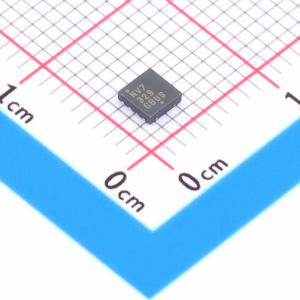

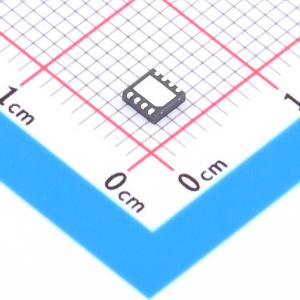

温馨提醒：图片仅供参考，商品以实物为准
NCV7329MW0R2G
独立LIN收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NCV7329是一款全功能本地互连网络（LIN）收发器，设计用于LIN协议控制器和物理总线之间的接口。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV7329MW0R2G
- 商品编号
- C893039
- 商品封装
- DFN-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.494克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LIN收发器 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V~18V | |
| 数据速率 | 20Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 接收器滞后 | - | |
| 工作温度 | -40℃~+125℃ | |
| 工作电流 | 6.5mA | |
| 静态电流 | 15uA | |
| 静电保护 | ±8kV |
商品概述
NCV7329是一款功能齐全的本地互联网络（LIN）收发器，旨在实现LIN协议控制器与物理总线之间的接口连接。 LIN总线旨在以尽可能低的成本，实现门锁、后视镜、汽车座椅和天窗等控制设备的低速数据通信。该总线设计旨在尽可能减少布线，并在每个节点使用单根导线实现。每个节点都有一个从MCU状态机，用于识别和转换特定功能的指令。 LIN总线的主要优势在于，所有功能都不具有时间紧迫性，且通常与乘客舒适度相关。
商品特性
- 符合ISO 17987 - 4（向后兼容LIN规范修订版2.x、1.3）和SAE J2602标准
- 总线电压±42 V
- 传输速率1 kbps至20 kbps
- TxD超时功能
- 集成斜率控制
- 热关断功能
- 欠压保护
- 总线引脚可防止汽车环境中的瞬态干扰
- 正常模式：LIN收发器启用，可通过总线进行通信
- 睡眠模式：LIN收发器禁用，VBB功耗降至最低
- 待机模式：LIN总线唤醒事件后进入的过渡模式
- 与NCV7321引脚兼容
- K线兼容
- NCV前缀适用于汽车及其他需要独特场地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
- 这些器件为无铅、无卤素/无溴化阻燃剂（BFR）产品，符合RoHS标准
