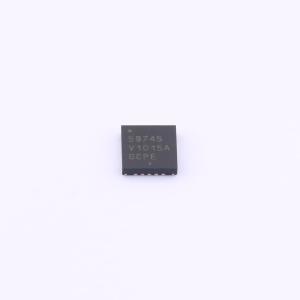

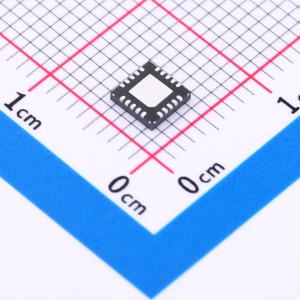

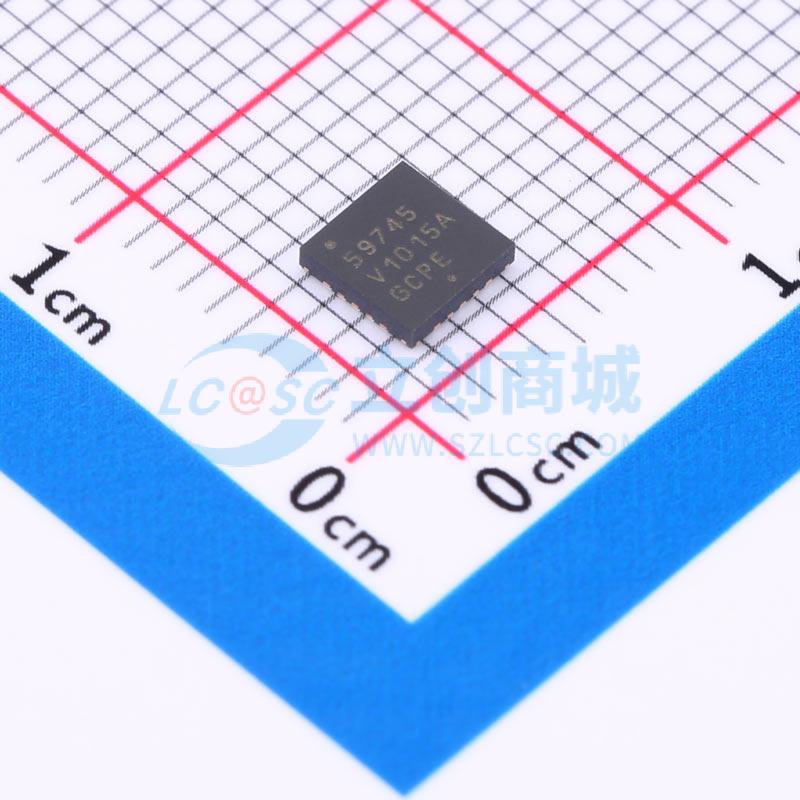

NCV59745AMW1015TAG
线性稳压器，偏置轨，低噪声，极低压差，可编程软启动，3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是非常低压差的低噪声双轨电压调节器，能够在满载电流下提供超过3.0A的输出电流，典型压差电压为115mV。该系列包含固定输出电压器件。高输出电流能力、高精度、宽带宽、高电源抑制比和低噪声，使其非常适合为对噪声敏感的高速通信设备、高端FPGA和微处理器供电。采用QFNW20 4.0mm×4.0mm封装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV59745AMW1015TAG
- 商品编号
- C892993
- 商品封装
- QFN-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.015V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | 95dB@(3MHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 105mV@(3A) | |
| 噪声 | 6uVrms | |
| 特性 | 带使能；过热保护；过流保护；欠压锁定 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NCV59745是一款极低压差、低噪声的双轨电压调节器，能够提供超过3.0 A的输出电流，在满载电流下典型压差为115 mV。该系列包含固定输出电压器件。高输出电流能力、高精度、宽带宽、高电源抑制比（PSRR）和低噪声特性，使这些极低压差线性稳压器（VLDO）非常适合为对噪声敏感的高速通信设备、高端FPGA和微处理器供电。 NCV59745采用4.0 mm x 4.0 mm的QFNW20封装。
商品特性
- 输出电流超过3.0 A
- 全电压和负载范围内典型精度为0.25%
- ΔVIN范围：0.8 V至5.5 V
- VBIAS范围：2.2 V至5.5 V
- 输出电压范围：0.8 V至3.6 V
- 3 A时典型压差为105 mV
- 可编程软启动
- 开漏电源正常输出
- 低噪声，典型值为6 μVRMS
- 出色的瞬态响应
- 带有NCV前缀，适用于汽车及其他有独特产地和控制变更要求的应用；符合AEC - Q100标准，可提供生产件批准程序（PPAP）文件
- 这些是无铅器件，可焊侧翼便于自动光学检测（AOI）
应用领域
- 高速模拟压控振荡器（VCO）、数模转换器（DAC）、模数转换器（ADC）
- FPGA、DSP、串行解串器（SerDes）
- 成像传感器和专用集成电路（ASIC）
- 汽车、电信和工业设备负载点稳压
