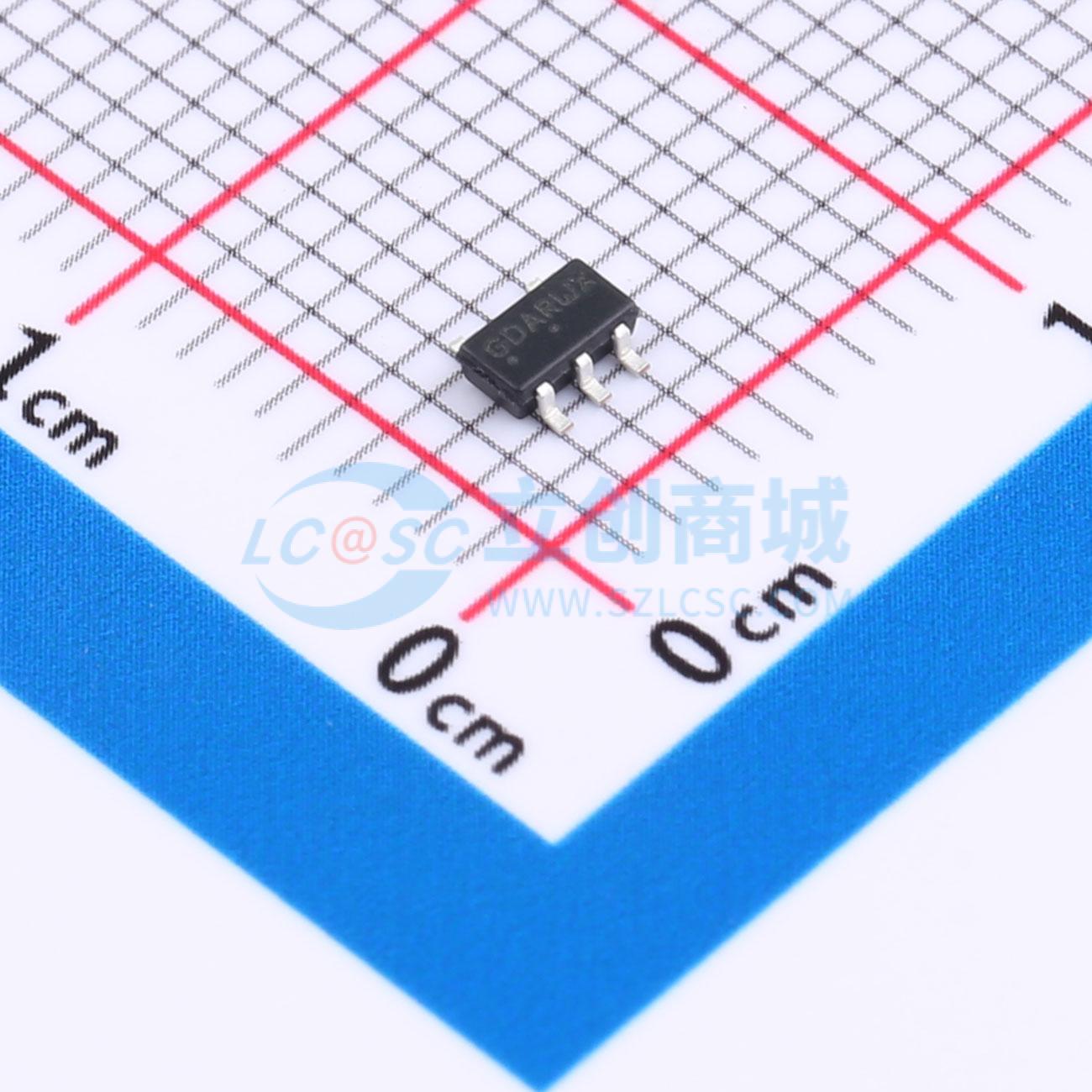

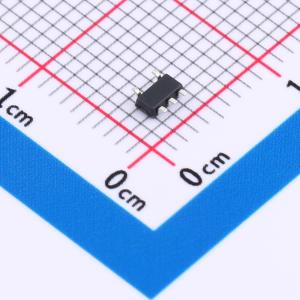

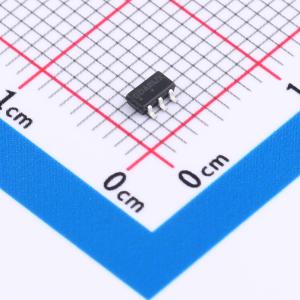

温馨提醒：图片仅供参考，商品以实物为准

NCP711ASNADJT1G

ADJ 输入18V 输出1.2V~17V 100mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP711器件具备独特的特性组合——极低的静态电流、快速的瞬态响应以及较宽的输入和输出电压范围。NCP711是一款CMOS低压差（LDO）稳压器，其输入电压最高可达18 V，输出电流为100 mA。仅1 μA的静态电流使该器件成为电池供电、常通系统的理想解决方案
品牌名称: onsemi(安森美)
商品型号: NCP711ASNADJT1G
商品编号: C892727
商品封装: TSOP-5
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

NCP711器件结合了多项独特特性——极低的静态电流、快速的瞬态响应以及较宽的输入和输出电压范围。NCP711是一款CMOS LDO稳压器，设计用于最高18 V的输入电压和100 mA的输出电流。仅1 μA的静态电流使该器件成为电池供电、始终开启系统的理想解决方案。它有多种固定输出电压版本以及可调版本可供选择。该器件（B版本）集成了电源正常电路（PG），用于指示输出电压处于稳压状态。此信号可用于电源排序或作为微控制器复位信号。内部短路和过温保护功能可使器件在过载条件下得到保护。

商品特性

工作输入电压范围：2.7 V至18 V
输出电压：1.2 V至17 V
能够提供140 mA的峰值输出电流
低关断电流：典型值100 nA
极低的静态电流：典型值1 μA
低压差：100 mA时典型值215 mV
输出电压精度±1%
电源正常输出（B版本）
使用1 μF小型陶瓷电容即可保持稳定
内置软启动电路以抑制浪涌电流
过流和热关断保护
采用小型TSOP - 5和WDFN6 (2x2)封装
这些器件无铅且符合RoHS标准

应用领域

电池动力工具和设备
家庭自动化
射频设备
计量设备
遥控设备
白色家电

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	18V
	输出电压	1.2V~17V
	输出电流	100mA
	电源纹波抑制比(PSRR)	80dB@(10Hz)
	压差	215mV@(100mA)

	属性	参数值
	静态电流(Iq)	1.3uA
	噪声	240uVrms
	特性	带使能
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
