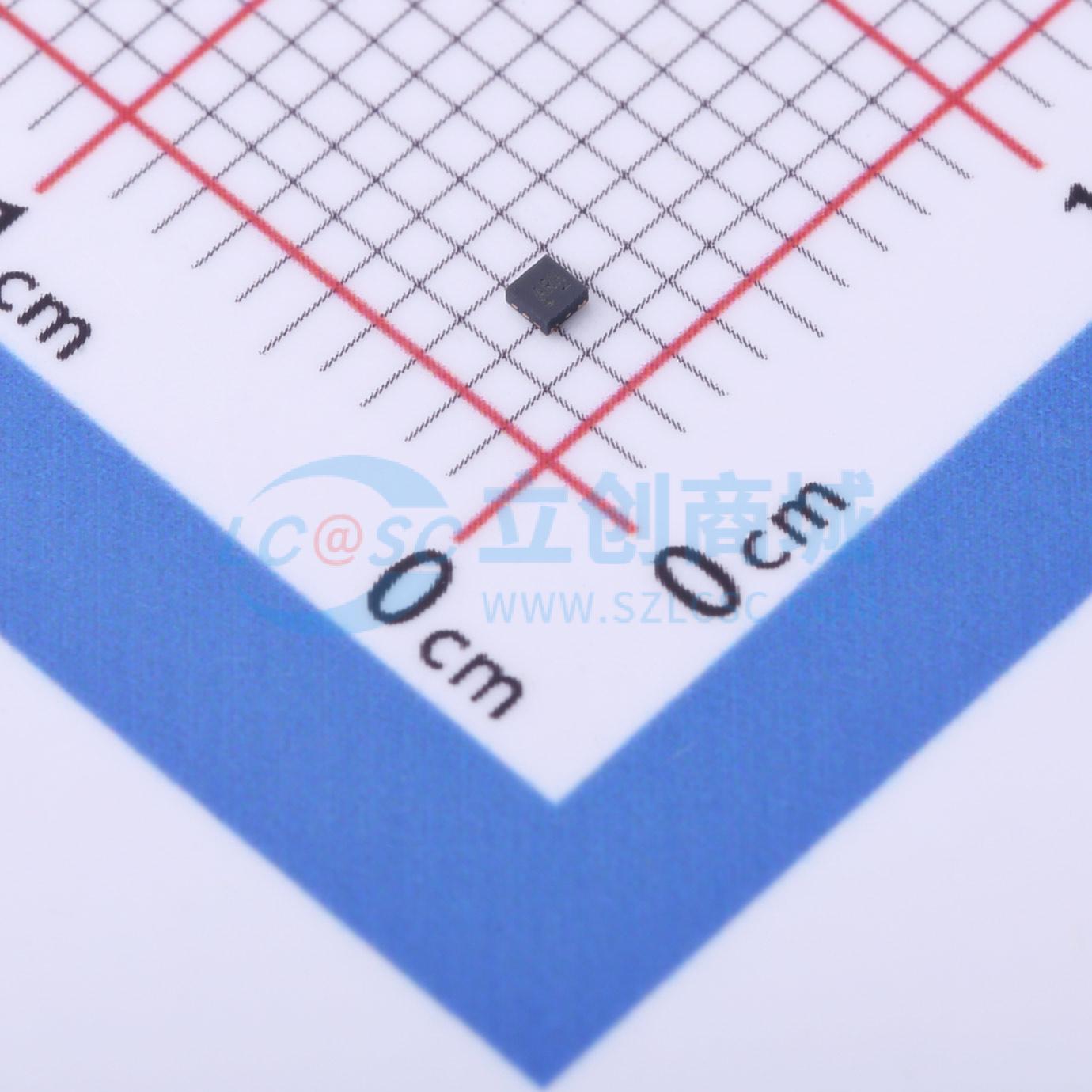

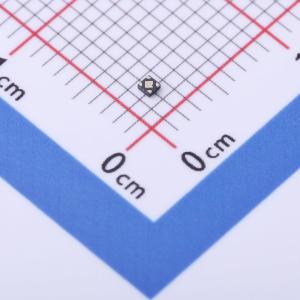

温馨提醒：图片仅供参考，商品以实物为准

NCP167BMX330TBG

适用于射频和模拟电路的超低噪声、高电源抑制比LDO稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款线性稳压器，能够提供 700 mA 的输出电流。该产品专为满足射频和模拟电路的需求而设计，具有低噪声、高电源抑制比、低静态电流和出色的负载/线路瞬态响应等特性。该器件设计用于搭配 1 μF 输入和 1 μF 输出陶瓷电容器使用。它有两种超薄封装可供选择，分别是 0.35P、0.65mm×0.65mm 的芯片级封装（CSP）和 0.65P、1mm×1mm 的 XDFN4 封装。
品牌名称: onsemi(安森美)
商品型号: NCP167BMX330TBG
商品编号: C892227
商品封装: XDFN-4-EP(1x1)
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

NCP167是一款线性稳压器，能够提供700 mA的输出电流。该器件专为满足射频和模拟电路的要求而设计，具备低噪声、高电源抑制比（PSRR）、低静态电流以及出色的负载/线性瞬态响应。该器件设计为搭配1 μF输入和1 μF输出陶瓷电容使用。它有两种厚度的超小型封装可供选择，分别是0.35P、0.65 mm x 0.65 mm的芯片级封装（CSP）和XDFN4 0.65P、1 mm x 1 mm封装。

商品特性

工作输入电压范围：1.9 V至5.5 V
提供固定电压选项：1.8 V至5.2 V
负载/温度范围内精度为±2%
超低静态电流，典型值为12 μA
待机电流：典型值为0.1 μA
极低压差：700 mA时为210 mV
超高电源抑制比：20 mA、f = 1 kHz时典型值为85 dB
超低噪声：8.5 VRMS
使用1 μF小尺寸陶瓷电容即可保持稳定
提供以下封装形式：
- WLCSP4 0.65 mm x 0.65 mm x 0.33 mm
- XDFN4 1 mm x 1 mm x 0.4 mm
这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合RoHS标准

应用领域

电池供电设备
无线局域网设备
智能手机、平板电脑
相机、数字录像机（DVR）、机顶盒（STB）和摄像机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	700mA
	电源纹波抑制比(PSRR)	85dB@(1kHz)
	压差	190mV@(700mA)

	属性	参数值
	静态电流(Iq)	9.7uA
	噪声	8.5uVrms
	特性	短路保护；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
