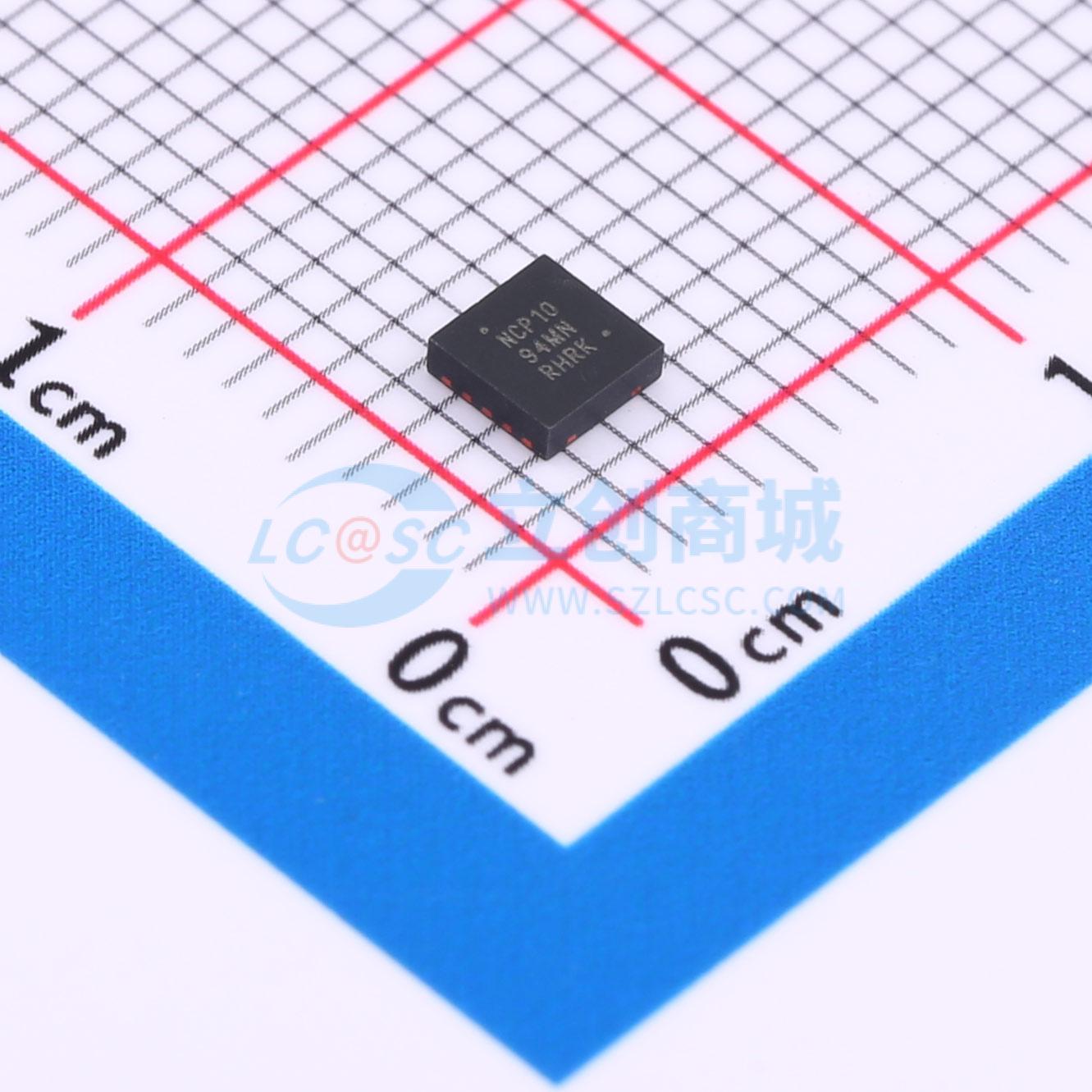

NCP1094MNRG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1093 和 NCP1094 属于安森美半导体的大功率 HIPO 以太网供电器件 (PoE-PD) 系列产品，集成了 IEEE802.3at PoE-PD 接口控制器。两个信号均结合了所需的功能，如检测、分类、欠压锁定、涌入和运行电流限值。针对类型 I 和类型 II 运行，增加拉电源正常和 NCLASS_AT 信号，以保证 DC-DC 转换器的恰当控制。另外，NCP1093 提供了可编程欠压锁定，NCP1094 则为支持辅助电源的应用提供了辅助引脚。NCP1093 和 NCP1094 使用耐用的高电压工艺制造，集成了坚固的垂直 N 沟道 DMOS，适用于要求最高的环境，能够耐受热插拔和线路 ESD 事件等严苛环境。NCP1093 和 NCP1094 是工业设备中安森美半导体 ASSP 产品阵容的补充，可以结合步进电机驱动器、CAN 总线驱动器和其他高电压接口设备为工业和保安市场提供完整的方案。
品牌名称: onsemi(安森美)
商品型号: NCP1094MNRG
商品编号: C892006
商品封装: DFN-10
包装方式: 编带
商品毛重: 0.7克(g)

商品概述

NCP1093和NCP1094是高功率HIPO以太网受电设备（PoE - PD）产品家族的成员，集成了IEEE 802.3at PoE - PD接口控制器。这两款产品都集成了检测、分类、欠压锁定、浪涌和工作电流限制等必要功能。增加了电源正常和NCLASS_AT信号，以确保在I型和II型操作中DC - DC控制器能正确启用/禁用。此外，NCP1093提供可编程欠压功能，而NCP1094则为支持辅助电源的应用提供了一个辅助引脚。 NCP1093和NCP1094采用坚固的高压工艺制造，并集成了一个耐用的垂直N沟道DMOS，适用于要求最苛刻的环境，能够承受热插拔和电缆ESD事件等恶劣环境。 NCP1093和NCP1094完善了工业设备中的专用标准产品（ASSP）组合，可与步进电机驱动器、CAN总线驱动器和其他高压接口设备结合，为工业和安防市场提供完整的解决方案。

商品特性

完全支持IEEE 802.3af/at标准
可编程分类电流
支持双事件分类特征
可调欠压锁定（仅NCP1093）
开漏电源正常指示
典型浪涌电流限制为120 mA
典型工作电流限制为680 mA
用于后置辅助电源操作的通断开关禁用输入（仅NCP1094）
过温保护
工业温度范围为 - 40℃至85℃，结温高达125℃时可完全工作
0.6 Ω热插拔通断开关
垂直N沟道DMOS通断开关具备分立MOSFET的耐用性
这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	受电设备(PD)
	最大功率	25.5W

	属性	参数值
	通道数	1
	工作温度	-40℃~+85℃
