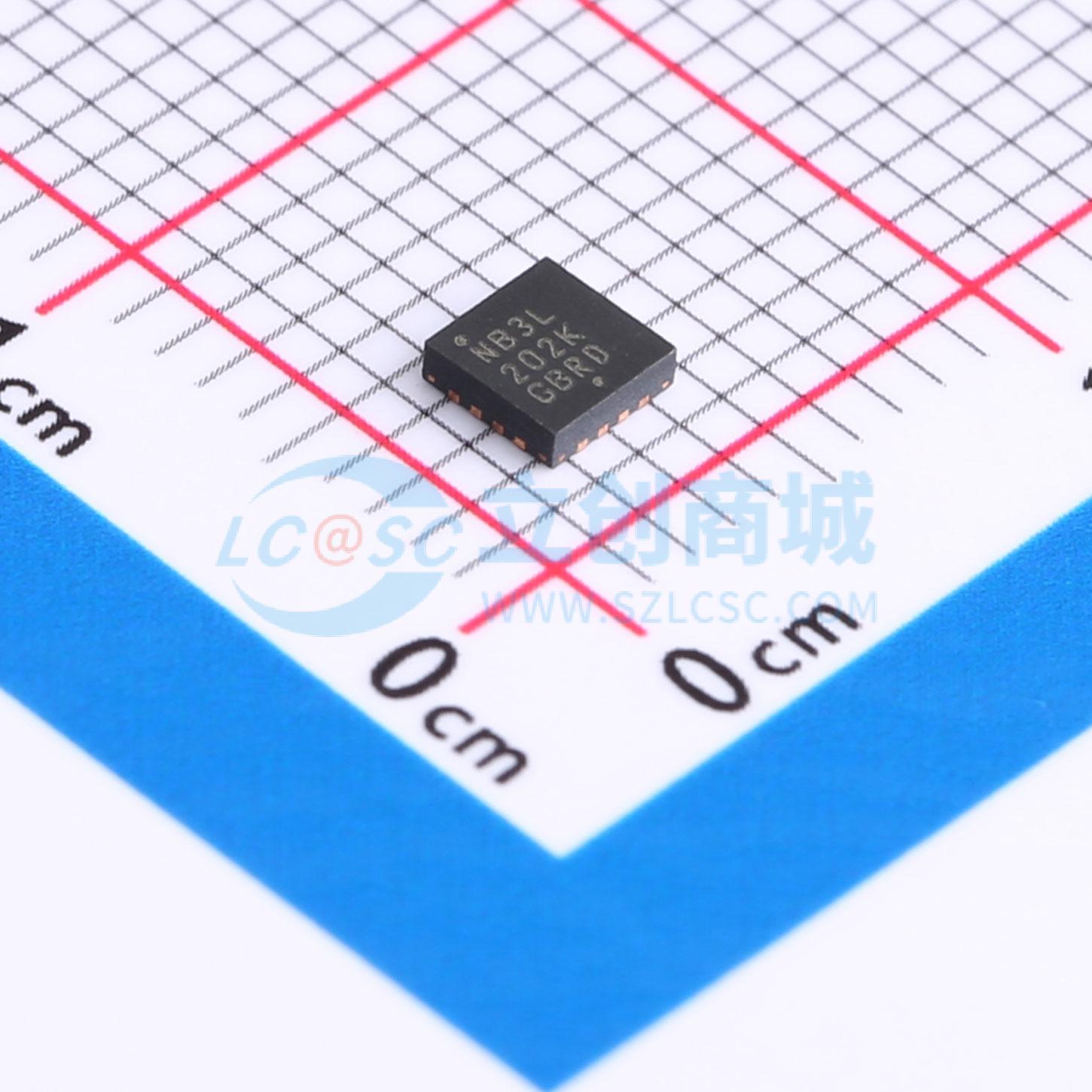

NB3L202KMNTXG

NB3L202K是一款差分1:2时钟扇出缓冲器，具有高速电流控制逻辑（HCSL）输出。输入可直接接收差分LVPECL、LVDS和HCSL信号。根据图4和图6，单端LVPECL、HCSL、LVCMOS或LVTTL电平在有合适的外部Vth参考电源时也可被接受。输入信号将被转换为HCSL，并提供两个相同的副本，工作频率高达350 MHz。 NB3L202K针对超低相位噪声、传播延迟变化和低输出间偏斜进行了优化，并且符合DB200H标准。因此，系统设计人员可利用NB3L202K的性能，在背板或主板上分配低偏斜时钟，使其非常适合时钟和数据分配应用，如PCI Express、FBDIMM、网络、移动计算、千兆以太网等。 根据图11，通过将一个475 Ω电阻从IREF（引脚10）连接到地来设置输出驱动电流。根据图12进行端接时，输出也可与LVDS接收器接口。

• 最大输入时钟频率 >350 MHz
• 2.5 V ±5% / 3.3 V±10% 电源电压工作
• 2个HCSL输出
• 符合DB200H标准
• 符合PCIe Gen 3、Gen 4标准
• 每个输出有独立的OE控制引脚
• 最大输出间偏斜性能为100 ps
• 典型传播延迟为1 ns
• 典型上升和下降时间为500 ps
• 最大附加RMS相位抖动为80 fs
• 环境工作温度范围为 -40℃至 +85℃
• QFN 16引脚封装，3 mm×3 mm
• 这些器件无铅且符合RoHS标准

• PCI Express
• FBDIMM
• 移动计算
• 网络
• 千兆以太网
