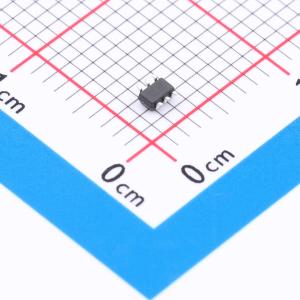

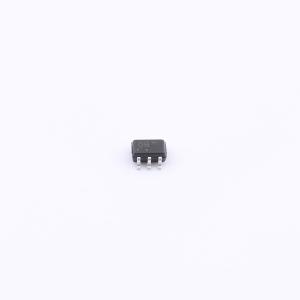

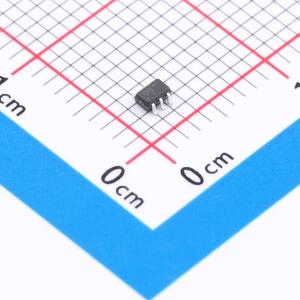

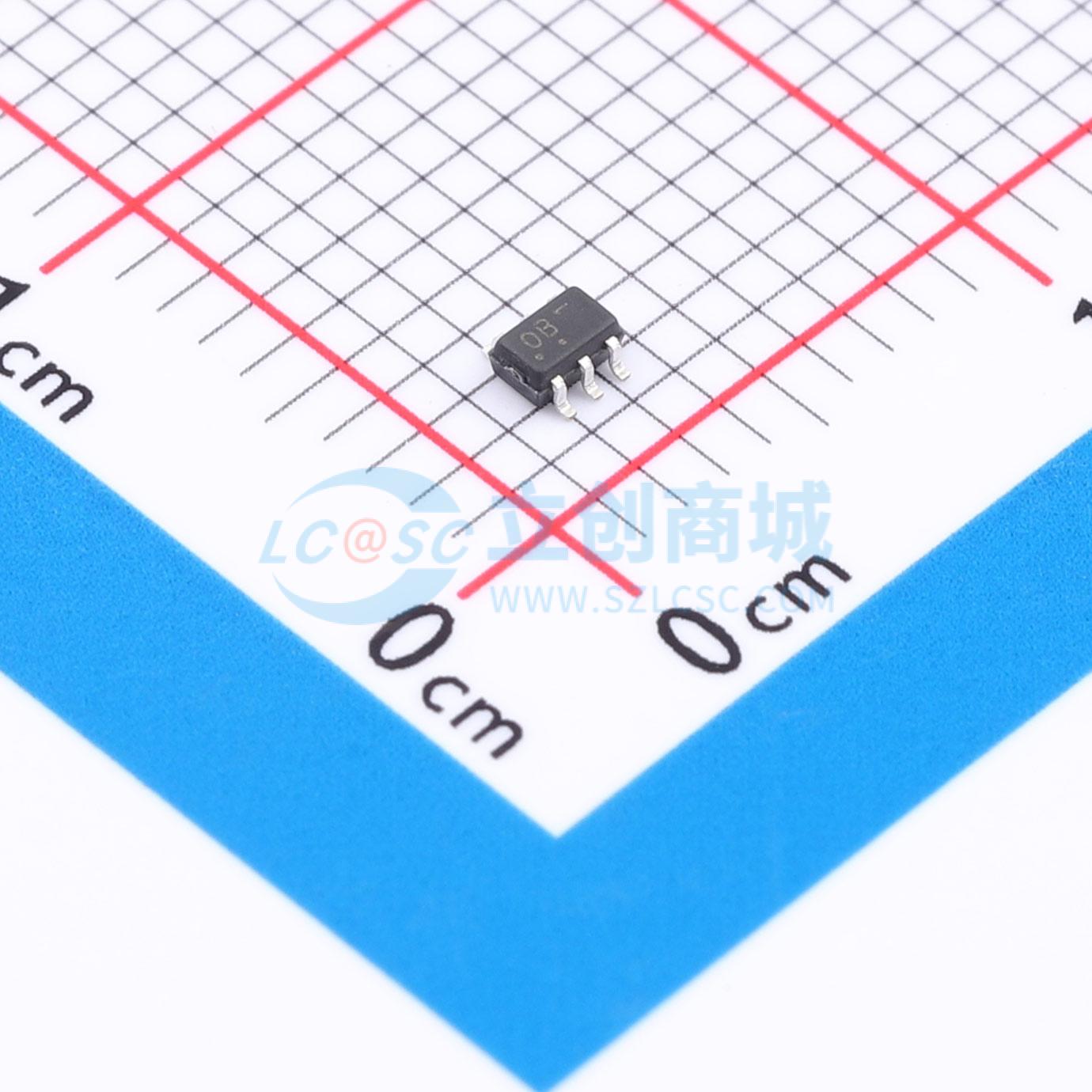

MUN5112DW1T1G
双PNP偏置电阻晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 此系列数字晶体管用于替代一个器件及其外部电阻偏置网络。该偏置电阻晶体管 (BRT) 包含一个晶体管和一个由两个电阻组成的单片偏置网络；一个串联基极电阻和一个基极发射电阻。该 BRT 无需这些独立组件，它们已集成到单个器件中。采用 BRT 既可以降低系统成本，又可以节省在板空间。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MUN5112DW1T1G
- 商品编号
- C891805
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 2个PNP-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 250mW | |
| 晶体管类型 | PNP | |
| 直流电流增益(hFE) | 60 |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 2V@5mA,200mV | |
| 输入电阻 | 28.6kΩ | |
| 电阻比率 | 1 | |
| 工作温度 | -55℃~+150℃ | |
| 集射极饱和电压(VCE(sat)) | 250mV | |
| 集电极截止电流(Icbo) | 100nA |
商品概述
该系列数字晶体管旨在取代单个器件及其外部电阻偏置网络。偏置电阻晶体管（BRT）包含一个带有由两个电阻组成的单片偏置网络的单晶体管，即一个串联基极电阻和一个基极 - 发射极电阻。BRT通过将这些单独的组件集成到单个器件中，从而省去了它们。使用BRT可以降低系统成本并减少电路板空间。
商品特性
- 适用于汽车及其他需要独特产地和控制变更要求的应用的S和NSV前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 简化电路设计
- 减少电路板空间
- 减少元件数量
- 这些器件无铅、无卤/无溴化阻燃剂（BFR），并符合RoHS标准
