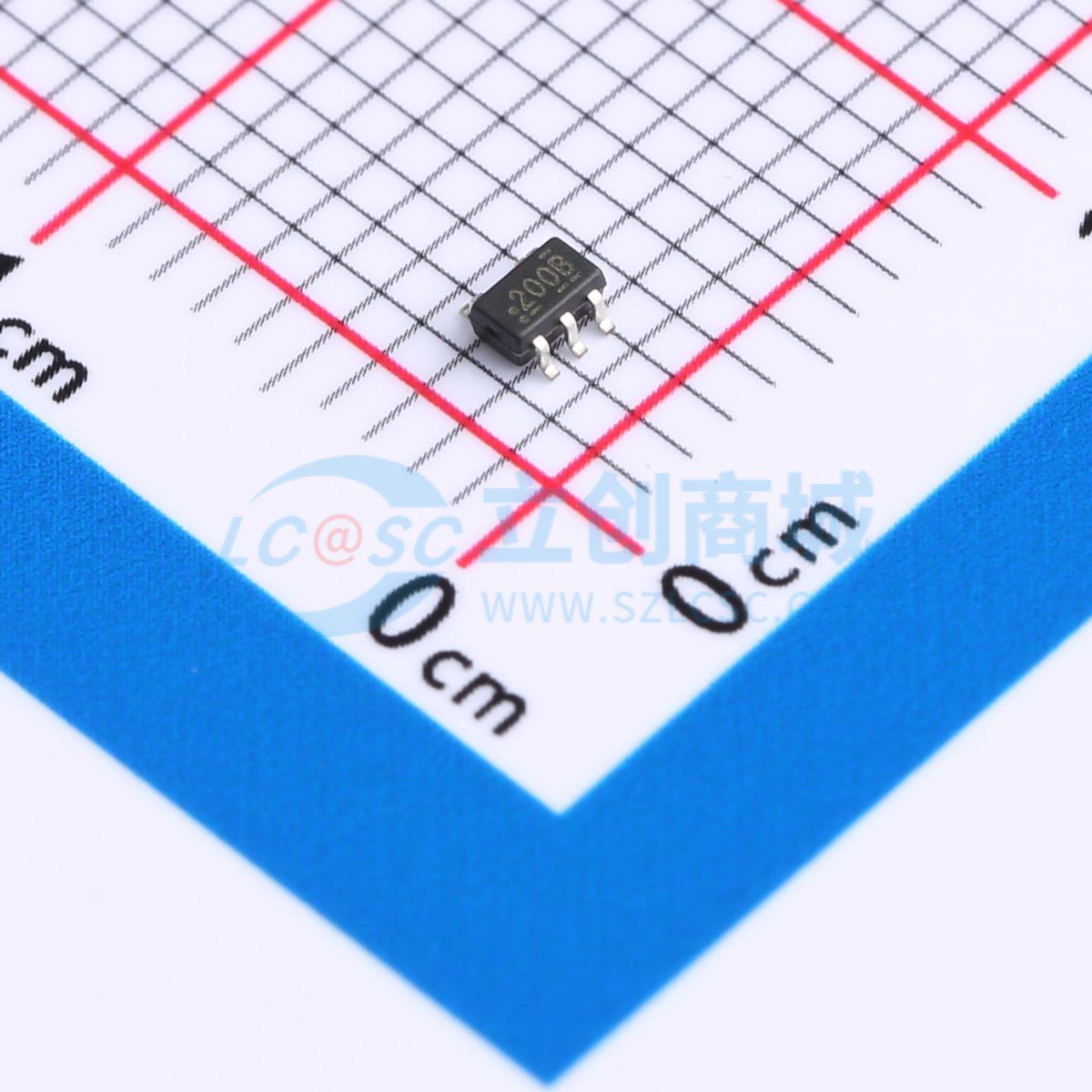

温馨提醒：图片仅供参考，商品以实物为准

FPF2000

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一系列限流开关，用于保护可能因大电流而损坏或中断的系统和负载。每个器件的核心是一个0.7Ω的P沟道MOSFET和一个控制器，可在1.8-5.5V的宽输入工作范围内工作。控制器通过限流、欠压锁定和热关断来防止系统故障。限流预设为50mA或100mA。这些器件采用节省空间的5引脚SC-70封装。
品牌名称: onsemi(安森美)
商品型号: FPF2000
商品编号: C891224
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

FPF2000至FPF2007是一系列负载开关，为可能遇到大电流状况的系统和负载提供全面保护。这些设备包含一个0.7Ω的限流P沟道MOSFET，可以在1.8-5.5V的输入电压范围内工作。开关控制通过逻辑输入（ON）实现，可以直接与低压控制信号接口。每个部件都包含热关断保护功能，当持续过流条件导致过度发热时，会关闭开关以防止部件损坏。

当开关电流达到电流限制时，部件将以恒定电流模式工作，以防止过大电流造成损坏。对于FPF2000-FPF2002和FPF2004-FPF2006，如果在10ms后恒定电流状态仍然存在，这些部件将关闭开关并将故障信号引脚（FLAGB）拉低。FPF2000、FPF2001、FPF2004和FPF2005具有自动重启功能，如果ON引脚仍然激活，则会在80ms后再次打开开关。FPF2002和FPF2006没有此自动重启功能，因此开关将保持关闭状态，直到ON引脚被循环操作。对于FPF2003和FPF2007，一旦出现电流限制条件，故障信号引脚将立即被拉低，并且部件将保持在恒定电流模式，直到开关电流低于电流限制。对于FPF2000至FPF2003，最小电流限制为50mA，而对于FPF2004至FPF2007，最小电流限制为100mA。

这些部件采用节省空间的5引脚SC-70封装。

应用领域

PDA
手机
GPS 设备
MP3 播放器
数码相机
外设端口
热插拔电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	50mA
	工作电压	1.8V~5.5V
	导通电阻	700mΩ
	工作温度	-40℃~+85℃
