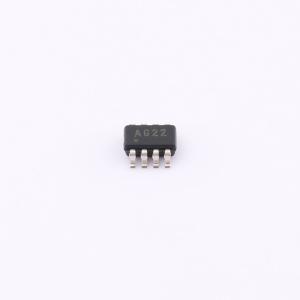

CAT5171TBI-00GT3

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款256位置数字线性电位器，非常适合替代机械电位器和可变电阻器。抽头设置通过I²C兼容数字接口控制。上电时，抽头处于中间位置，电源稳定后可随时重新定位。该器件可编程，在运行期间将抽头位置重置到中间位置或进入关断状态。地址输入引脚AD0允许将两个器件连接到同一I²C总线上。工作电压范围为2.7V至5.5V，电流消耗小于2μA。低工作电流与小封装尺寸相结合，使其非常适合电池供电的便携式应用。
品牌名称: onsemi(安森美)
商品型号: CAT5171TBI-00GT3
商品编号: C890453
商品封装: SOT-23-8
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

CA5171是一款256抽头数字线性电位器，非常适合替代机械电位器和可变电阻器。抽头设置通过I²C兼容数字接口进行控制。上电时，抽头处于中间位置，且在电源稳定后可随时重新定位。该器件可被编程为在操作过程中将抽头位置重置到中间位置或进入关断状态。地址输入引脚AD0允许将两个器件连接到同一I²C总线上。 CAT5171的工作电压范围为2.7 V至5.5 V，功耗小于2 μA。这种低工作电流，再加上小封装尺寸，使CAT5171非常适合电池供电的便携式应用。 CAT5171设计为可与AD5245引脚对引脚替换，采用8引脚SOT23封装，工作温度范围为-40 ℃至+85 ℃工业温度范围。

商品特性

256抽头
端到端电阻：50 kΩ、100 kΩ
I²C兼容接口
上电预设到中间位置
单电源2.7 V至5.5 V
低温系数100 ppm/℃
低功耗，最大IDD为2 μA
宽工作温度范围-40 ℃至+85 ℃
SOT−23 8引脚（2.9 mm×3 mm）封装
这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

应用领域

电位器替换
压力、温度、位置、化学和光学传感器的传感器调节
RF放大器偏置
增益控制和失调调节

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	数字电位器
	阻值	100kΩ
	抽头数	256
	通道数	1
	精度	±20%
	工作电压	2.7V~5.5V
	接口类型	I2C

	属性	参数值
	温度系数	100ppm/℃
	工作温度	-40℃~+85℃
	阻值变化	线性
	积分非线性	2LSB
	带宽	40kHz
	静态电流	2uA
