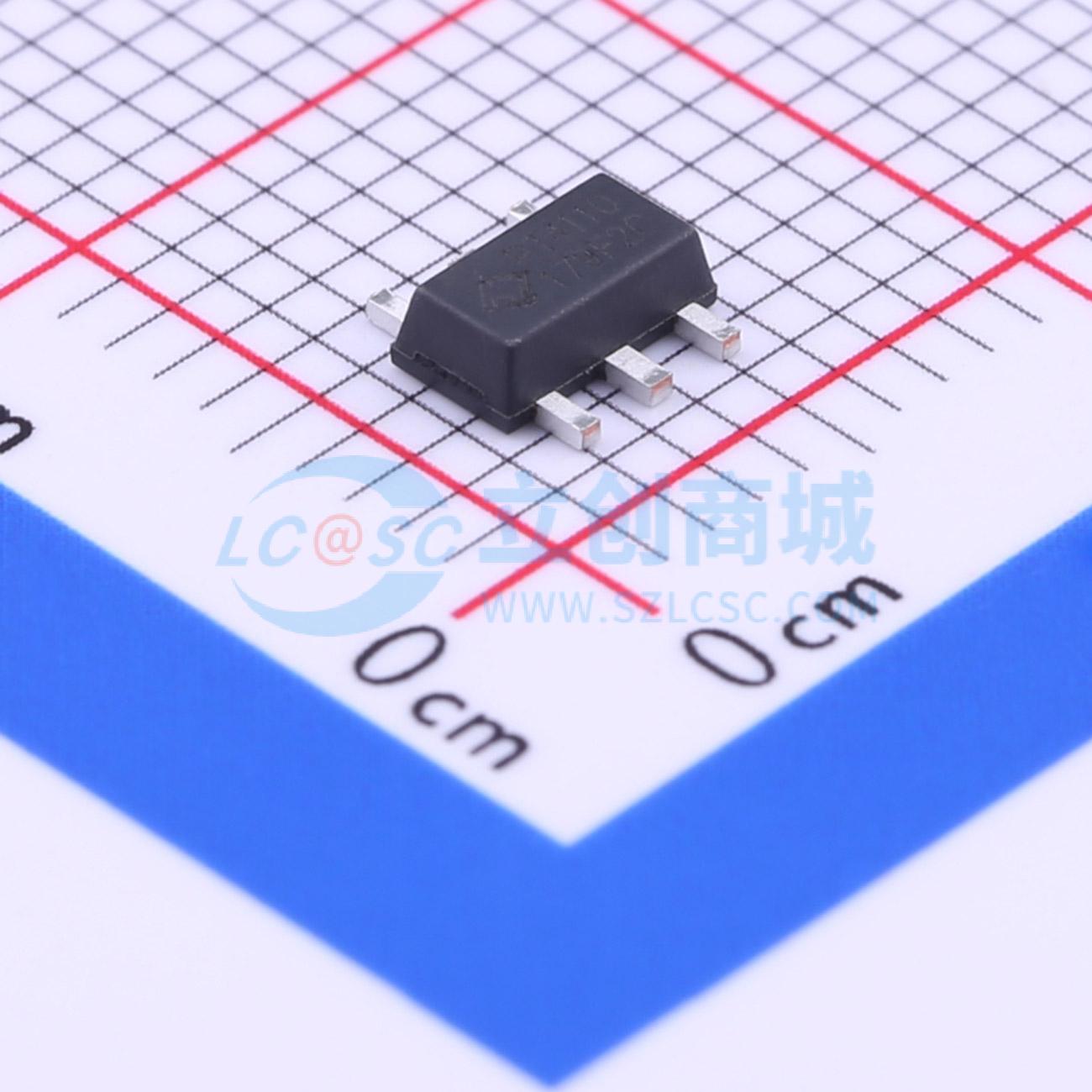

温馨提醒：图片仅供参考，商品以实物为准
PT4110E89E
PT4110E89E 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- PowTech(华润矽威)
- 商品型号
- PT4110E89E
- 商品编号
- C93793
- 商品封装
- SOT-89-5
- 包装方式
- 编带
- 商品毛重
- 0.153克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 1MHz~1.5MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
PT4110是一款高效升压型DC/DC转换器，专为单节锂离子电池驱动多达八串串联白光LED而设计。它可调节输出电流，非常适合驱动发光强度与通过电流成正比的发光二极管（LED）。外部镇流电阻可将LED电流设置在5mA至20mA范围内，可通过直流电压或脉冲宽度调制（PWM）信号轻松调节。其低至300mV的反馈电压可降低功耗并提高效率。 PT4110具备多种保护功能，可防止故障情况，包括内置开路保护、逐周期电流限制、过温关断、输入欠压控制和集成软启动。 PT4110提供SOT-89-5和SOP-8两种封装形式。
商品特性
- 输入电压范围：2.7V至5.5V
- 最大升压电压：35V
- 关断模式电流<1μA
- 固定频率1.2MHz工作
- 逐周期电流限制
- 开路保护
- 欠压锁定
- 集成软启动
- 热关断
- 频率抖动以改善EMI性能
- SOT89-5或SOP8封装
应用领域
- 白光LED电源
- 平板LCD偏置电源
- 便携式媒体播放器、GPS及一般中型LCD背光源
