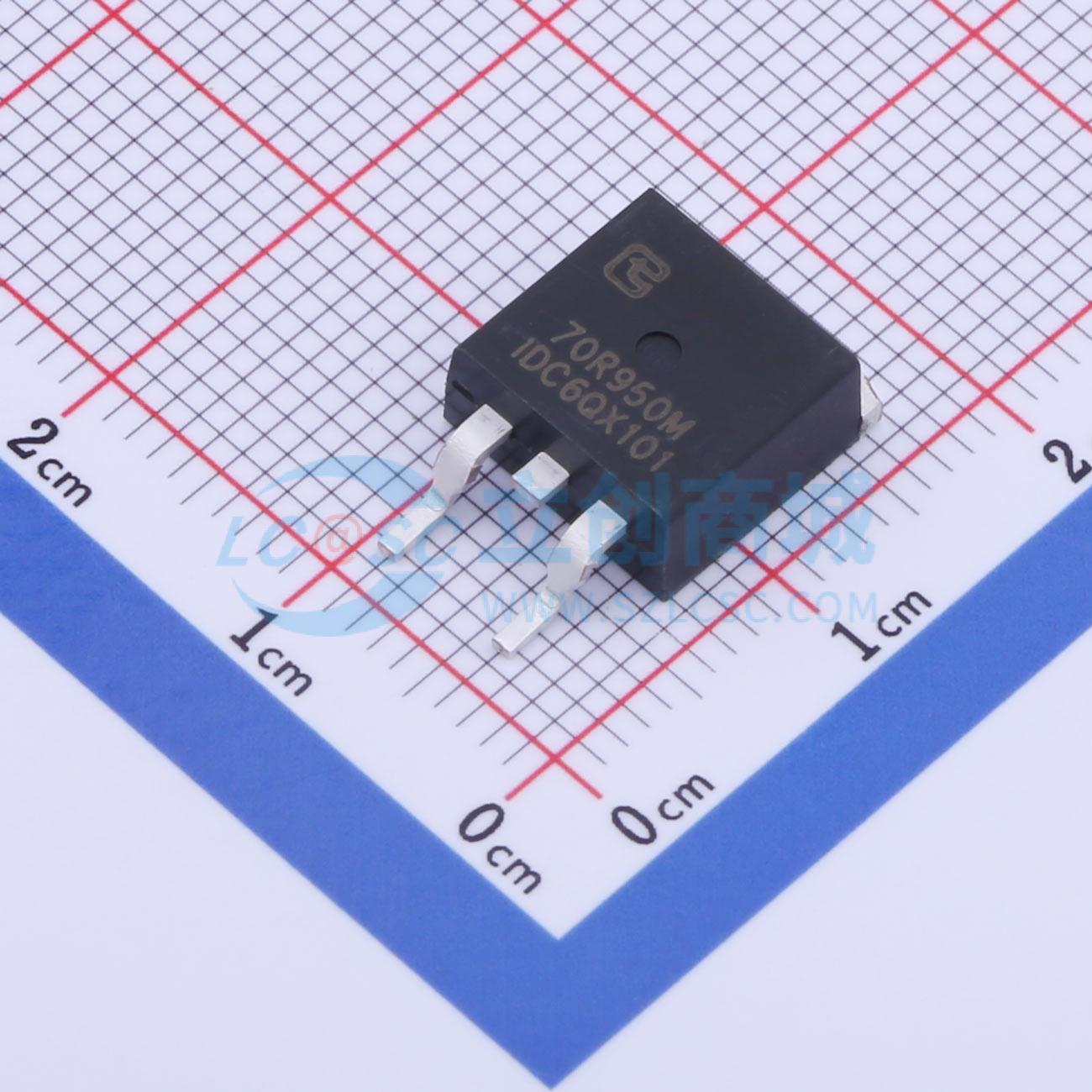

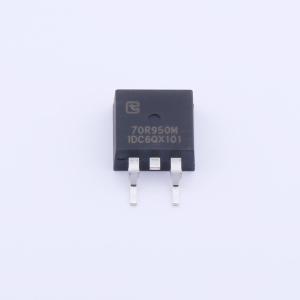

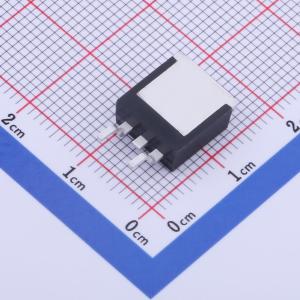

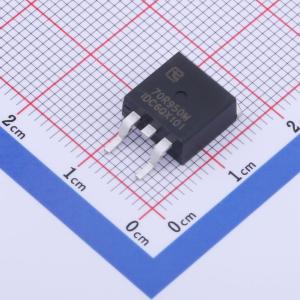

温馨提醒：图片仅供参考，商品以实物为准
TPB70R950M
1个N沟道 耐压:700V 电流:4.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- 无锡紫光微
- 商品型号
- TPB70R950M
- 商品编号
- C883507
- 商品封装
- TO-263
- 包装方式
- 编带
- 商品毛重
- 2.145克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 4.5A | |
| 导通电阻(RDS(on)) | 870mΩ@10V,2A | |
| 耗散功率(Pd) | 37W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 9.6nC@10V | |
| 输入电容(Ciss) | 320pF@100V | |
| 反向传输电容(Crss) | 2.1pF@100V | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
超结功率MOSFET是高压功率MOSFET的一项革命性技术，根据超结（SJ）原理设计。多外延SJ MOSFET提供了一种具有极低开关、通信和传导损耗的器件，其高鲁棒性使谐振开关应用更加可靠、高效、轻便且散热更好。
商品特性
- 极低的品质因数RDS(on) × Qg
- 经过100%雪崩测试
- 易于使用/驱动
- 符合RoHS标准
应用领域
- 开关模式电源(SMPS)-不间断电源(UPS)-功率因数校正(PFC)-充电器
