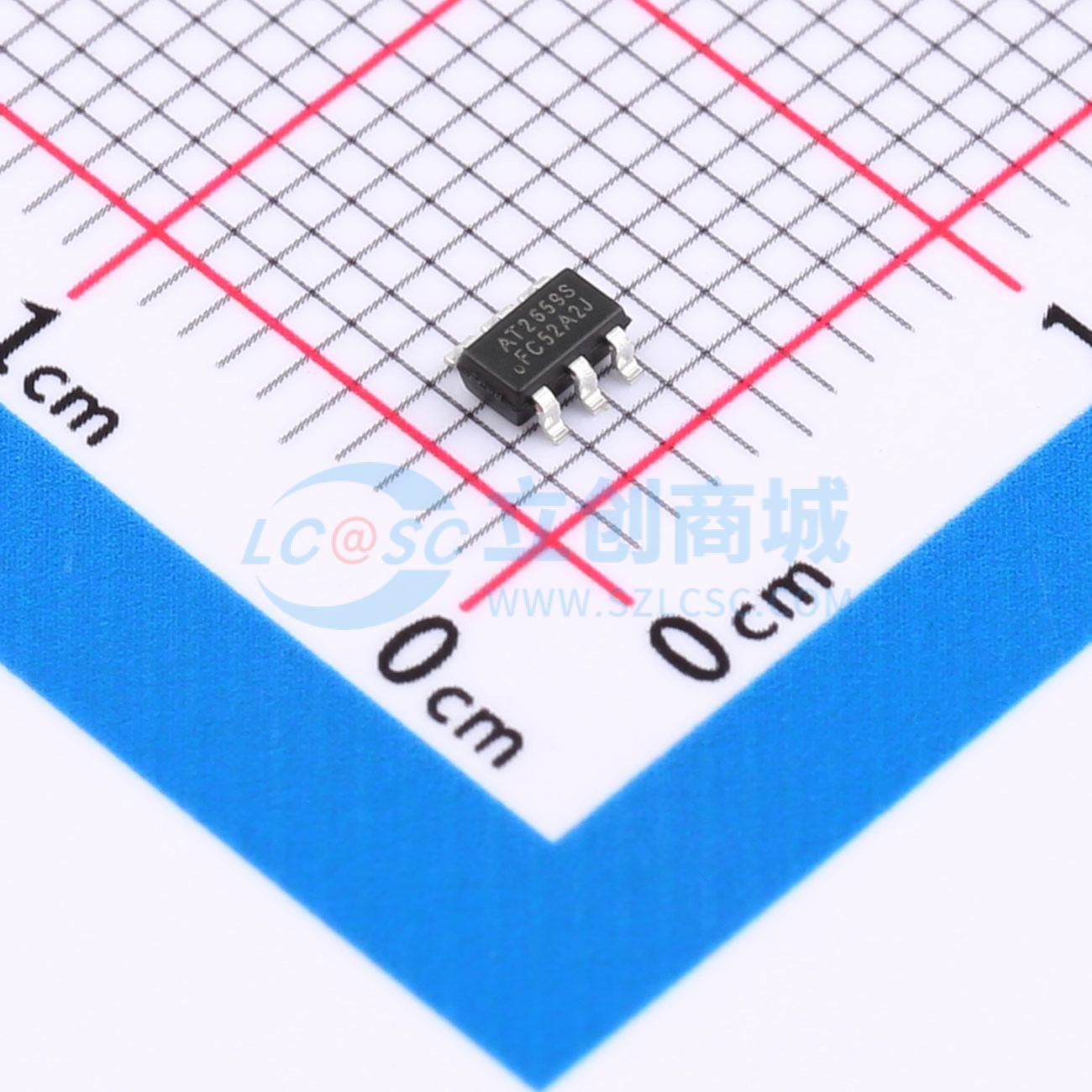

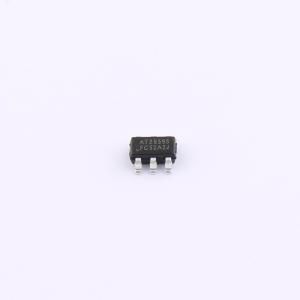

AT2659S
L1频段卫星导航射频前端低噪声放大器芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AT2659S是一款具有低功耗、高增益、低噪声系数的低噪声放大器（LNA)芯片，支持L1频段多模式全球卫星定位，可以应用于北斗二代、GPS、伽利略、Glonass等GNSS导航设备中。芯片采用先进的SiGe工艺制造，采用2.9mm×2.8mm×1.1mm的6pin SOT23-6封装。
- 品牌名称
- 杭州中科微
- 商品型号
- AT2659S
- 商品编号
- C883443
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频低噪声放大器 | |
| 工作电压 | 1.4V~3.6V | |
| 工作电流 | 4.4mA | |
| 增益 | 20dB | |
| P1dB | -15dBm | |
| 噪声系数 | 0.8dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 频率 | 1.55GHz~1.615GHz | |
| 输入回波损耗 | 20dB | |
| 输出回波损耗 | 15dB | |
| IP3 | -6dBm |
商品概述
AT2659S是一款具有低功耗、高增益、低噪声系数的低噪声放大器（LNA）芯片，支持L1频段多模式全球卫星定位，可以应用于北斗二代、GPS、伽利略、Glonass等GNSS导航设备中。芯片采用先进的SiGe工艺制造，采用2.9 mm × 2.8mm × 1.1 mm的6 pin SOT23-6封装。
商品特性
- 支持北斗、GPS、GALILEO、GLONASS等L1频段的多个卫星导航系统；
- 典型噪声系数：0.8dB；
- 典型功率增益：20dB；
- 典型输入P1dB：-15dBm；
- 工作频率：1550MHz ～ 1615MHz；
- 电流消耗：4.4mA;
- 宽供电电压范围：1.4V ~ 3.6V;
- 2.0KV HBM ESD管脚保护电路；
- 内部集成的50Ω输出匹配电路；
- 外围电路简单
应用领域
- 导航天线
