温馨提醒：图片仅供参考，商品以实物为准

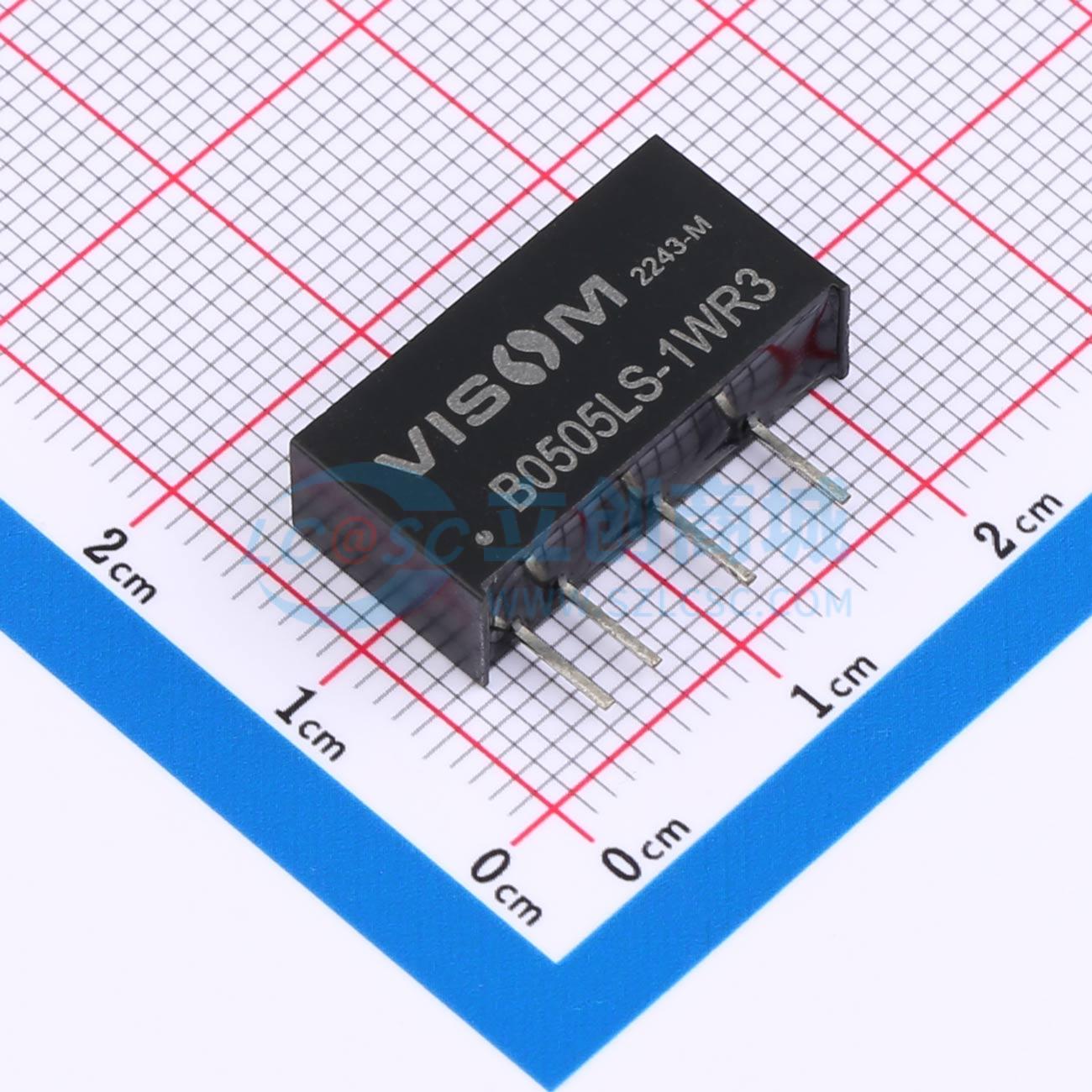

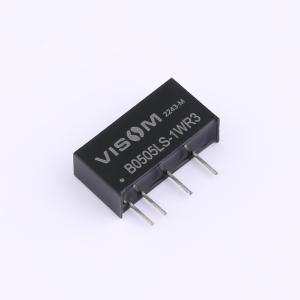

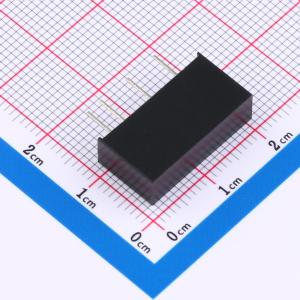

B0505LS-1WR3
定电压输入、隔离非稳压单路输出DC/DC模块电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- -1WR3系列产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。
- 品牌名称
- VISOM
- 商品型号
- B0505LS-1WR3
- 商品编号
- C882278
- 商品封装
- SIP,19.5x6mm
- 包装方式
- 管装
- 商品毛重
- 3.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 5V | |
| 转换效率 | 81% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 最大容性负载 | 2200uF | |
| 隔离电压(Vrms) | 1.5kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 150kHz | |
| 静态电流(Iq) | 25mA | |
| 纹波噪声 | 75mVp-p |
商品概述
-1WR3系列产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的
商品特性
- 可持续短路
- 空载输入电流低至5mA
- 高转换效率、低损耗
- 隔离电压1500VDC
- 工作温度范围：-40°C~+105°C
- 效率高达85%
- 国际标准引脚，SIP封装
应用领域
- 输入电源的电压比较稳定（电压变化范围±10%）
- 输入输出之间要求隔离（隔离电压≤1500VDC）
- 对输出电压稳定度和输出纹波噪声要求不高
- 纯数字电路场合，一般低频模拟电路场合，继电器驱动电路，数据交换电路场合等
