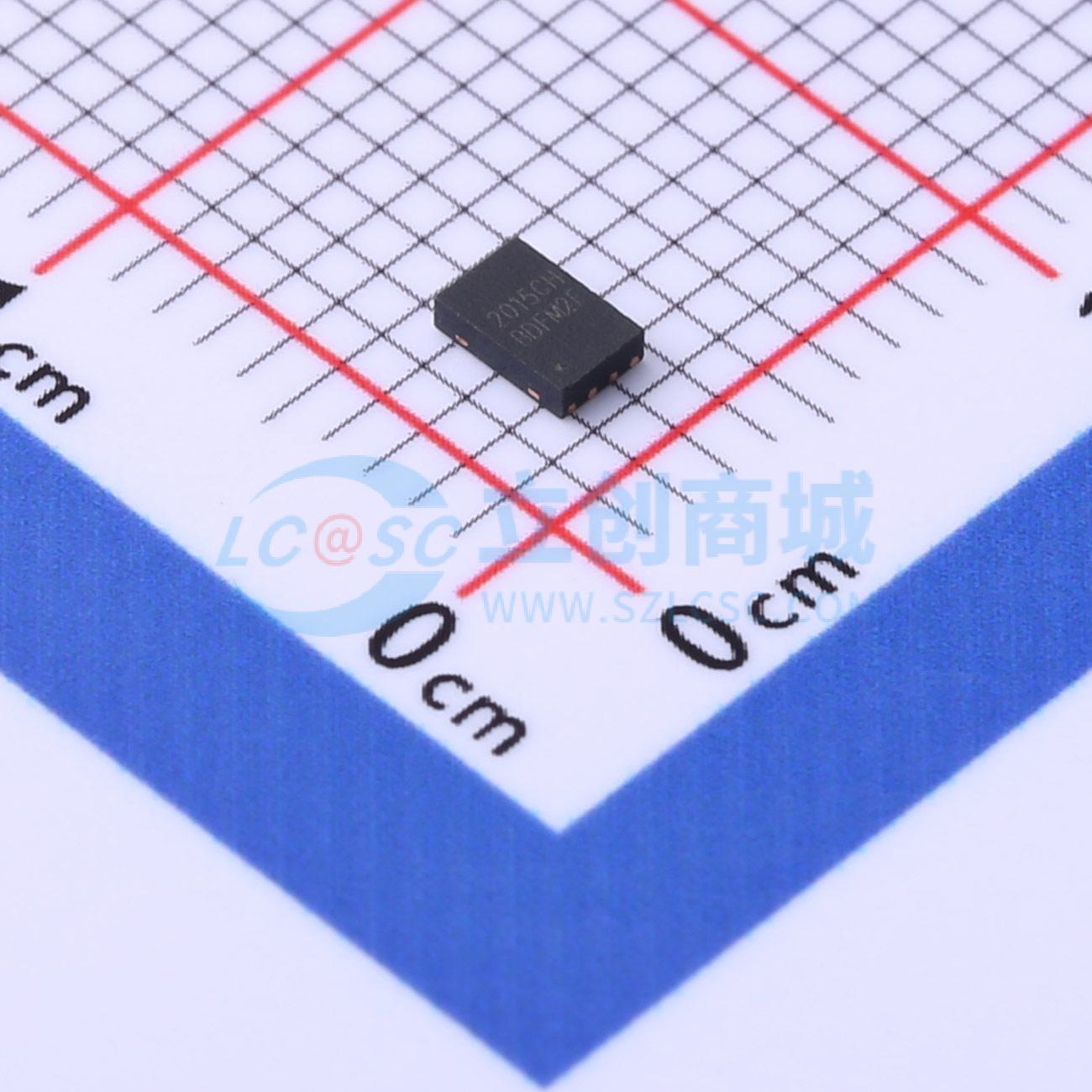

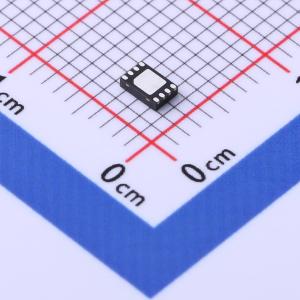

CW2015CHBD

具备低电量状态（SOC）警报功能的低成本电量计 IC

描述: CW2015是一款超紧凑型、低成本的主机端/电池组端无检测电阻电量计系统IC，适用于手持和便携式设备中的锂离子（Li+）电池。CW2015可跟踪锂离子电池的工作状态，并采用先进算法来报告不同电池化学体系（钴酸锂、锂聚合物、锰酸锂等）的相对荷电状态（SOC）。
品牌名称: Cellwise(赛微)
商品型号: CW2015CHBD
商品编号: C881838
商品封装: TDFN-8-EP(2x3)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

CW2015是一款超紧凑、低成本的主机端/电池组端、无需检测电阻的电量计量系统IC，适用于手持和便携式设备中的锂离子（Li+）电池。 CW2015可跟踪锂离子电池的运行状态，并采用先进算法报告不同电池化学体系（钴酸锂、聚合物锂离子、锰酸锂等）的相对荷电状态（SOC）。 CW2015包含一个14位Σ-Δ ADC、一个精密电压基准和内置精确温度传感器。该IC可让终端用户省去占用大量电路板面积的昂贵检测电阻。此外，如果电池SOC水平达到预编程阈值，该IC还会发出警报信号。快速启动功能可对电池的SOC进行初步估算，这也使得该IC可置于系统端或电池组端，为系统制造商在电池组选择方面提供了灵活性。 CW2015采用两线I2C兼容串行接口，可在标准（100 kHz）或快速（400 kHz）模式下运行。

商品特性

系统端或电池组端电量计量
最大总SOC测量误差为3%
14位Σ-Δ ADC，用于温度和电池电压测量
精密电压测量
使用寿命内无失调累积
无需满充到放空的电池学习周期
无需检测电阻
提供SOC和剩余运行时间（RRT）
可提供低电量警告的外部警报/中断
拥有专利的“FastCali”电量计量算法
快速软复位后可进行校准
工作和睡眠功耗极低
- 正常模式下为15μA
- 睡眠模式下<1μA
通用I²C接口
微型、无铅TDFN封装

应用领域

智能手机
平板电脑
手持和便携式应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	工作电压	2.5V~4.5V
	电池类型	锂电池
	电池节数	1

	属性	参数值
	工作温度	-20℃~+70℃
	电池温度检测	支持
	0V电池充电	不支持
	静态电流(Iq)	500nA
	接口类型	I2C
