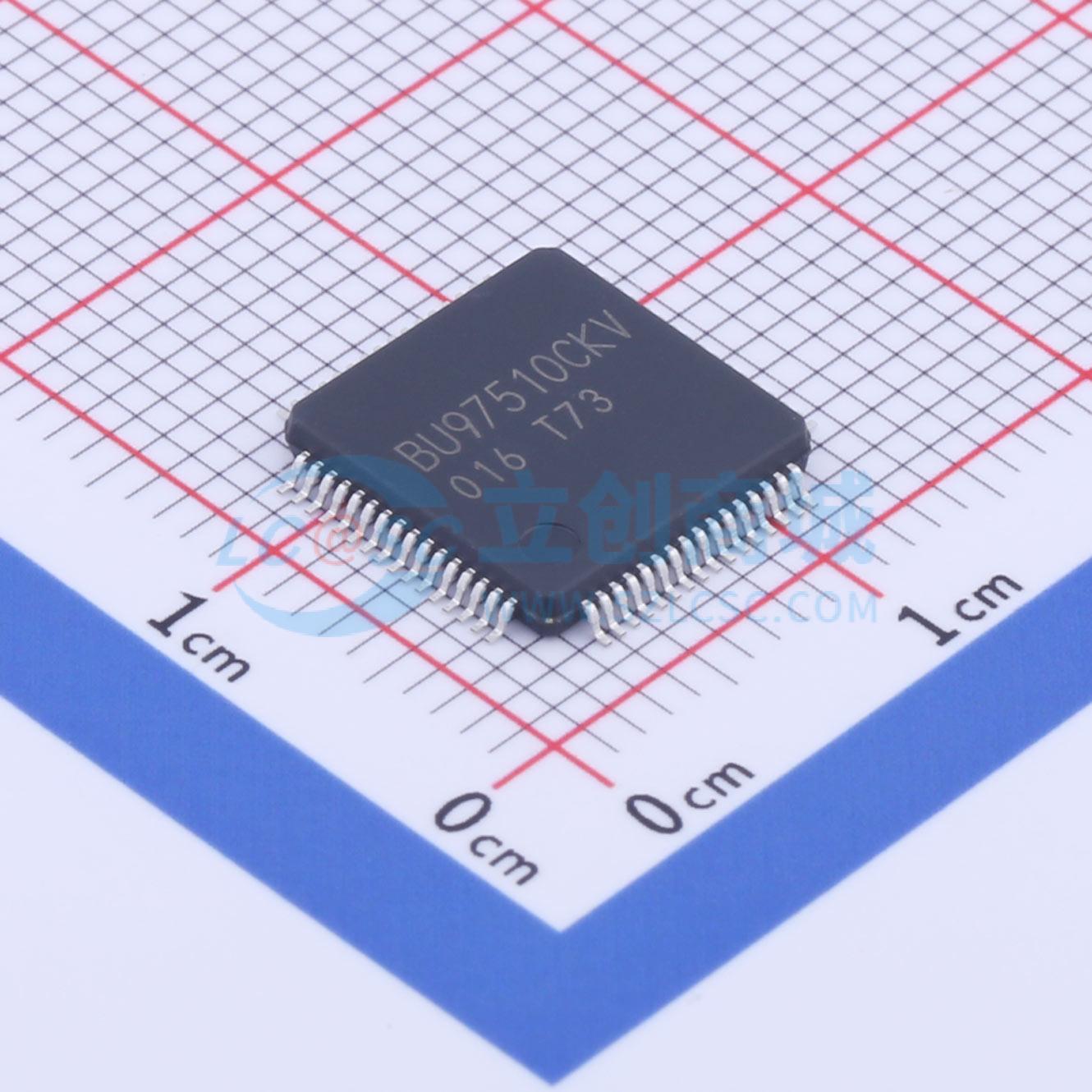

BU97510CKV-ME2
BU97510CKV-ME2
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BU97510CKV-M 是一款1/4或1/3占空比通用型LCD驱动器，可在微控制器控制下用于电子调谐器中的频率显示。它可以直接驱动多达216个LCD段，并控制多达6个通用输出引脚/6个PWM输出引脚。供电电压范围为+2.7V至+6.0V，工作温度范围为-40°C至+85°C。显示占空比可以选择1/3或1/4，偏置可以是1/2或1/3。它具有3线串行接口、AEC-Q100认证、内置OSC电路和低功耗设计。INHb引脚可以强制显示屏关闭，并且集成了无需外部元件的电压检测型上电复位（VDET）电路。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BU97510CKV-ME2
- 商品编号
- C880933
- 商品封装
- TQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.882克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 工作电压 | 2.7V~6V | |
| 接口类型 | 3线串行接口 | |
| 占空比 | 1/4,1/3 | |
| 工作电流 | 70uA | |
| 偏压 | 1/3,1/2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 显示配置(位) | 54x4 bit | |
| 频率 | 300kHz | |
| 静态电流 | 15uA | |
| 耗散功率(Pd) | 1W |
商品概述
BU97510CKV-M 是一款1/4或1/3占空比通用型LCD驱动器，可在微控制器控制下用于电子调谐器中的频率显示。它可以直接驱动多达216个LCD段，并控制多达6个通用输出引脚/6个PWM输出引脚。供电电压范围为+2.7V至+6.0V，工作温度范围为-40°C至+85°C。显示占空比可以选择1/3或1/4，偏置可以是1/2或1/3。它具有3线串行接口、AEC-Q100认证、内置OSC电路和低功耗设计。INHb引脚可以强制显示屏关闭，并且集成了无需外部元件的电压检测型上电复位（VDET）电路。
应用领域
- 汽车音响
- 家用电器
- 计量设备等。
