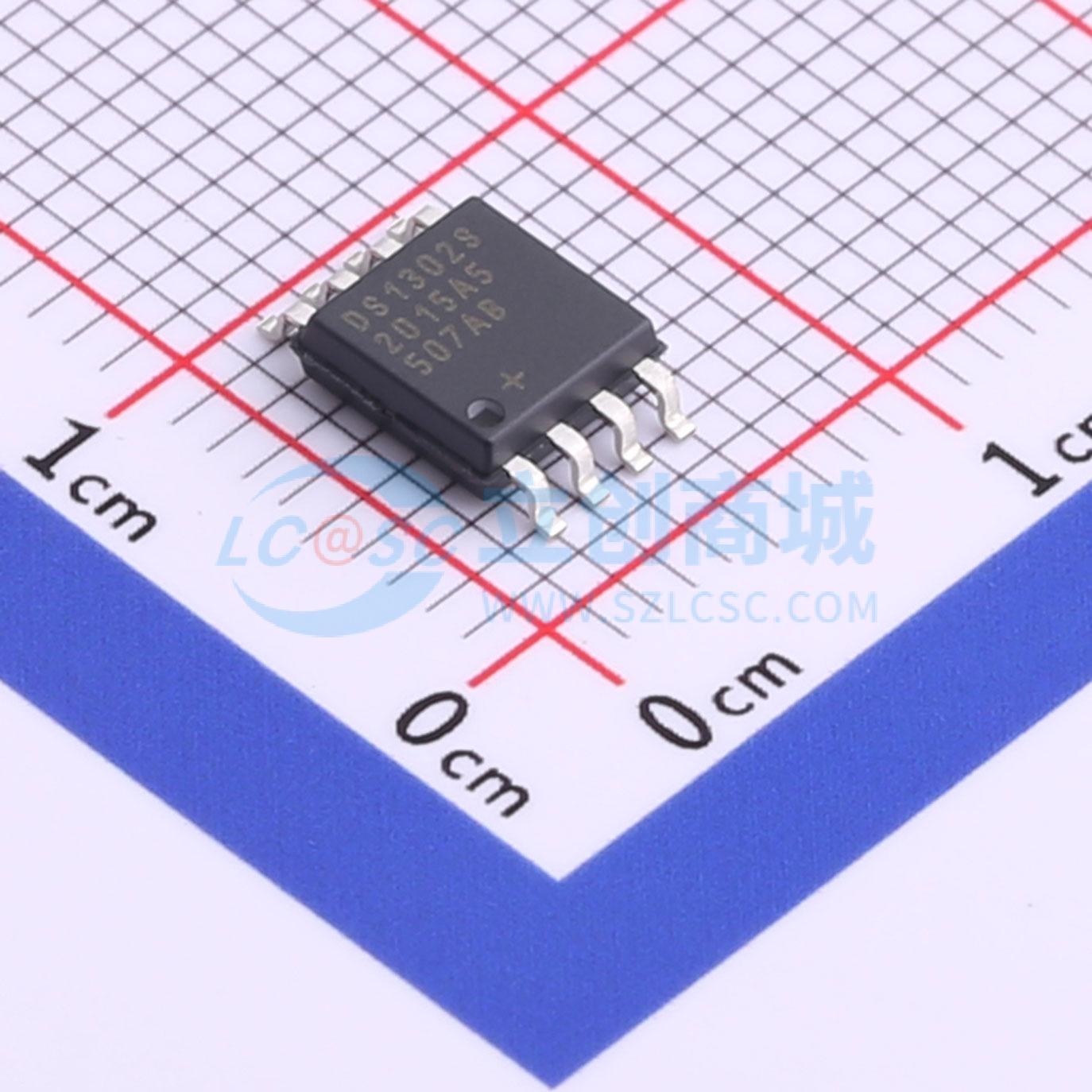

DS1302S+T&R

DS1302涓流充电计时芯片包含一个实时时钟/日历和31字节的静态RAM。它通过简单的串行接口与微处理器通信。实时时钟/日历提供秒、分、时、星期、日、月和年的信息。对于少于31天的月份，月末日期会自动调整，包括闰年校正。时钟可工作在24小时或12小时格式，并带有上午/下午指示。 通过使用同步串行通信，DS1302与微处理器的接口得以简化。与时钟/RAM通信仅需三根线：CE、I/O（数据线）和SCLK（串行时钟）。数据可以一次1字节地在时钟/RAM之间传输，也可以以最多31字节的突发模式传输。DS1302设计为超低功耗运行，在小于1μW的功率下即可保留数据和时钟信息。 DS1302是DS1202的继任产品。除了DS1202的基本计时功能外，DS1302还具有主电源和备用电源的双电源引脚、VCC1可编程涓流充电器以及7字节额外的便笺式存储器等附加功能。

• 全面管理所有计时功能
  • 实时时钟对秒、分、时、日、月、星期和年进行计数，具有至2100年有效的闰年补偿
  • 31×8电池备份通用RAM
  • 简单的串行端口可与大多数微控制器接口
  • 简单的三线接口
  • TTL兼容（VCC = 5V）
  • 单字节或多字节（突发模式）数据传输，用于读取或写入时钟或RAM数据
  • 低功耗运行可延长电池备份运行时间
  • 2.0V至5.5V全功能运行
  • 在2.0V时功耗小于300nA
  • 8引脚DIP和8引脚SO封装，最小化所需空间
  • 可选工业温度范围：-40℃至+85℃，支持广泛的应用
  • 获美国保险商实验室（UL）认证
