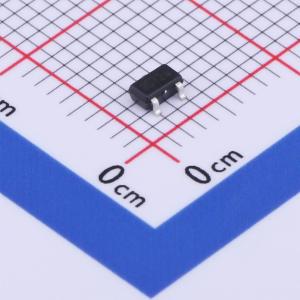

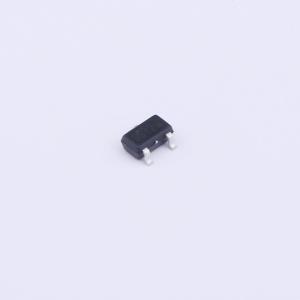

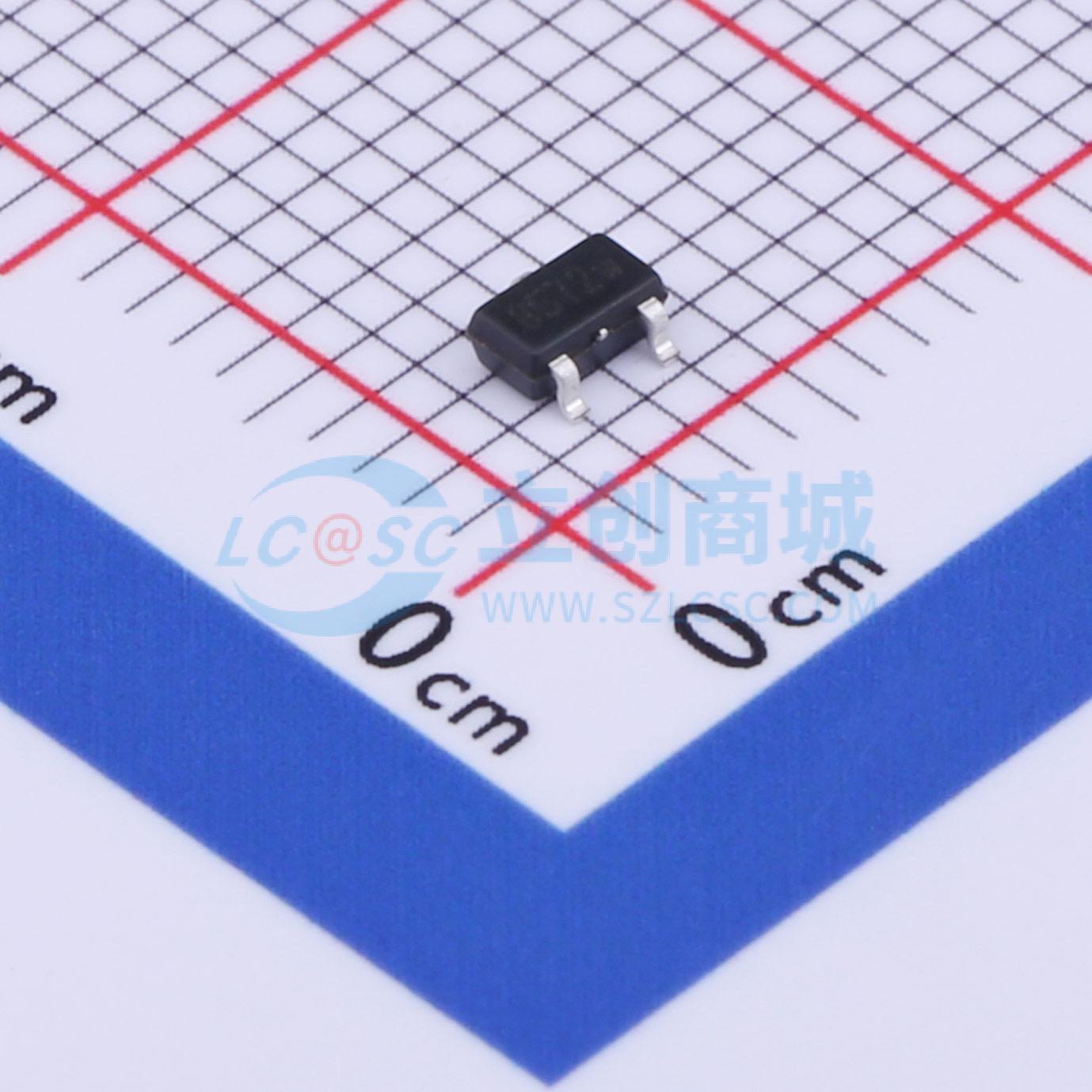

MT8572AT
全极高电压&低功率霍尔效应开关IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MagnTek(麦歌恩)
- 商品型号
- MT8572AT
- 商品编号
- C879614
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 全极型 | |
| 工作电压 | 3V~24V | |
| 工作电流 | 1mA | |
| 工作点(Gs) | ±8mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | ±6mT | |
| 采样频率 | 25kHz | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 限流保护；短路保护；内置施密特触发器；反向电压保护 |
商品概述
MT857X系列采用BCD技术生产，兼具高性能和高可靠性。霍尔IC内部包括片上霍尔电压发生器、适用于3.0V至24V电源电压的稳压器、温度补偿电路、小信号放大器、带有动态失调消除系统的霍尔IC、施密特触发器和10K内部上拉电阻。输出端还包含钳位二极管，反向电源保护增强了霍尔IC的稳定性。该产品对北极或南极磁场均有响应。当磁通密度（B）大于工作点（BOP）时，输出开启（低电平）；当磁通密度（B）低于释放点（BRP）时，输出关闭（高电平）。MT857X系列为客户提供多种封装形式：用于表面贴装的SOT - 23和用于通孔安装的扁平TO - 92。所有封装均符合RoHS标准。
商品特性
- BCD技术
- 全极开关
- 3.0~24V工作电压范围
- -40℃~125℃工作温度
- 封装选项：扁平TO - 92、SOT - 23
- 磁灵敏度选项：MT8571（BOP = ±32Gs，BRP = ±27Gs）、MT8572（BOP = ±80Gs，BRP = ±60Gs）、MT8573（BOP = ±60Gs，BRP = ±45Gs）
- 内部10K上拉电阻
- 16V反向电源保护
- 输出限流保护
- 符合RoHS标准：(EU)2015/863
应用领域
- 家用电器
- 工业应用
- 位置检测
- 磁编码器
- 接近开关
