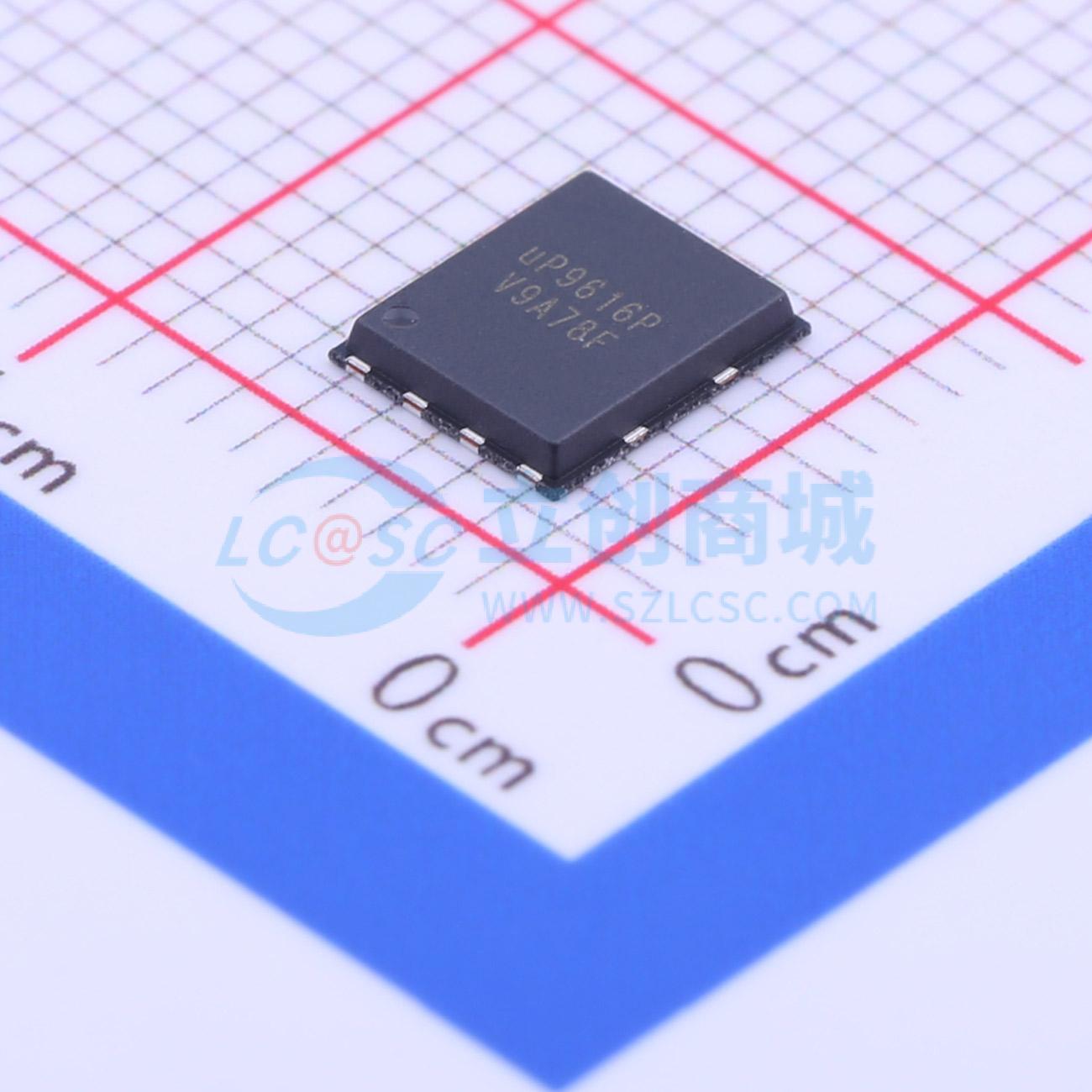

uP9616PDC8

uP9616是一款高效同步整流降压转换器，内置功率开关。凭借内部低RDS(ON)开关，这款高效降压转换器能够为充电器接口提供高达3.3A的输出电流，输入电压范围宽，为8V至32V。它可在CV（恒定输出电压）模式或CC（恒定输出电流）模式下运行，并具备电流限制功能。uP9616可为高通Quick Charge 3.0/2.0（QC2.0/QC3.0）提供5.2V/9V/12V的恒定输出电压，该电压通过D+和D-线检测，并在启用输出电压调整前自动检测所连接的受电设备（PD）是否支持Quick Charge（QC2.0/QC3.0）。若检测到连接的设备不符合Quick Charge（QC2.0/QC3.0）标准，uP9616将禁用输出电压调整功能，以确保与仅支持5.2V的传统USB PD设备安全运行。 uP9616是一款USB次级侧快速充电转换器，支持高通Quick Charge 3.0（QC 3.0）高压专用充电端口（HVDCP）A类规范。 uP9616允许根据受电便携式设备（PD）的指令选择AC/DC USB适配器的输出电压。选择较高的充电电压可在给定功率水平下降低充电电流，从而减少IR压降并提高系统效率。QC3.0的另一个优势是能够选择最佳充电电压，从而缩短电池充电时间并降低PD系统成本。这消除了PD内部对昂贵的DC/DC转换器的需求。USB总线电压可在3.6V至12.1V之间以离散步长进行控制。输出电流被限制在不超过最大允许功率水平。 该降压转换器的其他特性包括内部软启动、可调节的外部CC（恒定输出电流）限制设置、内置固定线路补偿、短路保护、VIN/VOUT过压保护和过温保护。它采用节省空间的VDFN6x5 - 8L和VDFN5x6 - 10L封装。

• 认证：uP9616通过高通和UL认证
• 宽输入电压范围：8V至32V
• 输入电压绝对最大额定值：36V
• 高达3.3A输出电流
• CV/CC模式控制（恒压和恒流）
• 支持根据USB电池充电规范BC 1.2将USB DCP的D+线短接到D-线
• 支持USB DCP在D+线和D-线施加2.7V电压
• 支持USB DCP在D+线和D-线施加1.2V电压
• 兼容苹果和三星设备
• 内置QC2.0/QC3.0/PE+1.1/PE+2.0/FCP协议和USB Type C
• 宽输出电压范围：3.6V至12.1V
• 输出电压精度：±1.5%
• 固定125kHz频率运行
• 高达95%的转换效率
• 固定电缆补偿电压
• 可调节的外部CC（恒定输出电流）限制设置：默认值 = 3.3A
• CC（恒定输出电流）限制精度：±3%
• 短路保护
• VIN/VOUT过压保护和过温保护
• VDFN6x5 - 8L和VDFN5x6 - 10L封装
• 符合RoHS标准且无卤

• 类PDA设备
• 车载充电器
• 便携式充电设备
