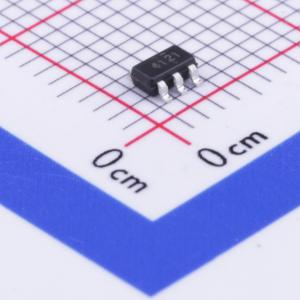

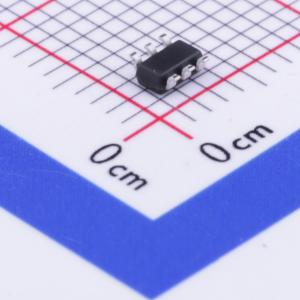

温馨提醒：图片仅供参考，商品以实物为准
PT4121E23F
PT4121E23F 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- PowTech(华润矽威)
- 商品型号
- PT4121E23F
- 商品编号
- C89775
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.573克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 6V~60V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | 短路保护(SCP)；LED开路保护；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | 3% |
商品概述
PT4121是一款工作在连续电感电流导通模式的降压型恒流控制器，用于驱动一颗或多颗串联LED。PT4121输入电压范围从6V到60V，输出电流可调。 PT4121采用高端电流采样设置LED平均电流，并通过DIM引脚可以接受模拟调光和很宽范围的PWM调光。当DIM的电压低于0.3伏时，PT4121关断功率开关，进入极低工作电流的待机状态。 PT4121采用SOT23-6、SOP-8或ESOP-8封装。
商品特性
- 极少的外部元器件
- 很宽的输入电压范围：6V到60V
- 高达97%的效率
- 复用DIM引脚进行LED开关、模拟调光和PWM调光
- 可达1MHz开关频率
- 输出可调的恒流控制方法
- 3%的输出电流精度
- 高端电流采样
- 无需补偿的迟滞控制方式
- RCS开路保护
- LED开路/短路保护
- 热关断功能
应用领域
- 低压LED射灯代替卤素灯
- 车载LED灯
- LED备用灯、应急灯、标志灯、信号灯
- 液晶电视背光
- SELV照明
