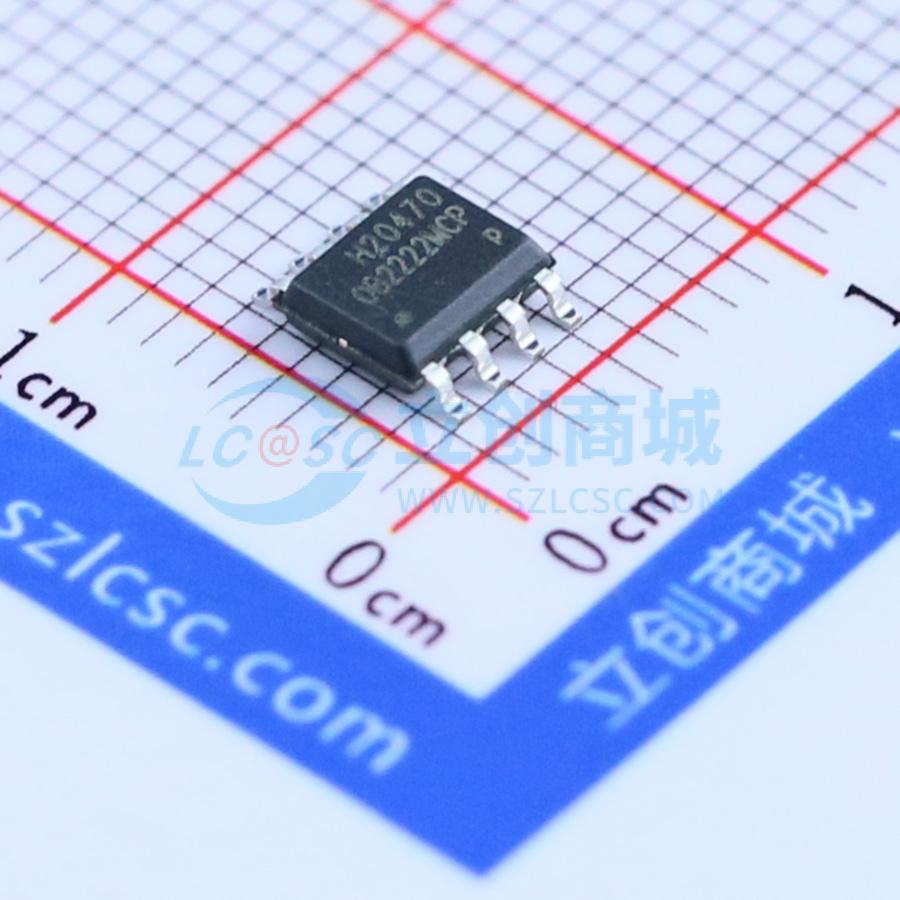

OB2222MCPA

高精度低成本电源开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 适用于非隔离降压和降压-升压应用，结合了专用电流模式PWM控制器和高压功率双极晶体管，采用SOP8封装。内置误差放大器，针对低成本和少元件数量进行了优化，具有良好的过冲和动态响应。通过精确的内部电阻分压器和精确的误差放大器参考，可在通用交流输入下保证5.0V的恒压调节。在轻载时实现频率降低和突发模式控制以提高效率
品牌名称: OB(昂宝)
商品型号: OB2222MCPA
商品编号: C89629
商品封装: SOP-8-150mil
包装方式: 编带
商品毛重: 0.131克(g)

商品参数

	属性	参数值
	拓扑结构	降压升压式；降压式
	特性	欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；软启动
	工作温度	-40℃~+85℃
	输出电压	5V

商品概述

OB2222M是一款高性能、高精度、低成本的PWM功率开关，适用于非隔离降压和升降压应用。它将专用的电流模式PWM控制器与高压功率双极晶体管集成在SOP8封装中。其内置误差放大器针对低成本和少元件数量进行了优化，具有良好的过冲和动态响应。通过精确的内部电阻分压器和误差放大器的精确参考电压，可确保在通用交流输入下实现5.0V的恒压调节。采用频率降低和间歇模式控制，可在轻载时实现高效率。借助昂宝专有的频率混洗技术和软基极驱动设计，可实现良好的EMI性能。OB2222M的低启动电流和低工作电流有助于可靠的上电启动和低待机功耗。OB2222M支持在过载应用中进行恒功率操作，使其适用于需要瞬间大功耗的小型家电应用，如风扇启动。

OB2222M是一款经济高效的PWM功率开关，针对小型家电的离线非隔离降压或升降压应用以及线性稳压器替代进行了优化。它工作在电流模式下，并通过专用功能调节输出电压。高度集成可提供低成本和少元件数量的解决方案。

商品特性

通用交流输入范围和5.0V输出电压
过载应用时的恒功率模式操作
降压和升降压应用的低成本和少物料清单
电流模式控制
40kHz（典型值）最大开关频率
用于高效率的频率降低和间歇模式控制
用于改善EMI的频率混洗
上电软启动
内置前沿消隐（LEB）
逐周期电流限制
FB引脚开环保护
输出短路保护
带迟滞的VDD欠压锁定
VDD过压保护
片上OTP

应用领域

小型家电的低功率AC/DC离线开关电源
线性稳压器/RCC替代

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	4.5V~6V
	开关频率	36kHz~44kHz
	最大占空比	15%
