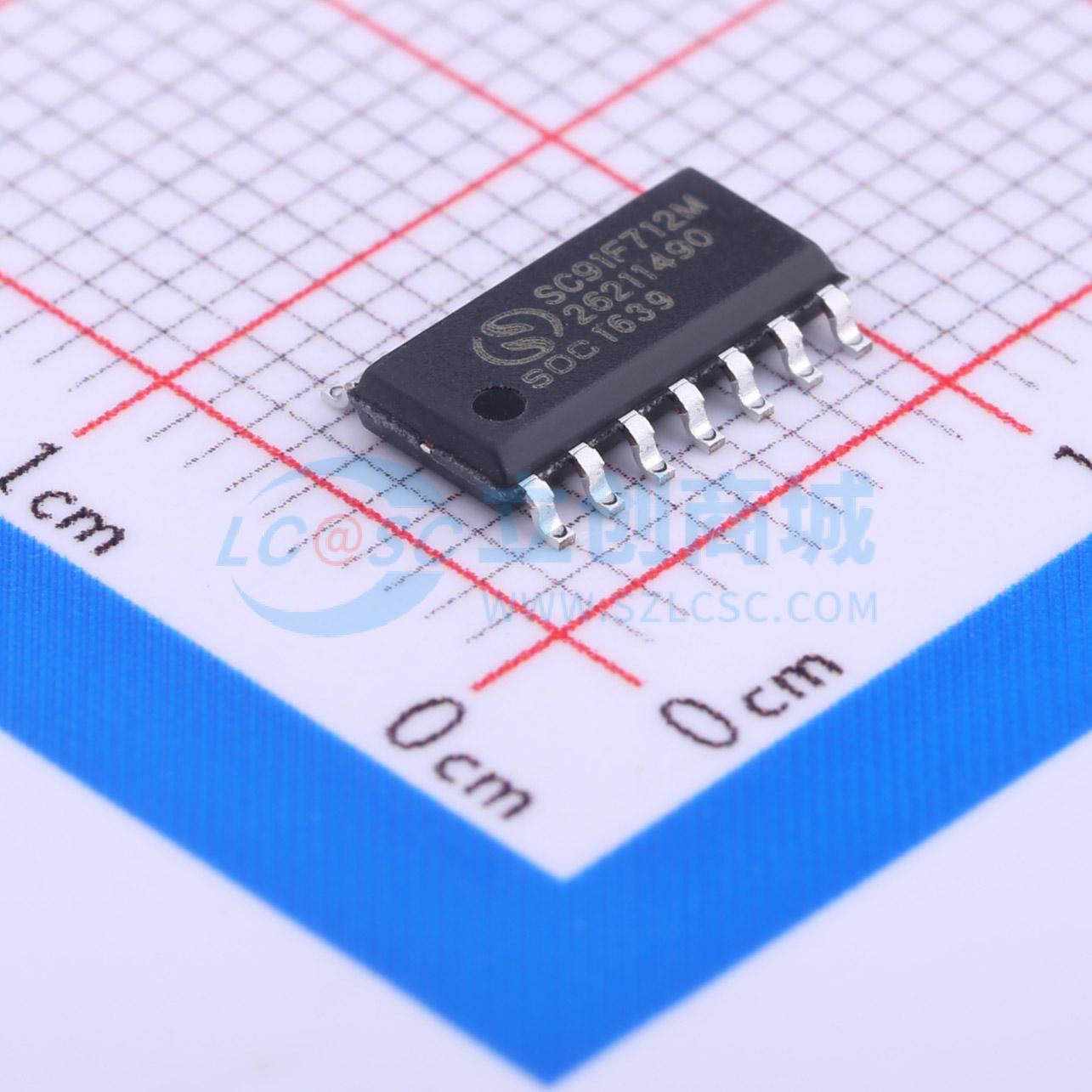

温馨提醒：图片仅供参考，商品以实物为准
SC91F712M14U
SC91F712M14U
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- SOC(赛元)
- 商品型号
- SC91F712M14U
- 商品编号
- C89518
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.263克(g)
商品参数
参数完善中
商品概述
SC91F712是一颗加强型的宽工作电压超快速1T 8051工业级Flash微控制器，指令系统完全兼容传统8051产品系列。内部集成有2KB Flash ROM（其中128Byte可作为EEPROM）、128B SRAM、最多12GP I/O、2个16位定时器、8路10位高精度ADC、2路8位PWM、内部1%高精度16M/4M/1M振荡器、软件UART等资源。为提高可靠性及简化客户电路，内部也集成有4级可选电压LVR、2.4V基准ADC参考电压、WDT等高可靠电源电路。可广泛应用于直发器、吸尘器等各种小家电，充电器、移动电源、航模、工业控制等应用领域。
商品特性
- 工作电压: 2.4V~5.5V
- 工作温度: -40~85度
- 封装: DIP14L 、SOP14L
- 内核: 超快速的1T 8051
- 存储器: 2KB Flash ROM（MOVC禁止寻址0000~00FFH）, 128B SRAM
- 系统时钟: 内建16M/4M/1M Hz振荡器
- 可通过用户的Code Option选择至16M、4M、1MHz
- 频率误差: 跨越(3.0V~5.5V)及(-40度, 85度)应用环境, 不超过±1%
- 用户可通过修改SFR在工作中改变系统时钟
- 低电压复位（LVR）:
- 复位电压有4级可选：分别是: 3.65V、 3.50V、2.60V、2.45V
- 缺省值为用户烧写Code Option所选值
- Flash烧写: 4线串口烧写接口
- 中断（INT）: TIMER0, TIMER1, INT0~5, ADC, PWM共10个中断源
- INT0~3、INT5为5个独立的中断向量入口，下降沿触发
- INT4为单独的中断向量入口，可设上升沿、下降沿、双沿中断
- 两级中断优先级可设
- 数字外围:
- 12个双向强输出GP I/O，4种模式可设
- 16位WDT，可选时钟分频比
- 2个标准80C51 16位定时器TIMER0及TIMER1
- 2路共用周期、单独可调占空比的8位PWM ，并可输出切换到其他口
- 软件UART(最高56000波特率@16M)
- 模拟外围:
- 8路10位ADC
- 内建基准的2.4V参考电压
- ADC的参考电压有3种选择, 分别是VDD 、Vref以及内部2.4V
- 可设ADC转换完成中断
- 省电模式: STOP MODE可由INT0~5或者外部RSTN唤醒STOP MODE
应用领域
- 直发器、吸尘器等各种小家电
- 充电器、移动电源、航模
- 工业控制
