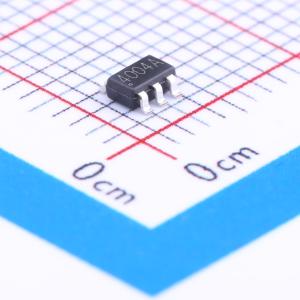

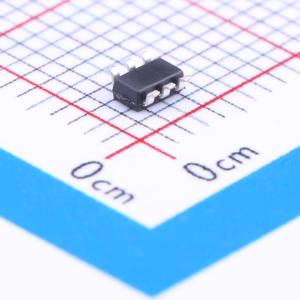

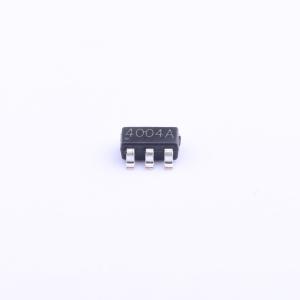

温馨提醒：图片仅供参考，商品以实物为准
TC3200
低噪声电容式电压倍增器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TC3200是一款低噪声,847KHz固定频率的电容式电压倍增器。最小只需2.7V的输入电压即可提供5V的固定输出。内置软启动电路,热关机和电流限制电路,高开关频率允许使用微小的陶瓷电容。关断时静态电流降至<1uA。
- 品牌名称
- FM(富满)
- 商品型号
- TC3200
- 商品编号
- C89499
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 输出类型 | - | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 250mA | |
| 开关频率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -30℃~+85℃ | |
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | - | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - |
商品概述
TC3200是一款低噪声，847KHz 固定频率的的电容式电压倍增器。TC3200最小只需2.7V 的输入电压（1节锂电池）即可提供5V 的固定输出。
TC3200有恒频率运行在各负载等级的特征。内置的软启动电路可防止启动时的电流过冲。热关机和电流限制电路可以让芯片避免从VOUT 至地的短路。
高开关频率的使用最大限度的缩小了芯片的面积，从而允许使用微小的陶瓷电容。关断时，负载从输入端断开，并且静态电流被降至<1uA。
TC3200采用SOT23-6 封装。
商品特性
- 固定输出电压：5.0V
- 输入电压范围 ：2.7 - 5.5V
- 输出电流：250mA
- 恒频率运行在各负载等级
- 847KHz 恒定频率，避开FM 干扰
- 从输入端关断负载
- 静态电流<1uA
- 短路和温度保护
- SOT23-6 封装
应用领域
- 一节锂电池至5V 手持设备
- USB 端口驱动
- 便携式音箱
- 白光LED
