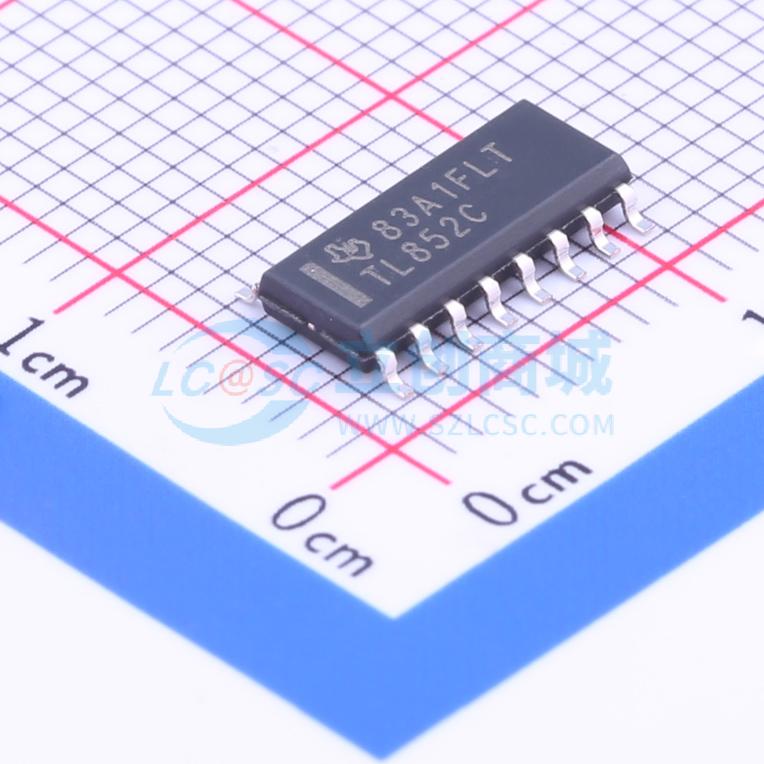

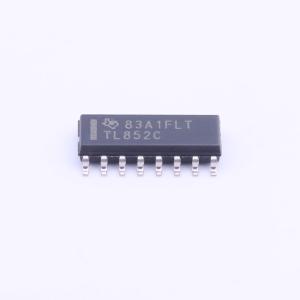

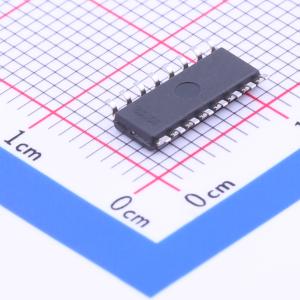

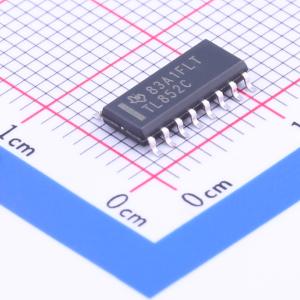

TL852CDR

TL852是一款经济实惠的声纳测距接收集成电路，可与TL851控制集成电路配合使用。该放大器工作时所需的外部元件极少，并且能轻松与宝丽来（Polaroid）的50 kHz静电换能器接口。从BIAS到GND连接一个68 kΩ±5%的外部电阻可为内部偏置提供参考。放大器增益可通过一个连接在G1IN和GADJ之间的电阻进行设置。不同应用所需的放大器增益会有所不同。使用图1中的检测电平测量电路，对于大多数应用，建议在增益步骤2期间输入的标称峰峰值为230 mV。为确保可靠运行，输入电平不应低于50 mV。对于大多数放大器，当R1的值在5 kΩ至20 kΩ之间时，可获得230 mV的推荐检测电平。 放大器增益由增益控制输入GCA、GCB、GCC和GCD进行数字控制。这些输入必须同步驱动（所有输入在0.1 μs内保持稳定），以避免因无效逻辑计数而产生错误的接收输出信号。使用TL851控制集成电路可轻松实现这一点。图2展示了不同增益步骤下相对增益随时间变化的曲线。为抑制50 kHz静电换能器的振铃现象，建议在G1IN和XIN之间连接一个5 kΩ的电阻。 在LC和VCC之间外部并联一个电感和电容，可为放大器提供外部可控的增益和品质因数Q。这不仅可以控制增益以补偿信号随距离的衰减，还能最大程度地抑制噪声和旁瓣。必须注意在工作频率下精确调谐LC组合，否则在较高增益步骤下，增益和品质因数Q将大幅降低。 放大器各级之间通过一个0.01 mF的电容进行交流耦合，以实现正确的偏置。 接收输出通常由内部1 μA电流源拉至低电平。当接收到足够幅度的输入信号时，输出将交替由1 μA的放电电流和50 μA的充电电流驱动。需要在REC和GND之间连接一个1000 pF的电容，对接收信号进行积分，以避免识别一两个噪声脉冲。 如SN28827数据手册图4所示，当XIN用于换能器发射驱动时，可为变压器次级提供钳位功能。 TL852的工作温度范围为0℃至40℃。
