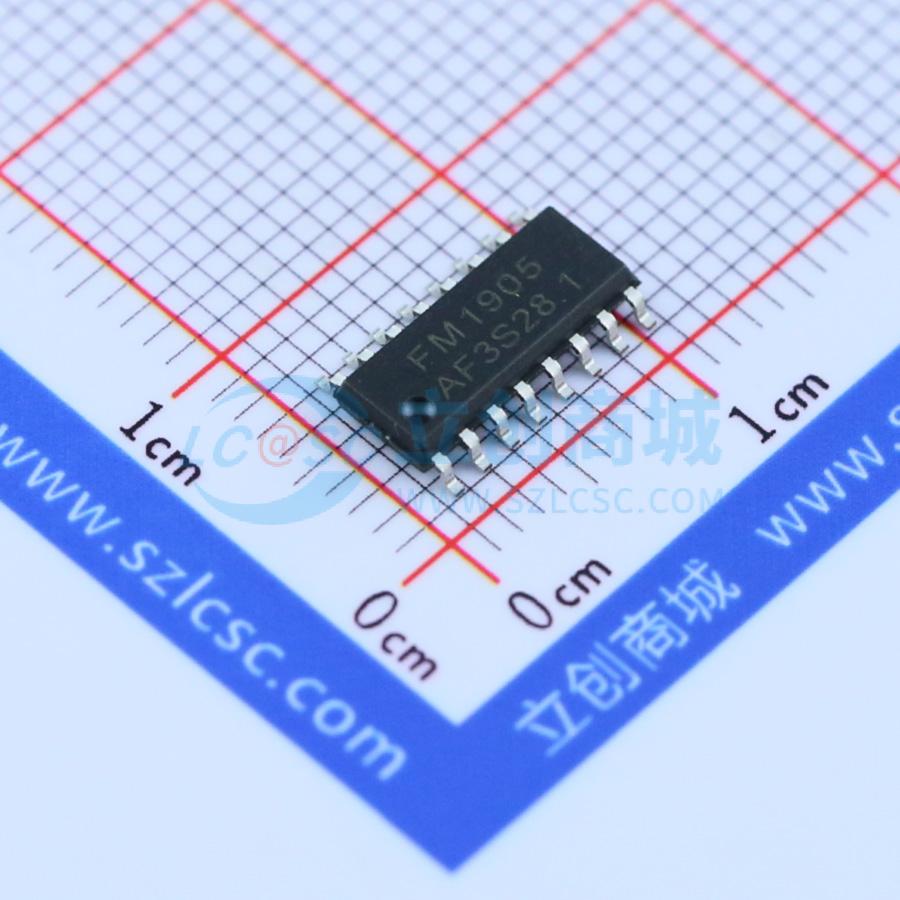

fm1905
fm1905
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 6*4点阵LCD驱动IC FM1905 是24 点、内存映象和多功能的LCD 驱动器，FM1905 的软件配置特性使它适用于多种LCD 应用场合，包括LCD 模块和显示子系统。用于连接主控制器和FM1905 的管脚只有3 条，FM1905 还有一个节电命令用于降低系统功耗。
- 品牌名称
- FM(富满)
- 商品型号
- fm1905
- 商品编号
- C89344
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 2.488克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 工作电压 | 3V~5V | |
| 接口类型 | 3线串行接口 | |
| 占空比 | 1/2,1/3,1/4 | |
| 偏压 | 1/2,1/3 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -25℃~+75℃ | |
| 显示配置(位) | 32x4 bit | |
| 频率 | 256kHz；32.768kHz | |
| 静态电流 | 0.3uA |
商品概述
FM1905 是24 点、内存映象和多功能的LCD 驱动器，FM1905 的软件配置特性使它适用于多种LCD 应用场合，包括LCD 模块和显示子系统。用于连接主控制器和FM1905 的管脚只有3 条，FM1905 还有一个节电命令用于降低系统功耗。
商品特性
- 工作电压3.0~5.0V
- 内嵌256KHz RC 振荡器，可外接32KHz 晶片或256KHz 频率源输入
- 可选1/2 或1/3 偏压和1/2、1/3 或1/4 的占空比
- 片内时基频率源
- 蜂鸣器可选择两种频率
- 节电命令可用于减少功耗
- 内嵌时基发生器和看门狗定时器（WDT）
- 时基或看门狗定时器溢出输出
- 八个时基/看门狗定时器时钟源
- 一个6×4 的LCD 驱动器
- 一个内嵌的32×4 位显示RAM 内存
- 三线串行接口
- 片内LCD 驱动频率源
- 软件配置特征
- 数据模式和命令模式指令
- 三种数据访问模式
- 提供VLCD 管脚用于调整LCD 操作电压
