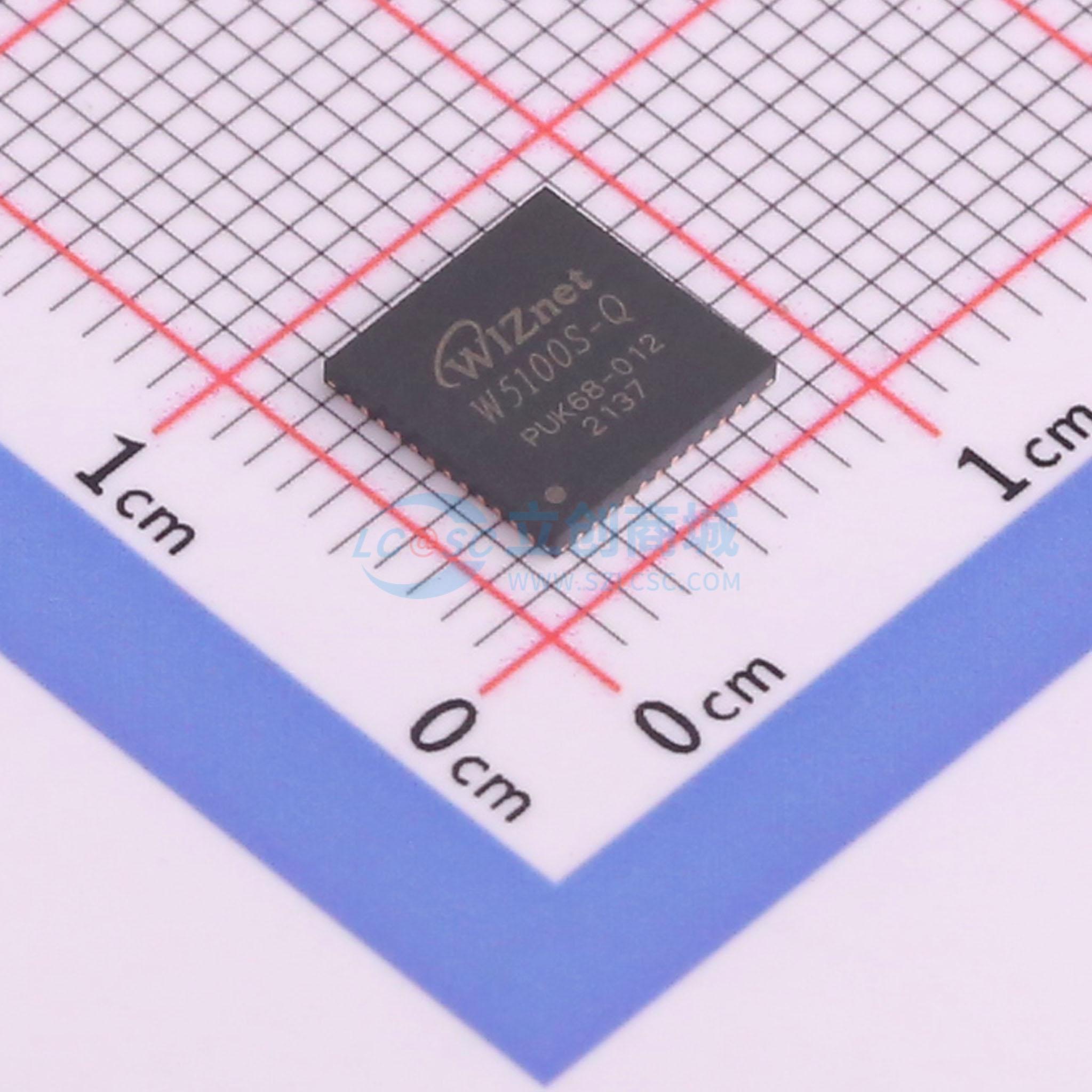

W5100S-Q
WIZnet W5100S 以太网控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- W5100S是一款嵌入式互联网控制器芯片，支持全硬件TCP/IP协议栈、以太网MAC和PHY。它支持4个独立的SOCKET同时运行，并提供8KB的TX/RX缓冲区。
- 品牌名称
- WIZNET
- 商品型号
- W5100S-Q
- 商品编号
- C845124
- 商品封装
- QFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 通道数 | 4 | |
| MAC接口 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 以太网速率标准 | 10BASE-T；100BASE-TX | |
| 数据速率 | 10Mbit/s；100Mbit/s | |
| 工作电压 | 3.3V |
商品概述
W5100S 采用硬连线 TCP/IP 和 WIZnet 技术设计，是一种嵌入式互联网控制器芯片。W5100S 支持全硬件实现、以太网 MAC（媒体访问控制）和 10Base-T/100Base-TX 以太网 PHY，是面向互联网协议（TCP/IP）的一体化解决方案。
使用 W5100S，主机（用户 MCU）可以简单地处理多种互联网协议，如 IPv4、TCP、UDP、ICMP、IGMP、ARP、PPPoE 等。W5100S 为发送和接收各支持 8KB 内存，以减少低端主机上内存的使用。主机还可以独立使用 4 个硬件 SOCKET 来开发各种互联网应用。
W5100S 支持 SPI 和并行系统总线接口作为主机接口。它还提供了低功耗/低发热设计、WOL（局域网唤醒）、以太网 PHY 电源关闭模式等功能。
W5100S 是一种低成本芯片，改进自 W5100。任何在 W5100 上使用的固件都可以不加修改地用于 W5100S。此外，W5100S 有 48 引脚 LQFP & QFN 无铅封装，比 W5100 更小，适用于产品小型化。
商品特性
- 支持硬连线互联网协议：TCP、UDP、基于UDP的WOL、ICMP、IGMPv1/v2、IPv4、ARP、PPPoE
- 同时支持4个独立SOCKET
- 支持无SOCKET命令：ARP请求、PING请求
- 支持以太网省电模式及主时钟门控以节省电力
- 支持基于UDP的局域网唤醒
- 支持串行和并行主机接口：高速SPI（模式0/3）、带有2个地址信号及8位数据的系统总线
- 内置16K字节内存用于TX/RX缓冲区
- 集成10BaseT/100BaseTX以太网PHY
- 支持自动协商（全双工和半双工，10Mbps和100Mbps）
- 仅在自动协商模式下支持自动MDIX
- 不支持IP分片
- 3.3V工作电压，可承受5V I/O信号
- 网络指示灯（全/半双工、链路、10/100速度、活动状态）
- 48引脚LQFP和QFN无铅封装（7x7mm，0.5mm间距）
