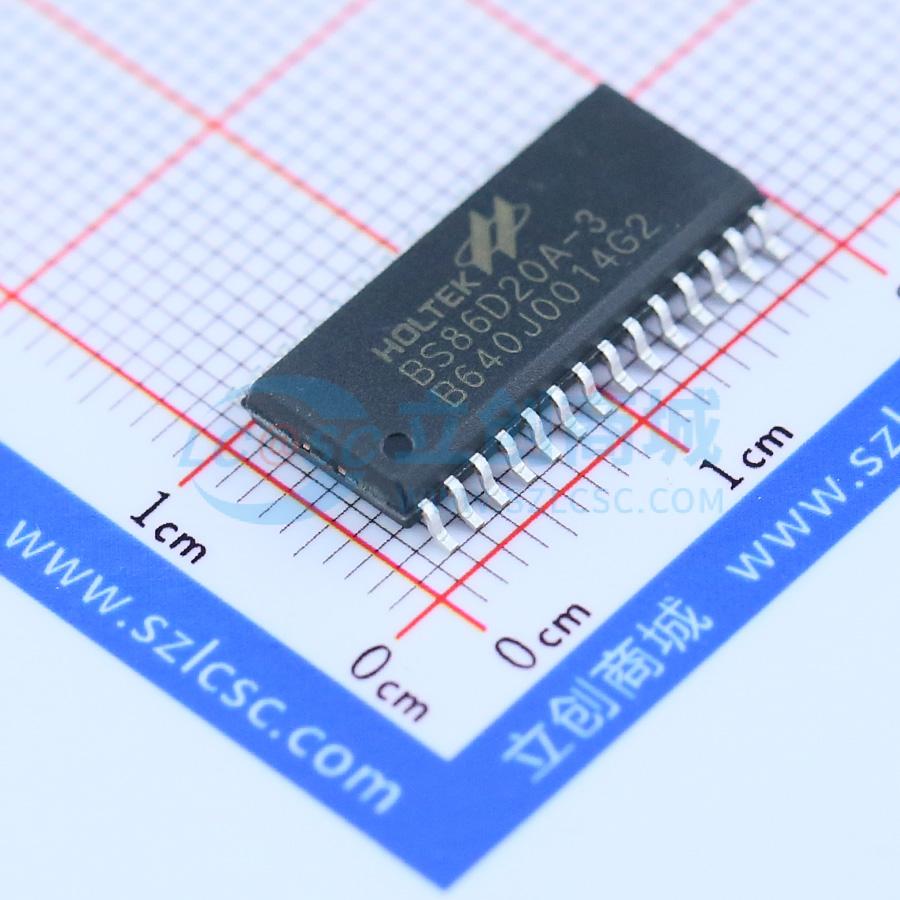

BS86D20A-3实物图
  • BS86D20A-3商品缩略图
  • BS86D20A-3商品缩略图
  • BS86D20A-3商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

BS86D20A-3

带LED/LCD驱动功能A/D型触控键Flash单片机

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
带LED/LCD驱动功能A/D型触控键Flash单片机
商品型号
BS86D20A-3
商品编号
C89204
商品封装
SOP-28-300mil​
包装方式
管装
商品毛重
1.4克(g)

商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核其他
CPU最大主频16MHz
CPU位数8 Bit
程序存储容量8KB
程序存储器类型FLASH
属性参数值
RAM容量768Byte
EEPROM容量64Byte
I/O数量26
ADC(位数)12bit
工作电压2.7V~5.5V
功能特性欠压检测(BOR/LVD/LVR/LVI);上电复位(POR);看门狗复位;内置通用定时器;触控功能

商品概述

该系列单片机是一款8位具有高性能精简指令集且完全集成触控按键功能的Flash型单片机。此系列单片机含有触控按键功能和可多次编程的Flash存储器特性,为各种触控按键的应用提供了一种简单而又有效的实现方法。 触控按键功能完全集成于单片机内,无需外部元件。除了Flash程序存储器,还包括RAM数据存储器和用于存储串列数据、校准数据等非易失性数据的True EEPROM存储器。在模拟特性方面,该系列单片机包含一个多通道12-bit A/D转换器。内部看门狗定时器、低电压复位和低电压检测等内部保护特性,外加优秀的抗干扰和ESD保护性能,确保单片机在恶劣的电磁干扰环境下可靠地运行。 该系列单片机提供了内外高低速振荡器功能选项,且内建完整的系统振荡器,无需外接元件。其在不同工作模式之间动态切换的能力,为用户提供了一个优化单片机操作和减少功耗的手段。通过内部IC和SPI接口,可方便与外部设备之间的通讯,IO灵活、定时器模块和其它特性增强了该系列单片机的功能和灵活性。 该系列单片机内含UART模块,它可以支持诸如单片机之间的数据通信网络,低成本PC和外部设备间的数据连接,便携式和电池供电设备间的通信等。 该系列触控按键单片机能广泛应用于各种触控按键产品中,例如仪器仪表,家用电器,电子控制工具等等。

商品特性

  • CPU特性:
    • 工作电压:fsys = 8MHz时,2.7V ~ 5.5V;fsys = 12MHz时,2.7V ~ 5.5V;fsys = 16MHz时,4.5V ~ 5.5V;VDD = 5V,系统时钟为16MHz时,指令周期为0.25μs
    • 提供暂停和唤醒功能,以降低功耗
    • 3种振荡模式:内部高频RC-HIRC:8/12/16MHz;内部低速RC-LIRC:32kHz;外部低速晶振-LXT:32768Hz(仅适用于BS86C16A - 3/BS86D20A - 3型号单片机)
    • 多种工作模式:正常、低速、空闲和休眠
    • 所有指令都可在1 ~ 3个指令周期内完成
    • 查表指令
    • 115条功能强大的指令系统
    • 8层堆栈
    • 位操作指令
  • 周边特性:
    • Flash程序存储器:2K×16 ~ 8K×16
    • RAM数据存储器:384×8 ~ 768×8
    • TrueEEPROM存储器:64×8
    • 内建12/16/20触控按键功能-不需要增加外接元件
    • 看门狗定时器功能
    • 多达26个双向I/O口
    • PMOS源电流可调功能
    • 软件控制的1/3 bias 4 - SCOM LCD驱动功能
    • 一个引脚与外部中断口共用
    • 多个定时器模块用于时间测量、捕捉输入、比较匹配输出、PWM输出及单脉冲输出
    • 双时基功能,可提供固定时间的中断信号
    • 多通道12 - Bit A/D转换器
    • 串行接口模块-SIM,用于SPI或IC通信
    • UART接口
    • 低电压复位功能
    • 低电压检测功能
    • Flash程序存储器烧录可达10,000次
    • Flash程序存储器数据可保存40年以上
    • TrueEEPROM数据存储器烧录可达100,000次
    • TrueEEPROM数据存储器数据可保存40年以上
    • 封装类型:20/24/28 - pin SOP

应用领域

  • 仪器仪表
  • 家用电器
  • 电子控制工具
