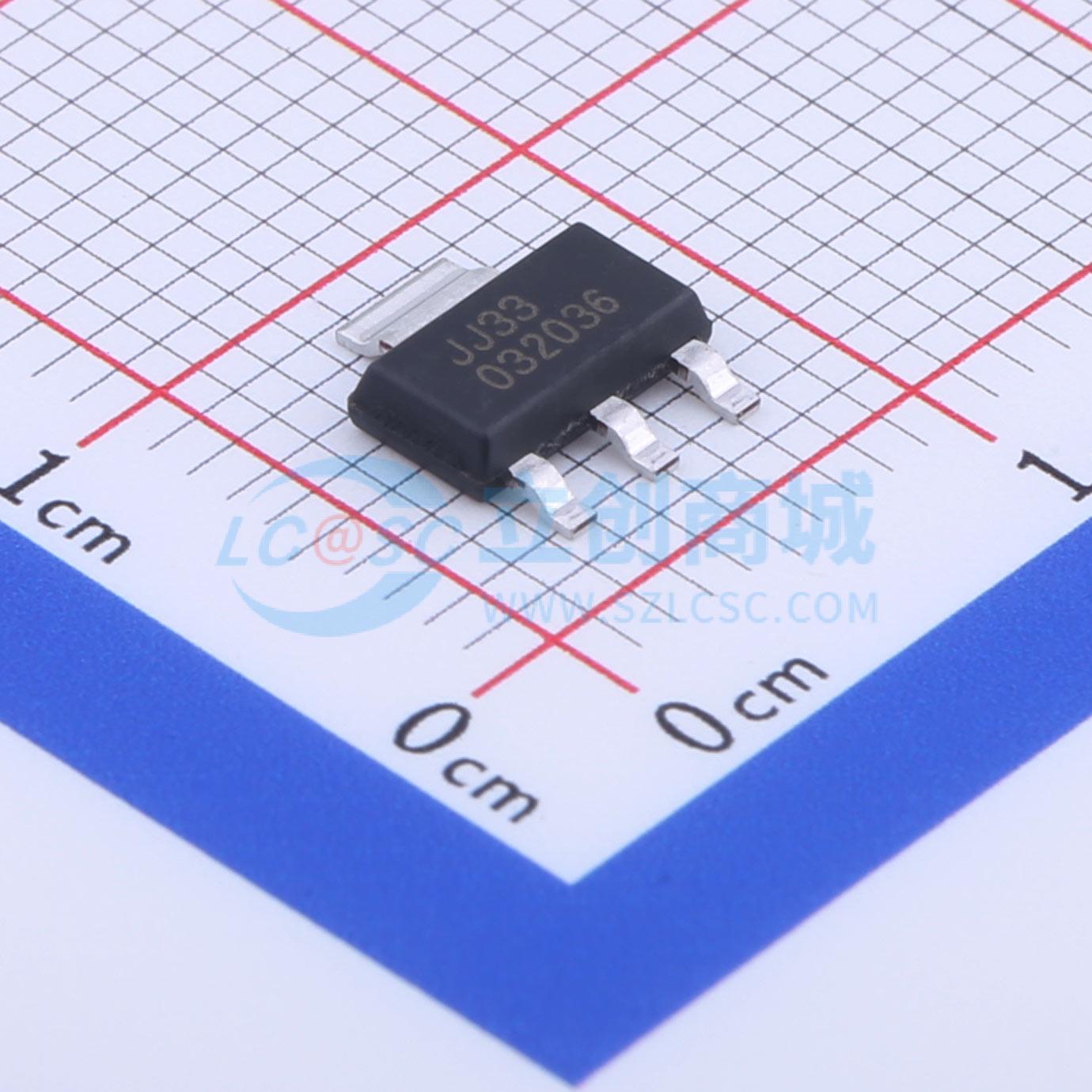

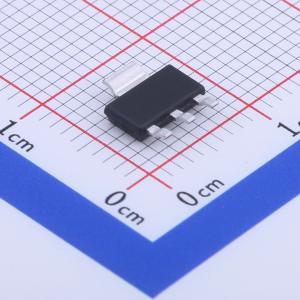

BL8072CLTR33

2A低功耗线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BL8072 是一系列低功耗、低压差稳压器，在 2A 负载电流下的典型压差为 1.0V。BL8072 可以 0.1V 为步进，提供 1.2V~5.0V 范围内的输出值，也可根据指令进行定制。
品牌名称: BL(上海贝岭)
商品型号: BL8072CLTR33
商品编号: C843780
商品封装: SOT-223-3
包装方式: 编带
商品毛重: 0.268克(g)

商品参数

商品概述

BL8072 是一系列低功耗、低压差稳压器，在 2A 负载电流下，典型压差为 1.0V。 BL8072 可提供 1.2V 至 5.0V 范围内的输出值，步进为 0.1V，也可按需定制。除了每个固定电压版本外，还可作为可调电压版本使用，通过设置应用电路中的两个外部电阻值，可实现所需电压。 BL8072 具有良好的负载瞬态响应和出色的温度特性，并采用微调技术确保输出电压精度在 ±2% 以内。 BL8072 系列采用 SOT - 223 和 TO - 252 标准封装。

商品特性

低功耗：3.0μA（典型值）
最大输出电流：2A
最大输入电压：18V
线性调整率：0.2%（典型值）
输出电压范围：1.2V~5.0V（可按需定制，步进 0.1V）
高精度：±2%（可定制为 ±1%）
典型压差：850mV@1.5A（Vout = 3.3V）
工作环境温度：-40°C~85°C

应用领域

电池充电器
电池供电设备
开关电源后置稳压器
参考电压源
开关电源后稳压

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	18V
	输出电压	3.3V
	输出电流	2A
	电源纹波抑制比(PSRR)	-

	属性	参数值
	压差	850mV@(1.5A)
	静态电流(Iq)	3uA
	特性	-
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
