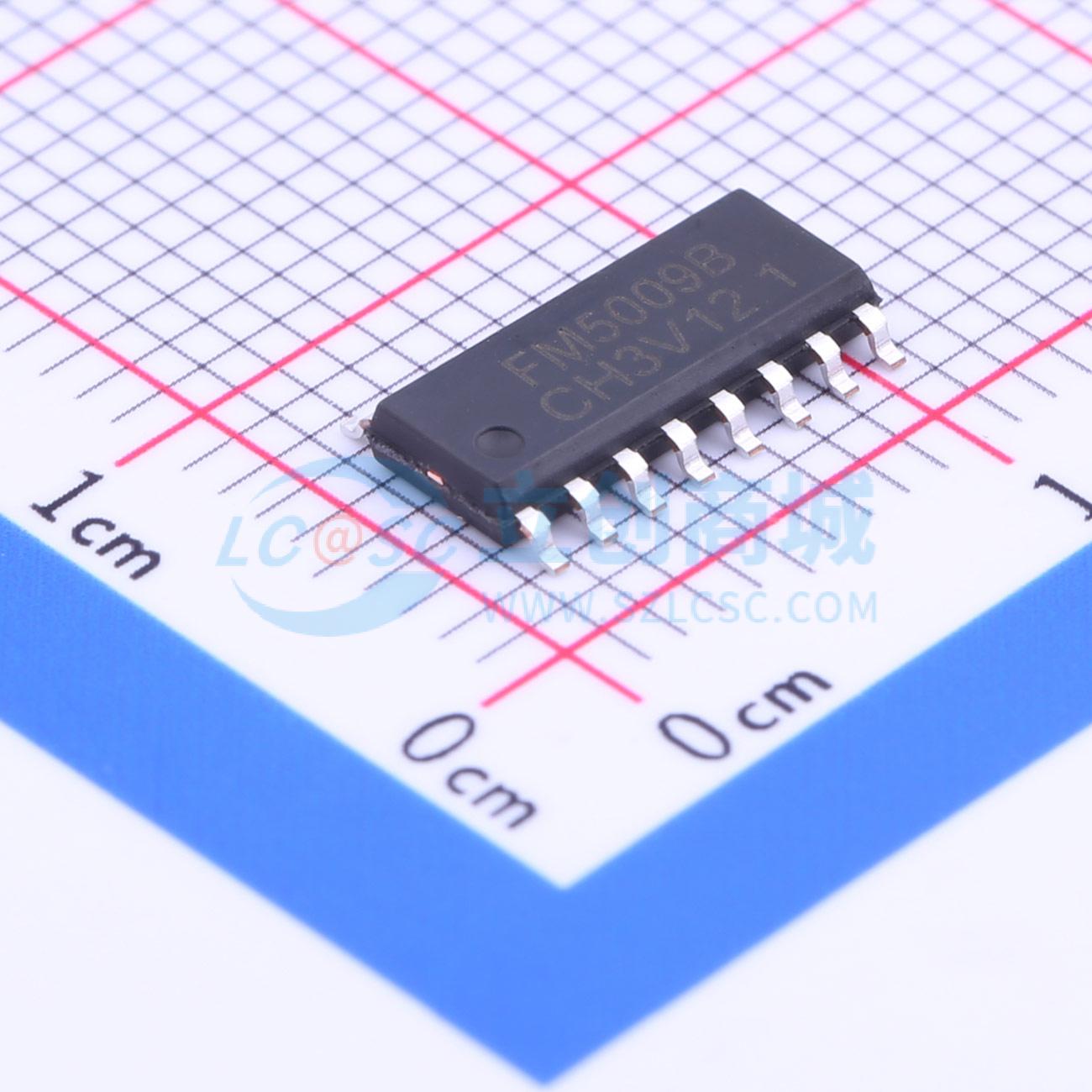

FM5009B

FM5009B是一款集成了锂电池充电管理，锂电池保护，DC-DC升压限流，手电筒照明，电量指示以及3档风量可调风扇驱动功能于一体的电源管理IC；专用于采用锂电池供电的便携式风扇。 FM5009B集成了包括涓流充电，恒流充电和恒压充电全过程的充电方式，带充电指示及满电指示灯；支持风扇驱动功能，内置3档可调节风量控制，支持3段风量LED指示；当电池电压小于2.9V时，FM5009B系统进入欠压状态，整个系统电流为30uA；内置恒定恒流充电电流600mA。 FM5009B具有多重保护设计，包括负载过流保护，充电时防倒灌保护，短路保护，短路防锁定，软启动保护，锂电过放保护，过温及欠压保护等。

• 0.6A锂电池充电
• 支持9V电机驱动控制
• 3档风量可调
• 3段风扇风量指示
• 3颗LED电量显示
• 内置照明灯驱动
• 支持双按键开关
• 充电电压精度：±1.0%
• 升压电压精度：±4.0%
• 过流保护（OCP），过压保护（OVP），短路保护（SCP），过温保护（OTP）
• ESD2KV，可靠性高
• 极低的BOM成本
• 待机电流30uA
• 支持4.2、4.35V电池
• 封装形式：ESOP16

• 使用锂电池供电的便携式风扇
