温馨提醒：图片仅供参考，商品以实物为准

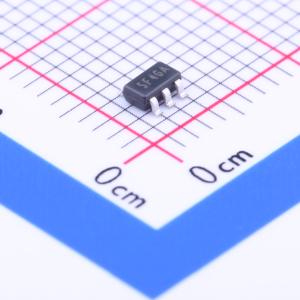

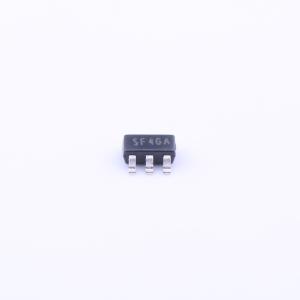

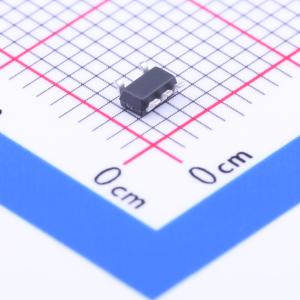

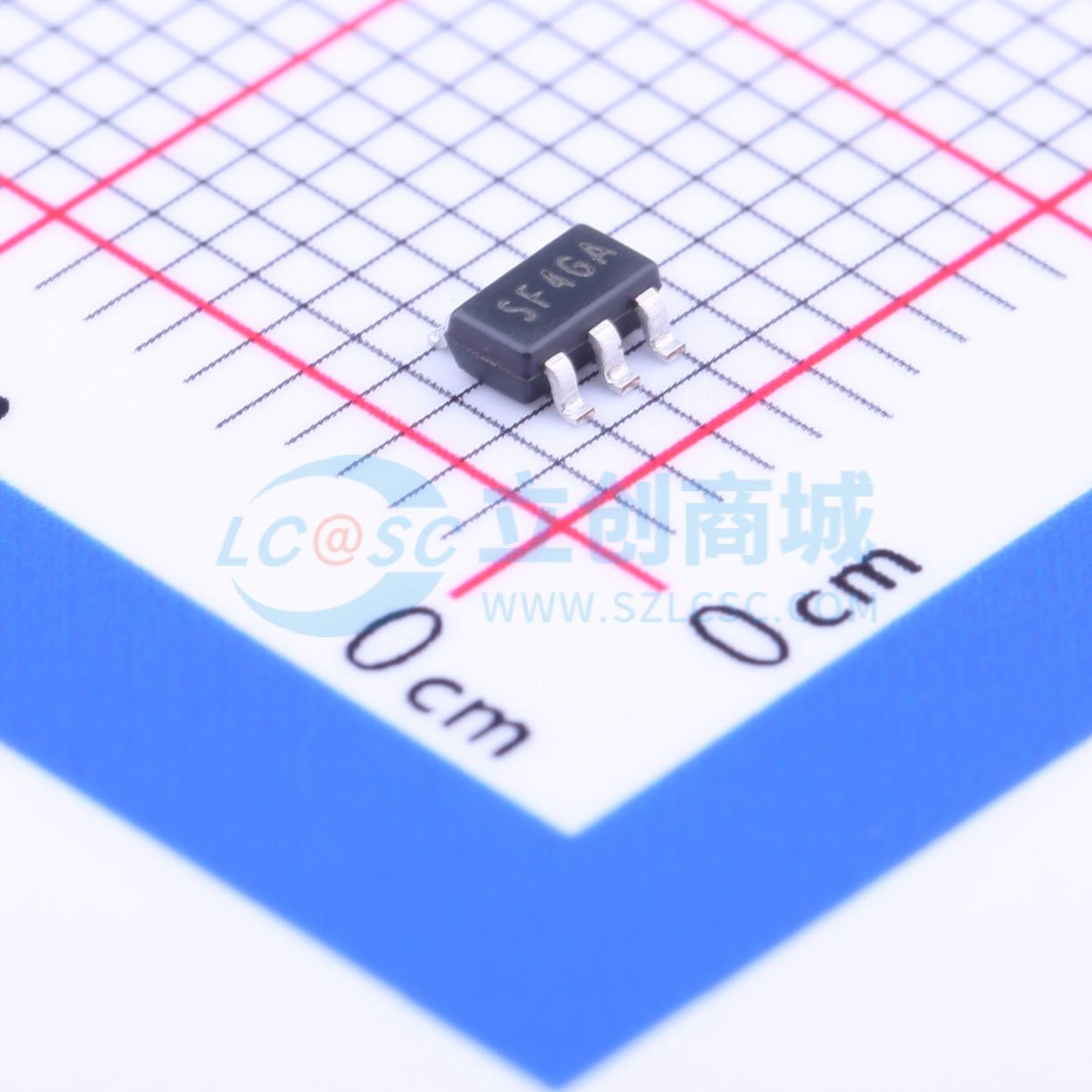

SGM7SZ04YN5G/TR
小逻辑反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGM7SZ04 是小逻辑系列的单反相器。该器件采用先进的 CMOS 技术制造，可实现超高速运行和高输出驱动能力，同时在较宽的 VCC 工作电压范围内保持低静态功耗。该器件的 VCC 工作电压范围为 1.65V 至 5.5V
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM7SZ04YN5G/TR
- 商品编号
- C89044
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 24mA | |
| 输出高电平(VOH) | 2.27V；2.51V；4.01V；2.97V；1.77V；2.34V；2.03V；1.62V；4.47V；1.46V | |
| 低电平范围(VOL) | 240mV~490mV | |
| 传播延迟(tpd) | 4.2ns@3.3V,50pF | |
| 工作温度 | -40℃~+85℃ |
