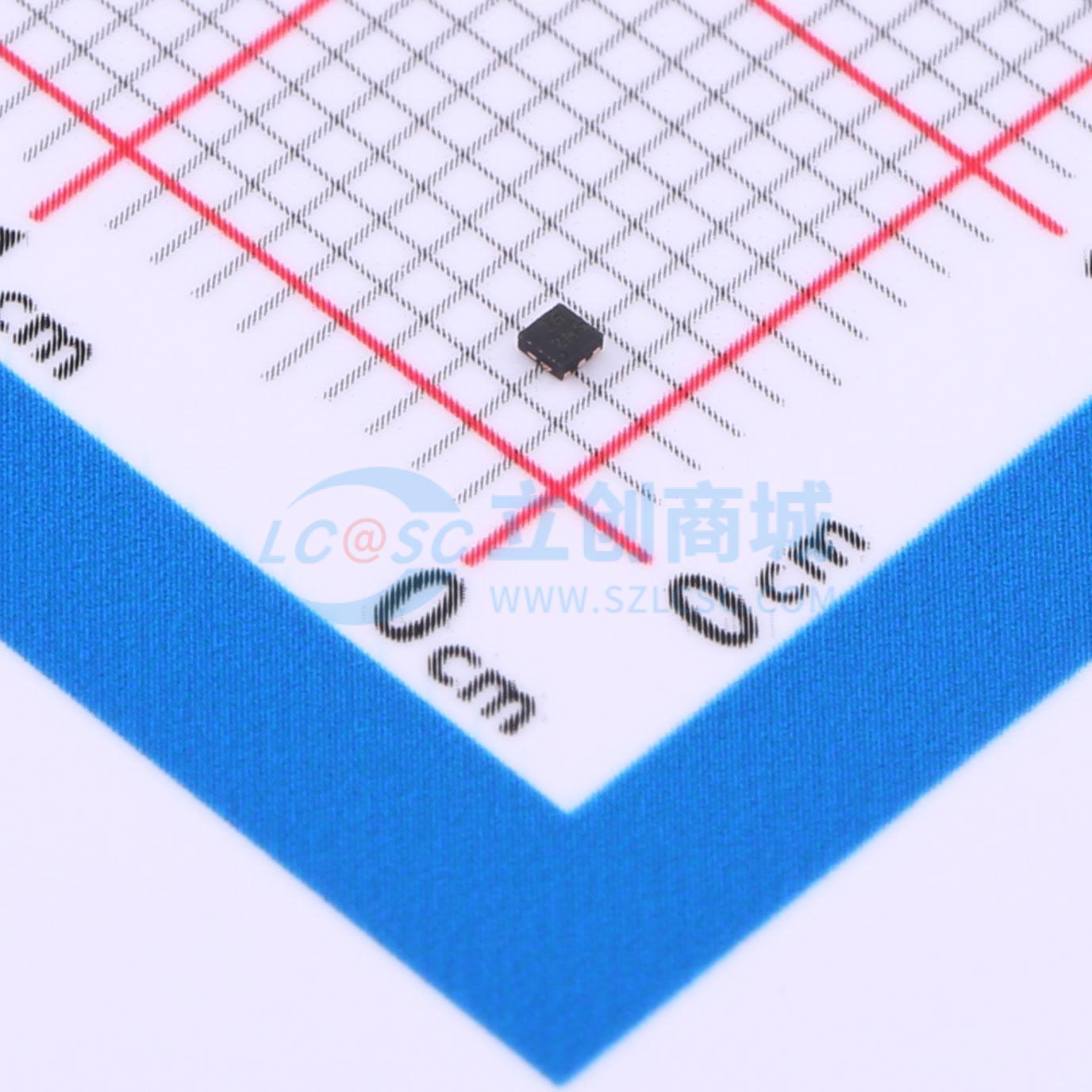

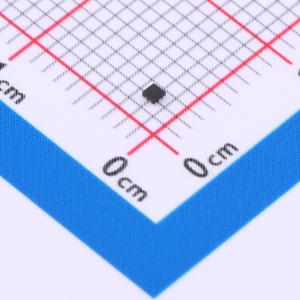

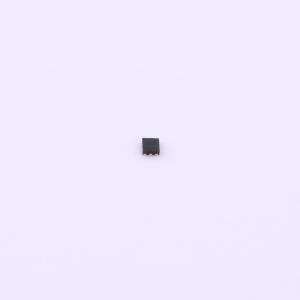

温馨提醒：图片仅供参考，商品以实物为准
74LVC2G14FW4-7
双施密特触发器反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74LVC2G14是一款双施密特触发器反相门，具有标准推挽输出。该器件设计用于1.65V至5.5V的电源电压范围。其输入可承受5.5V电压，允许该器件在混合电压环境中使用
- 品牌名称
- DIODES(美台)
- 商品型号
- 74LVC2G14FW4-7
- 商品编号
- C842608
- 商品封装
- X2-DFN1010-6
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 40uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~3.8V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 250mV~1.2V | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 传播延迟(tpd) | 4.7ns@5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 | |
| 输出类型 | 推挽式 |
