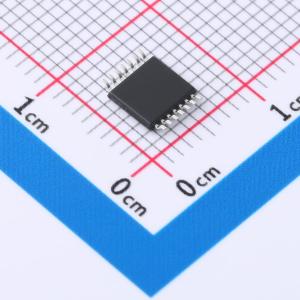

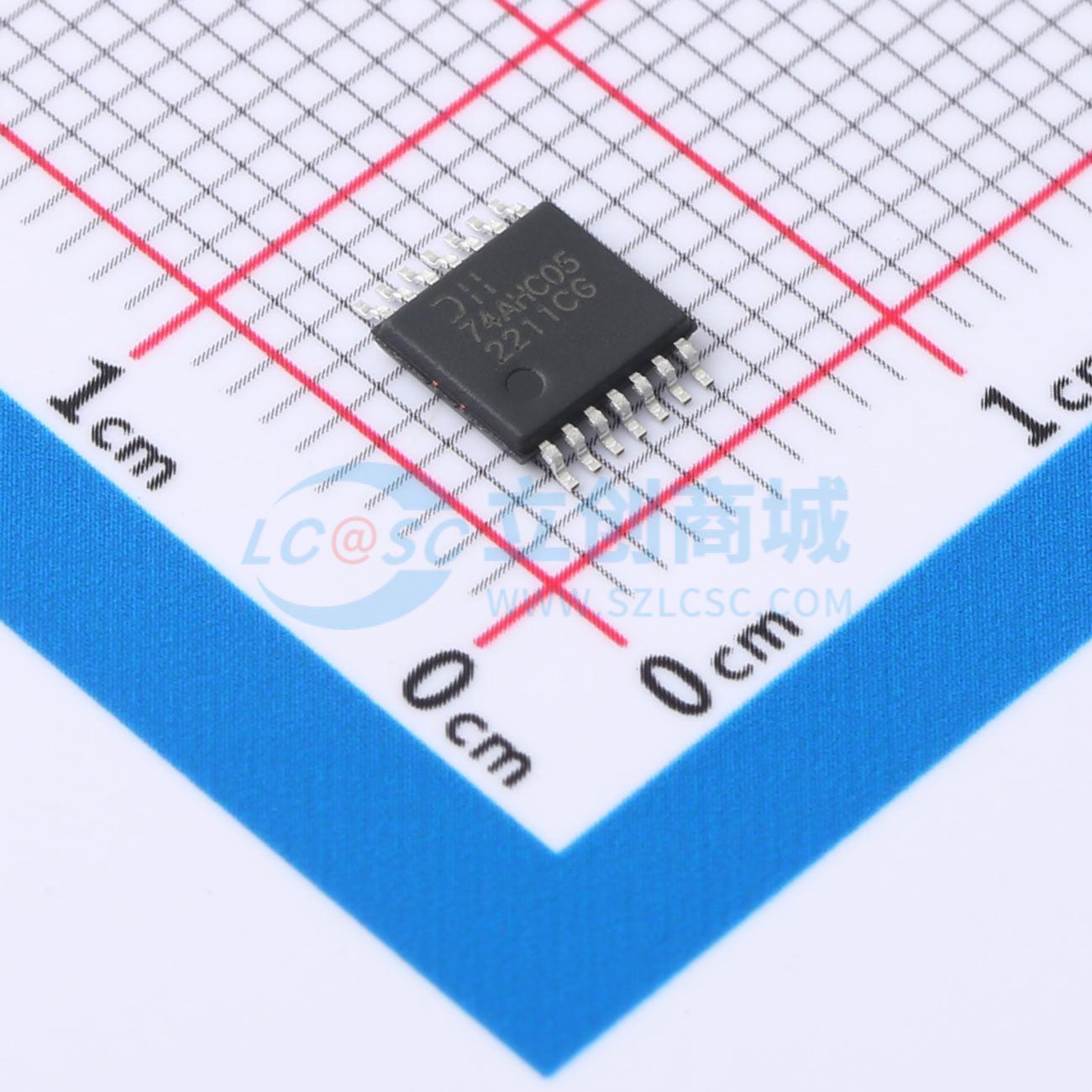

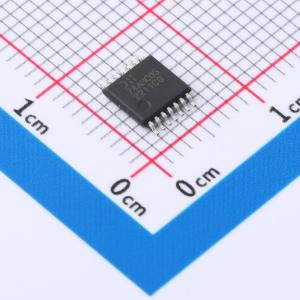

74AHC05T14-13
带漏极开路输出的六反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 74AHC05提供六个带漏极开路输出的独立反相器。该器件设计用于2.0V至5.5V的电源电压范围。
- 品牌名称
- DIODES(美台)
- 商品型号
- 74AHC05T14-13
- 商品编号
- C842278
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.126克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V~3.85V | |
| 输入低电平(VIL) | 500mV~1.65V | |
| 低电平范围(VOL) | 440mV | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 系列 | 74AHC系列 | |
| 工作温度 | -40℃~+125℃ |
应用领域
- 通用逻辑
- 广泛应用于各种产品，如：
- PC、网络设备、笔记本、上网本
- 计算机外设、硬盘驱动器、CD/DVD ROM
- 电视、DVD、DVR、机顶盒
