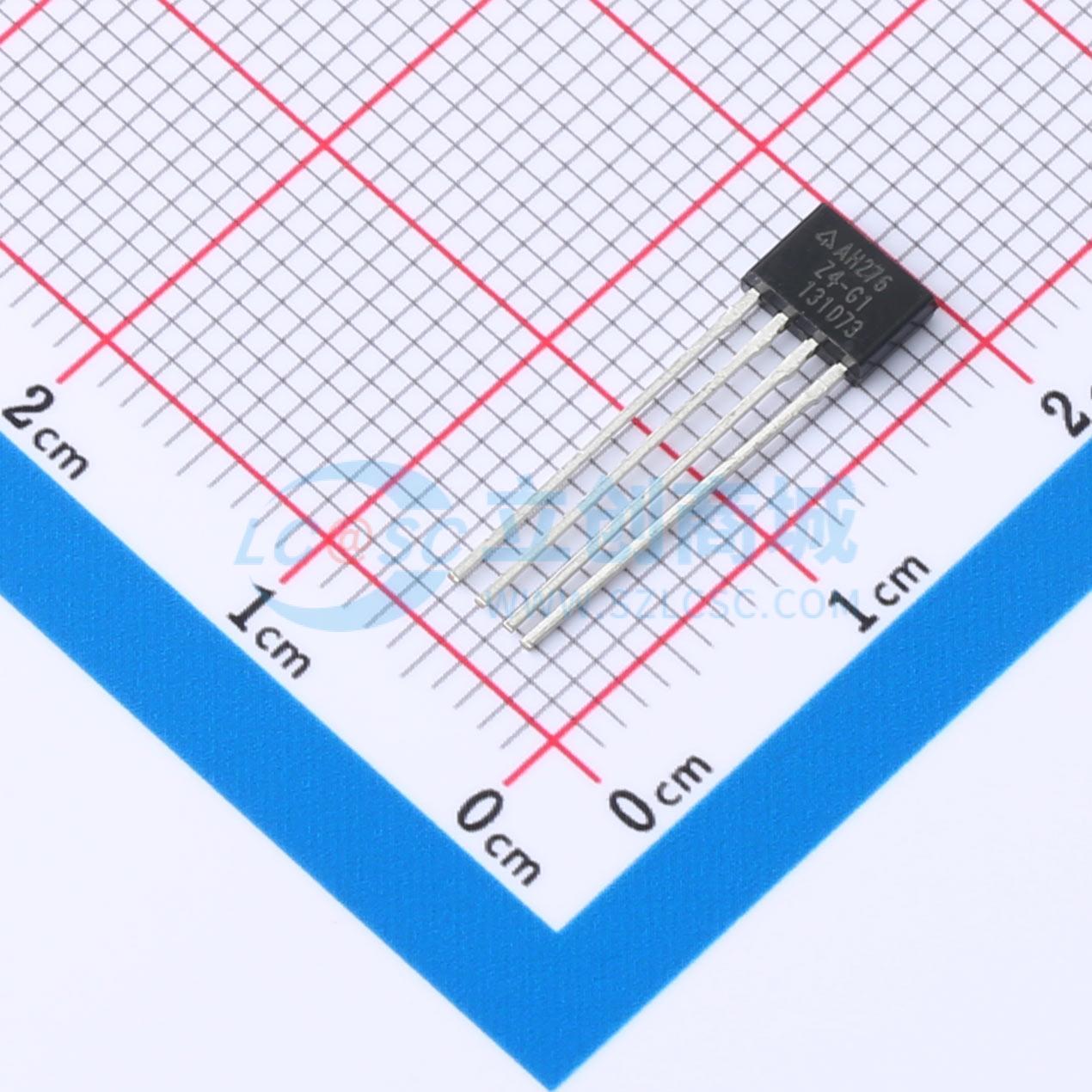

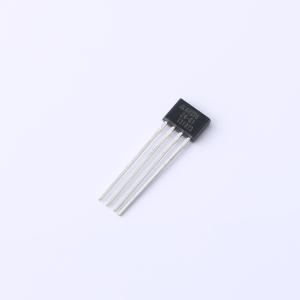

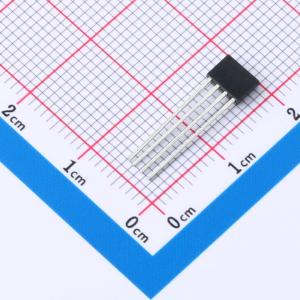

温馨提醒：图片仅供参考，商品以实物为准
AH276Z4-AG1
霍尔效应锁存
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：片上霍尔传感器。 3.5V-16V 供电电压。 350mA（平均）输出灌电流。 反向供电电压保护。 内置过温保护功能。 -20℃ 至 85℃ 工作温度。应用：双线圈无刷直流电机。 双线圈无刷直流风扇
- 品牌名称
- DIODES(美台)
- 商品型号
- AH276Z4-AG1
- 商品编号
- C842056
- 商品封装
- TO-94
- 包装方式
- 袋装
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性霍尔传感器 | |
| 磁场范围 | ±10mT | |
| 工作电压 | 3.5V~16V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 12mA | |
| 工作温度 | -20℃~+85℃ |
商品特性
- 集成霍尔传感器，带输出驱动器，用于无刷直流电机应用的电子换向
- 片上霍尔传感器用于磁传感
- 放大器放大霍尔电压
- 施密特触发器提供开关迟滞以抑制噪声
- 温度补偿电路补偿霍尔灵敏度的温度漂移
- 两个互补的集电极开路驱动器，用于吸收大负载电流
- 内部带隙稳压器为内部电路提供偏置电压
- 3.5V 至 16V 电源电压
- 350mA（平均）输出灌电流
- 反向电源电压保护
- 内置过温保护功能
- -20°C 至 85°C 工作温度
- 低轮廓 TO - 94（SIP - 4L）封装
- ESD 评级：300V（机器模型）
应用领域
- 双线圈无刷直流电机
- 双线圈无刷直流风扇
- 旋转计数
- 速度测量
