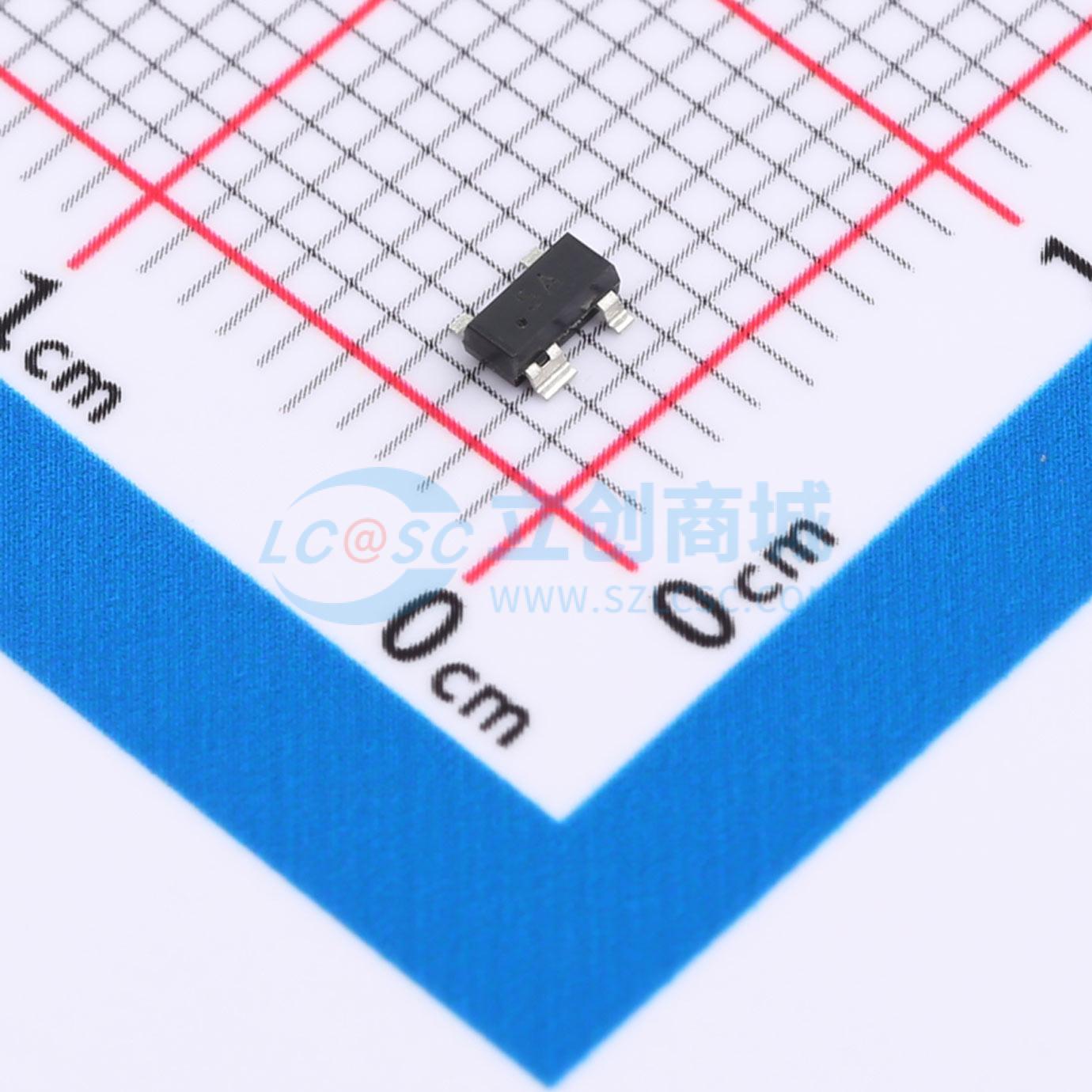

温馨提醒：图片仅供参考，商品以实物为准
CD143A-SR05
单向TVS 5V截止 峰值浪涌电流：30A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD143A-SR05和CD143A-SR12器件可为手机、手持电子设备和个人电脑等便携式电子设备的外部端口提供ESD、EFT和浪涌保护。该元件提供的ESD保护使数据端口能够按照IEC 61000 - 4 - 2规定的ESD测试方法承受最小±8 KV接触放电和±15 KV空气放电。该器件尺寸为2.80 mmx1.20 mm，采用SOT - 143封装，可直接安装在FR4印刷电路板上。该器件符合IEC 61000 - 4 - 2（ESD）、IEC 61000 - 4 - 4（EFT）和IEC 61000 - 4 - 5（浪涌）要求。
- 品牌名称
- BOURNS
- 商品型号
- CD143A-SR05
- 商品编号
- C840639
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.0975克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 30A@8/20us | |
| 峰值脉冲功率(Ppp) | 500W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 5uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 10pF |
商品概述
CD143A-SR05和CD143A-SR12器件可为手机、手持电子设备和个人电脑等便携式电子设备的外部端口提供ESD、EFT和浪涌保护。 该元件提供的ESD保护使数据端口能够按照IEC 61000 - 4 - 2规定的ESD测试方法承受最小±8 KV接触放电和±15 KV空气放电。该器件尺寸为2.80 mmx1.20 mm，采用SOT - 143封装，可直接安装在FR4印刷电路板上。 该器件符合IEC 61000 - 4 - 2（ESD）、IEC 61000 - 4 - 4（EFT）和IEC 61000 - 4 - 5（浪涌）要求。
商品特性
- 标准无铅
- 符合RoHS标准，无卤素
- ESD保护能力>25 kV
- 保护Vcc和两条数据线
应用领域
- 以太网 - 10/100/1000 Base T
- 火线和USB接口
- 便携式电子设备
- 视频/图形卡
