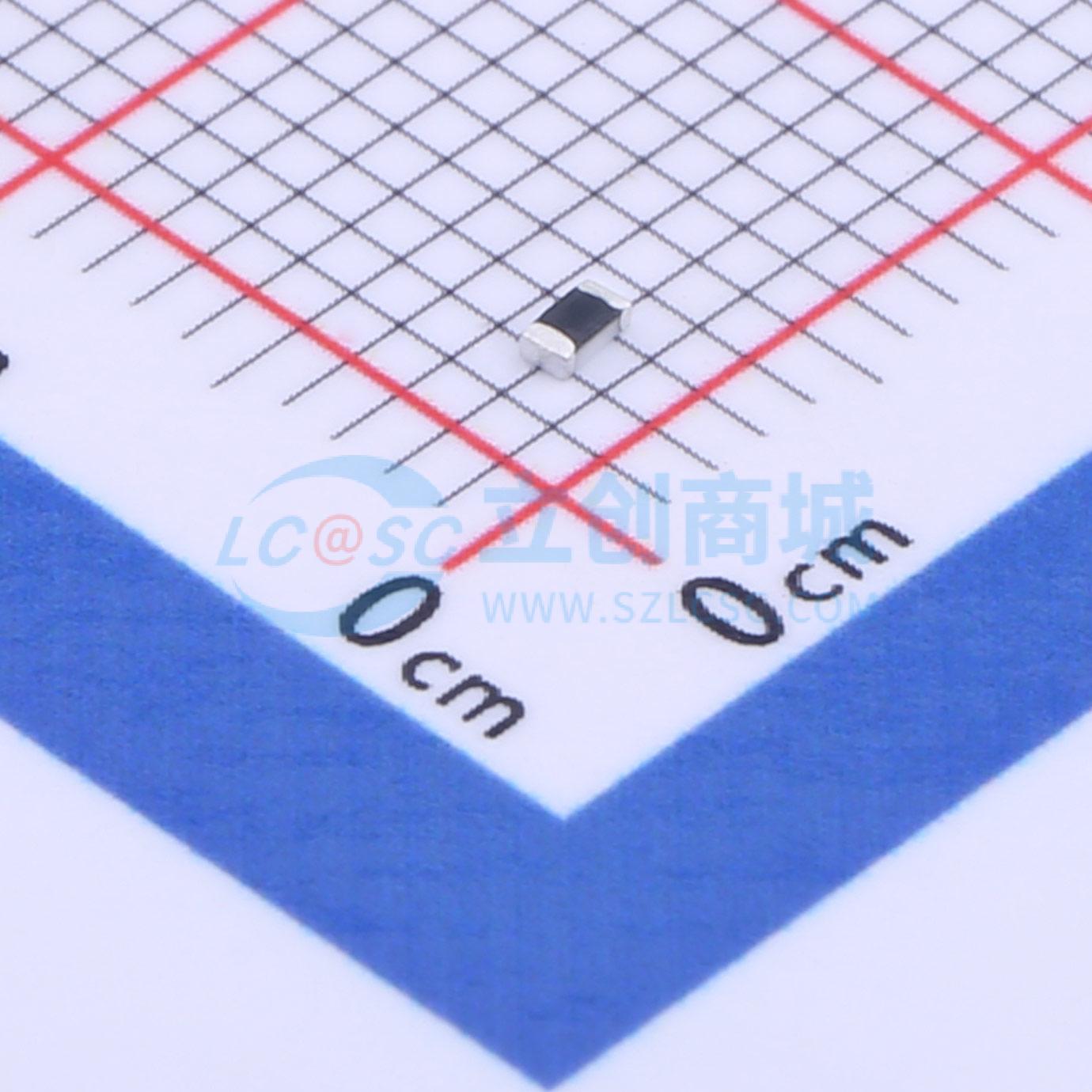

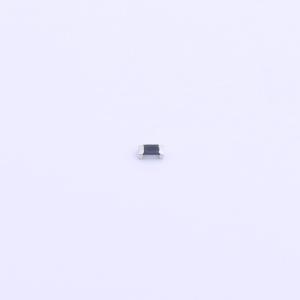

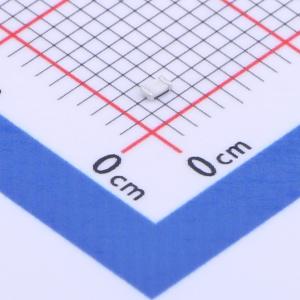

CG0603MLC-05E
钳位电压30V 0603压敏电阻
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ChipGuard 汽车级MLC系列是一种专为需要ESD保护的电路设计的低于1 pF的保护器。CGA-MLC系列提供行业标准0402和0603封装选项。除了具有非常低的电容外，这些保护器对ESD事件的响应时间极快，使其非常适合保护各种高速数字电子应用。
- 品牌名称
- BOURNS
- 商品型号
- CG0603MLC-05E
- 商品编号
- C840634
- 商品封装
- 0603
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 30V | |
| 反向电流(Ir) | 10nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| Cj-结电容 | 0.2pF |
商品概述
ChipGuard MLC系列是电容低于1 pF的保护器，专为需要ESD保护的电路而设计。CGA - MLC系列采用行业标准的0402和0603封装。除极低电容外，这些保护器对ESD事件响应极快，非常适合保护各类高速数字电子应用。该系列完全符合AEC - Q200标准。
商品特性
- 符合AEC - Q200标准
- 提供符合IEC 61000 - 4 - 2 4级标准的ESD保护
- 对ESD冲击的响应时间<1 ns
- 低漏电流
- 极低电容（典型值0.2 pF）
- 双向器件
- 具备多次抗冲击能力
应用领域
- 摄像头链路
- 传感器
- 触摸屏接口
- GPS
- 天线
- USB 3.0
- 高速通信总线
