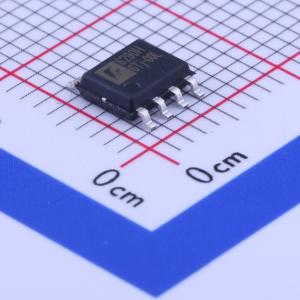

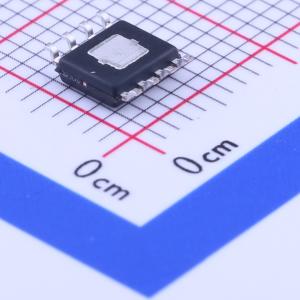

FP6290HXR-G1

FP6290H低噪声升压模式PWM转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FP6290H是一款电流模式升压DC-DC转换器,内置0.15Ω的3A、14V功率MOSFET,具有高效率。可选高频开关频率,提供低噪声输出。外部补偿网络使其系统稳定灵活。
品牌名称: Advanced Analog Technology(类比)
商品型号: FP6290HXR-G1
商品编号: C88321
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.42克(g)

商品参数

商品概述

FP6290H 是一种电流模式升压DC-DC转换器。其内置0.15Ω功率MOSFET的PWM电路使得该转换器具有很高的电源效率。可选择的高开关频率允许更快的环路响应，并且可以通过低噪声输出轻松滤波。其误差放大器的同相输入端连接到内部1.24V精密参考电压。软启动时间可以通过外部电容编程，以设定输入电流上升速率。电流模式控制和外部补偿网络使得系统稳定变得简单而灵活。

FP6290H 采用SOP-8L (EP) 和 DFN-8L 封装。结合低ESR电容，可以减少升压应用中的PCB空间。

商品特性

可调输出电压范围从VCC到12V
内部固定PWM频率：640kHz / 1.2MHz
频率选择引脚
精密反馈参考电压：1.24V
内置0.15Ω，3A，14V功率MOSFET
外部可编程软启动功能（SS）
关断电流：0.1μA
过流保护
封装：SOP-8L（EP），DFN-8L

应用领域

LCD显示器
数码相机
手持设备
便携式产品

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.6V~5.5V
	输出电压	12V
	输出电流	3A
	开关频率	640kHz~1.2MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
