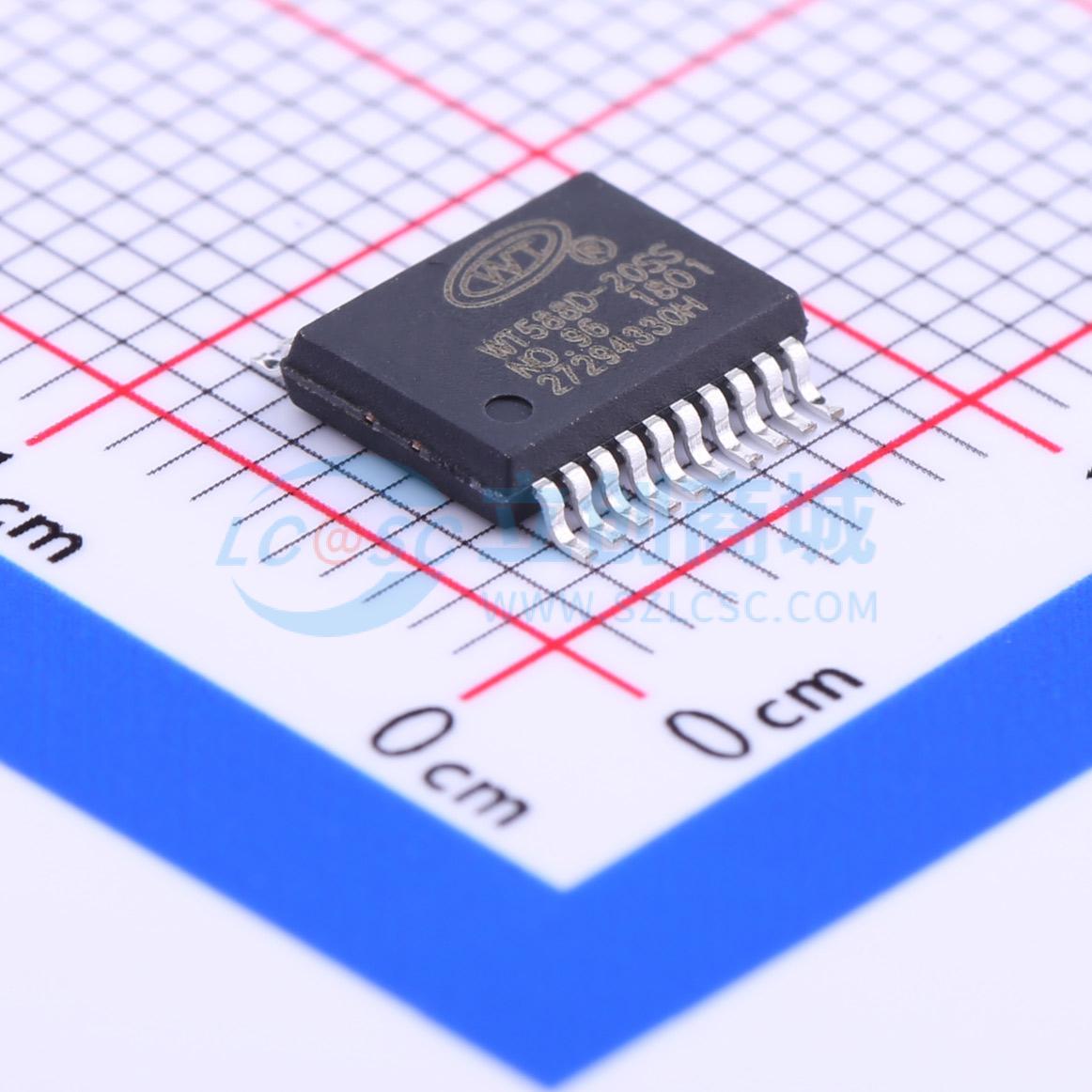

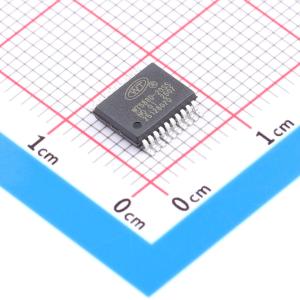

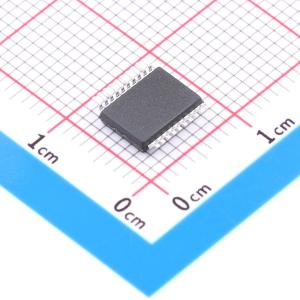

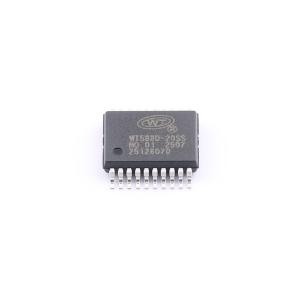

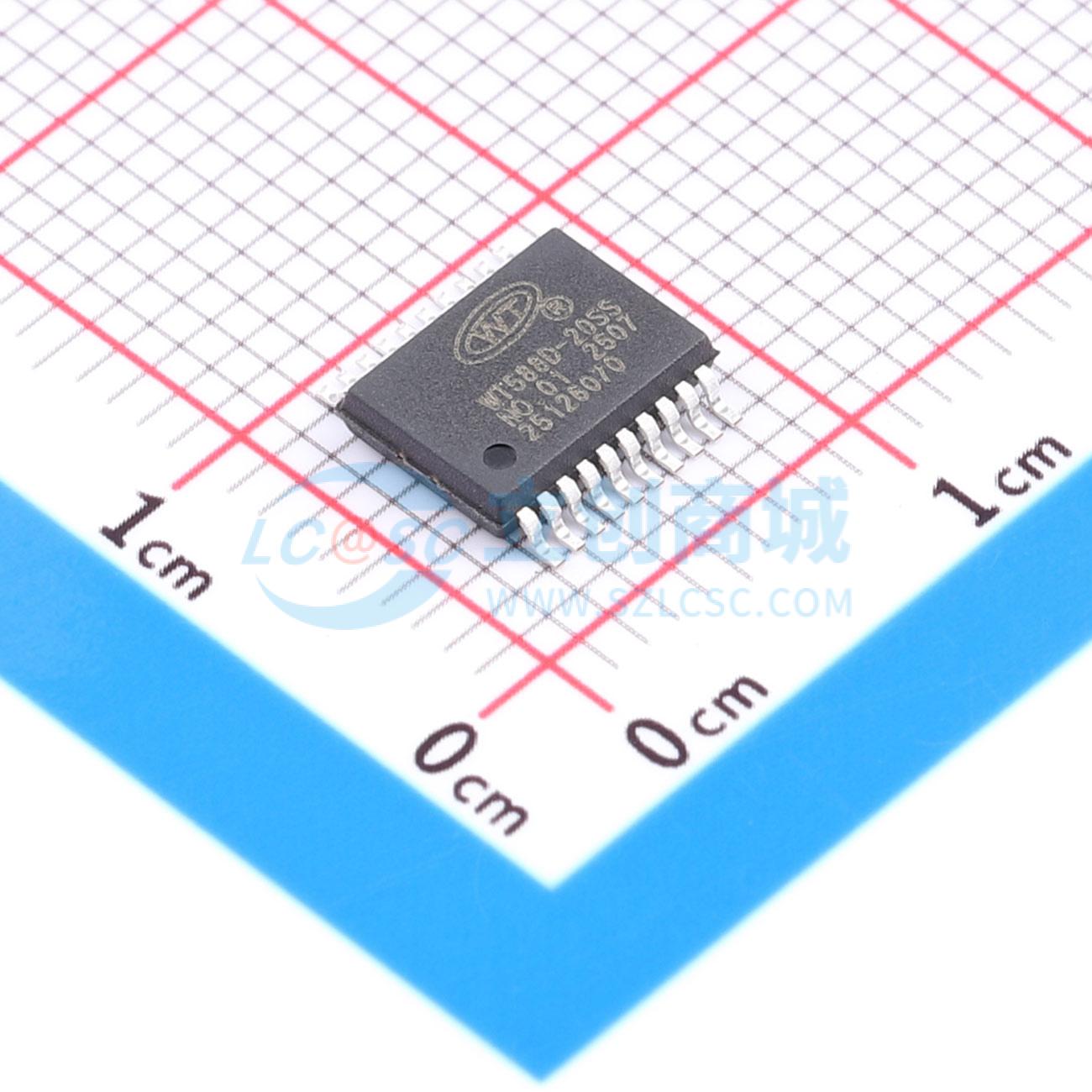

WT588D-20SS

WT588D 语音芯片是一款功能强大的可重复擦除烧写的语音单片机芯片。高度集成的单片机技术足于取代复杂的外围控制电路。配套WT588D VoiceChip上位机操作软件可随意更换控制模式，把信息下载到SPI-Flash上即可。软件操作方式简洁易懂，撮合了语音组合技术，大大减少了语音编辑的时间。完全支持在线下载，通电情况下也可通过下载器给关联的SPI-Flash下载信息，给芯片电路复位一下，就能更新到刚下载进来的控制模式。 支持插入静音模式，插入静音不占用SPI-Flash内存的容量，一个地址位可插入10ms~25min的静音； 按键控制模式下触发方式灵活，可随意设置任意按键为脉冲可重复触发、脉冲不可重复触发、无效按键、电平保持不可循环、电平保持可循环、电平非保持可循环、上一曲不循环、下一曲不循环、上一曲可循环、下一曲可循环、音量 + 、音量 - 、播放/暂停、停止、播放/停止等15种触发方式，最多可用10个按键触发控制输出； 3×8按键组合控制模式下能以脉冲可重复触发的方式触发24个地址位语音，所触发地址位语音可在0~219之间设置； 控制模式可用8个控制端口进行控制，仅限于WT588D - 32L、WTW - 2； 一线串口控制模式可通过发码端控制语音播放、停止、循环播放和音量大小，或者直接触发0~219地址位的任意语音，发码速度600us~2000us； 三线串口控制模式和三线串口控制控制端口扩展输出模式之间可通过发码切换，三线串口控制模式下，能控制语音播放、停止、循环播放和音量大小，或者直接触发0~219地址位的任意语音，三线串口控制控制端口扩展输出可以扩展输出8位，在两种模式下切换，能让上一个模式的最后一种状态保持着进入下一个模式。 PWM和DAC输出方式，PWM输出可直接推动0.5W/8Ω的扬声器，DAC输出外接功放，音质好。 应用范围广，几乎可以涉及到所有的语音场所，如报站器、报警器、提醒器、闹钟、学习机、智能家电、治疗仪、电子玩具、电讯、倒车雷达以及各种自动控制装置等场所，工艺上达到工业应用的要求。

• 模块封装（带SPI - Flash及外围电路）有DIP16、DIP28，芯片封装有DIP18、SSOP20和LQFP32形式；
• 根据外挂或者内置SPI - Flash的不同，播放时长也不同，支持2M～32Mbit的SPI - Flash存储器；
• 内嵌DSP高速音频处理器，处理速度快；
• 内置13Bit/DA转换器，以及12Bit/PWM输出，音质好；
• PWM输出可直接推动0.5W/8Ω扬声器，推挽电流充沛；
• 支持DAC/PWM两种输出方式；
• 支持加载WAV音频格式；
• 支持加载6K～22KHz采样率音频；
• 支持对已加载语音播放试听；
• 可通过专业上位机操作软件，随意组合语音，可插入静音，插入的静音不占用内存的容量，一个已加载语音可重复调用到多个地址；
• 220段可控制地址位，单个地址位最多可加载128段语音，地址位内的语音组合播放；
• 最多可加载500段用于编辑的语音；
• USB下载方式，支持在线下载/脱机下载；即便是在芯片通电的情况下，也一样可以正常下载数据到SPI - Flash；
• 芯片复位时间5ms；
• 支持MP3控制模式、按键控制模式、3×8按键组合控制模式、并口控制模式、一线串口控制模式、三线串口控制模式以及三线串口控制控制端口扩展输出模式；
• 三线串口控制模式切换到三线串口控制控制端口扩展输出模式只需发送数据就可以进行切换。切换后仍可把切换前的最后一工作状态带进切换后的模式工作；
• 任意设定显示语音播放状态信号的BUSY输出方式；
• 抗干扰性强，可应用在工业领域；
• 语音播放停止马上进入休眠模式，芯片转为完全停止状态；
• 15种按键控制模式，任意一个按键可设定任意一种控制模式；
• 配套WT588D VoiceChip上位机软件，接口简单，使用方便。能极大限度的发挥出WT588D语音单片机的各项功能；
• 简单的单片机编写方式，摆脱以往复杂繁琐的汇编思维；
• 单个芯片支持外挂多个存储器；
• 插入的静音时间范围10ms~25min；
• 工作电压DC2.8V~5.5V；
• 静态休眠电流小于10uA；
• 支持8和弦MIDI播放（此功能有待开放）。

• 报站器
• 报警器
• 提醒器
• 闹钟
• 学习机
• 智能家电
• 治疗仪
• 电子玩具
• 电讯
• 倒车雷达
• 各种自动控制装置
