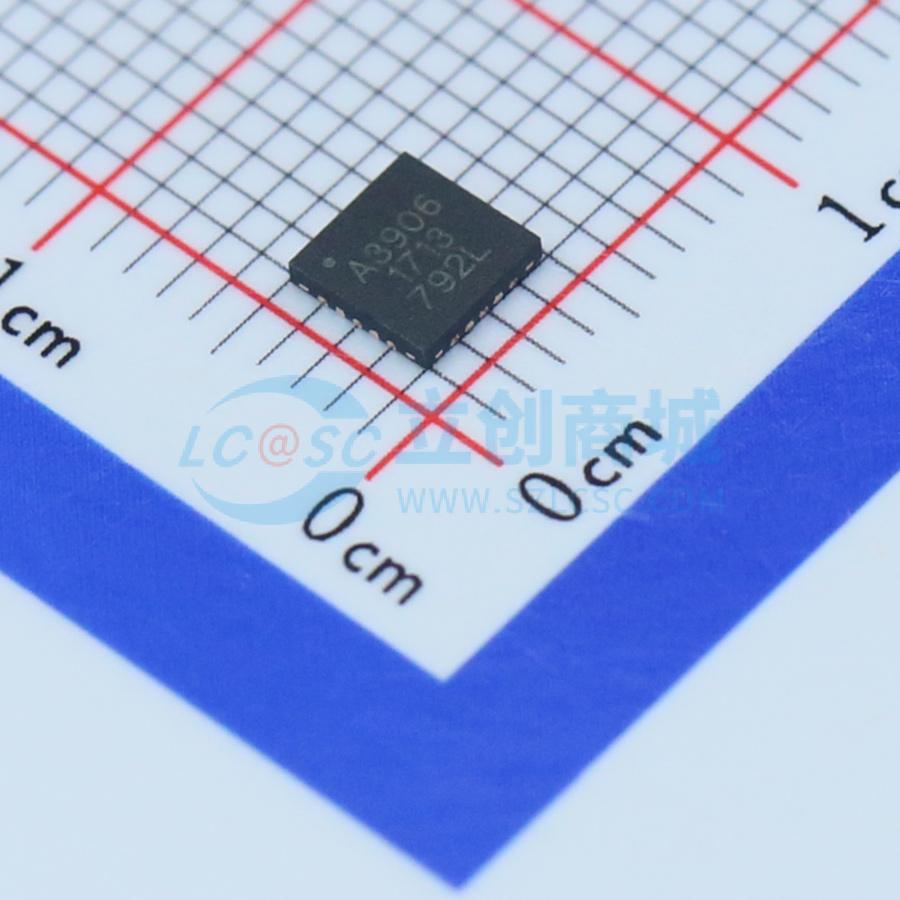

A3906SESTR-T

A3906专为低压步进电机以及单直流电机和双直流电机的脉宽调制（PWM）控制而设计，每通道输出电流最高可达1 A，工作电压范围为2.5至9 V。 A3906内置固定关断时间的PWM定时器，可根据电流检测电阻的选择来设定峰值电流。它提供过流输出标志，当电机绕组中的电流达到由检测电阻确定的峰值电流时，会通知用户。故障输出不影响驱动器的运行。 A3906采用20引脚、4 mm × 4 mm、标称总高度0.75 mm的QFN封装，带有外露焊盘以增强散热性能。它无铅（Pb），引脚框架采用100%雾锡电镀。 A3906是一款双全桥低压电机驱动器，可驱动一台步进电机、两台直流电机或一台大电流直流电机。与典型的双极晶体管驱动器相比，MOSFET输出级大幅降低了A3906输出端的压降和功耗。 输出电流可通过对输入进行脉宽调制（PWM）来调节。除支持驱动器的外部PWM外，当绕组中的电流超过由检测电阻确定的峰值电流时，A3906会通过对源极驱动器进行内部PWM来限制峰值电流。故障输出会通知用户已达到峰值电流。如果不需要内部电流限制，检测引脚应接地。 内部电路保护包括带迟滞功能的热关断、欠压锁定、内部钳位二极管和交叉电流保护。 A3906专为便携式应用而设计，提供断电低电流睡眠模式，工作电压范围为2.5至9 V。 外部PWM 可通过对输入进行脉宽调制来实现输出电流调节。通过将一个输入置高，同时对另一个输入进行PWM操作，可选择慢衰减模式。将一个输入置低，同时对另一个输入进行PWM操作，则会实现快衰减。 消隐 此功能在输出切换时对电流检测比较器的输出进行消隐。对比较器输出进行消隐，可防止因钳位二极管的反向恢复电流或与负载电容相关的开关瞬变而导致的误过流检测。消隐时间tBLANK约为3 μs。 睡眠模式 这是一个低电平有效控制输入，用于在A3906不使用时将功耗降至最低。这会禁用大部分内部电路，包括输出驱动器、内部稳压器和电荷泵。逻辑高电平允许正常运行。从睡眠模式退出时，在发出命令前等待1.5 ms，以使内部稳压器和电荷泵稳定。 使能 当所有逻辑输入拉至逻辑低电平时，桥路输出被禁用。输出禁用时，电荷泵和内部电路继续运行。 电荷泵（CP1、CP2、CP3和CP4） 当电源电压低于3.5 V时，两级电荷泵将输入电压提升至电源电压以上最高7 V。电荷泵用于产生高于VBB的电源电压，以驱动源极侧DMOS栅极。为实现泵浦功能，应在CP1和CP2之间以及CP3和CP4之间连接一个0.1 μF的陶瓷电容。VCP和VBB之间需要一个0.1 μF的陶瓷电容，作为储能电容为高端DMOS器件供电。 热关断 如果结温达到165 °C，A3906将禁用输出。当结温下降15 °C时，输出将重新启用。 制动模式 驱动直流电机时，当A3906的两个输入（IN1和IN2，或IN3和IN4）均为高电平时，它将进入制动模式（两个灌电流驱动器导通）。制动期间无保护功能，因此必须注意确保制动期间的峰值电流不超过绝对最大电流。 内部PWM电流控制 每个全桥由一个固定关断时间的PWM电流控制电路控制，该电路将负载电流限制在所需值ITRIP。最初，一对对角的源极和灌电流DMOS输出导通。

• 约2.5至9 V工作电压
• 内部PWM电流限制控制
• 同步整流以降低功耗
• 峰值电流输出标志
• 欠压锁定
• 低RDS(on)输出
• 小封装
• 直流电机制动模式
• 睡眠功能
• 交叉电流保护
• 热关断

• 数码相机（DSC）
• 手机摄像头
• USB供电设备
• 电池供电设备
