- 引脚图
- 焊盘图
温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | - | |
| 耗散功率(Pd) | 415W | |
| 整流电流 | 60A | |
| 直流反向耐压(Vr) | 1.4kV |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 2.04V@60A | |
| 非重复峰值浪涌电流 (Ifsm) | - | |
| 反向电流(Ir) | 200uA@1400V | |
| 反向恢复时间(Trr) | - | |
| 工作结温范围 | -55℃~+150℃ |
商品概述

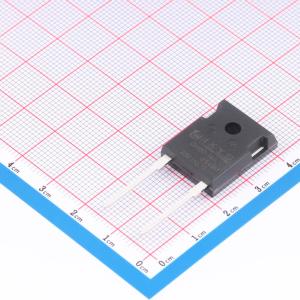

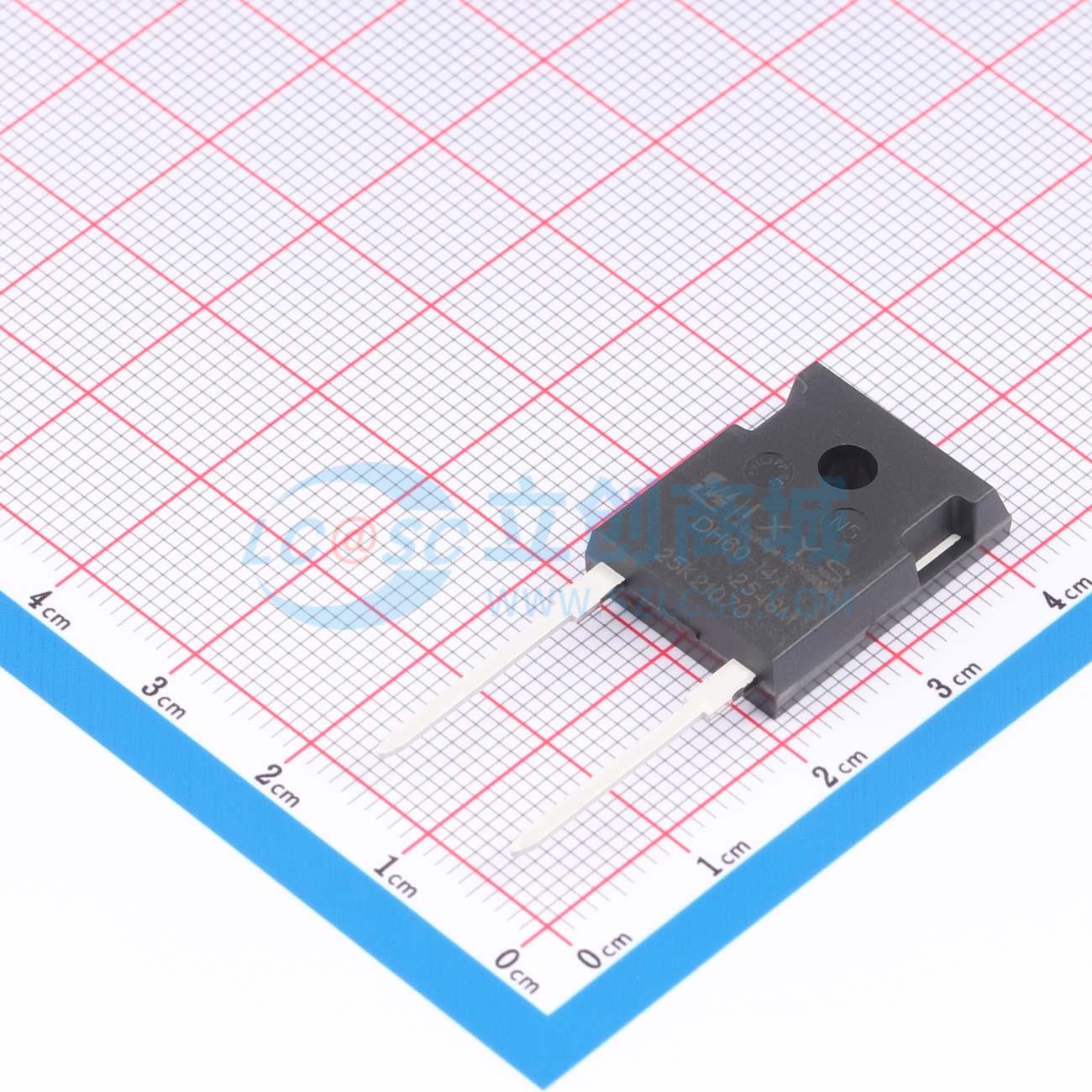

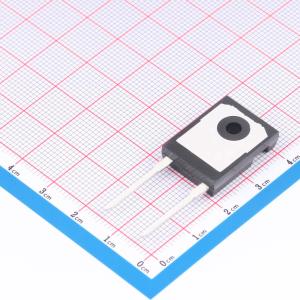

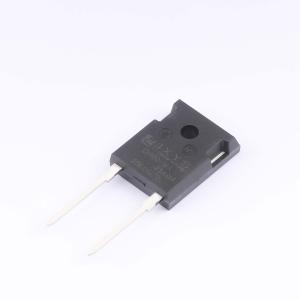

高性能快速恢复二极管，低损耗且具有软恢复特性的单二极管。反向重复峰值电压VRRM = 1400V，平均正向电流IEAV = 60A，反向恢复时间trr = 230ns。型号为DH60 - 14A，背面为阴极。
商品特性
- 平面钝化芯片
- 极低的漏电流
- 极短的恢复时间
- 改善的热性能
- 极低的反向峰值电流Irm值
- 非常软的恢复特性
- 雪崩电压额定值确保可靠运行
- 软反向恢复以降低电磁干扰/射频干扰
- 低Irm可降低：
- 二极管内的功耗
- 换向开关的导通损耗
应用领域
高频开关器件的反并联二极管、抗饱和二极管、缓冲二极管、续流二极管、开关模式电源整流器、不间断电源
