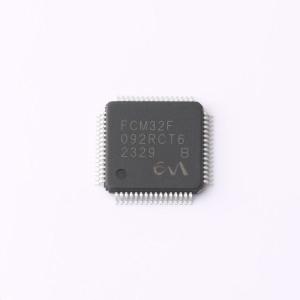

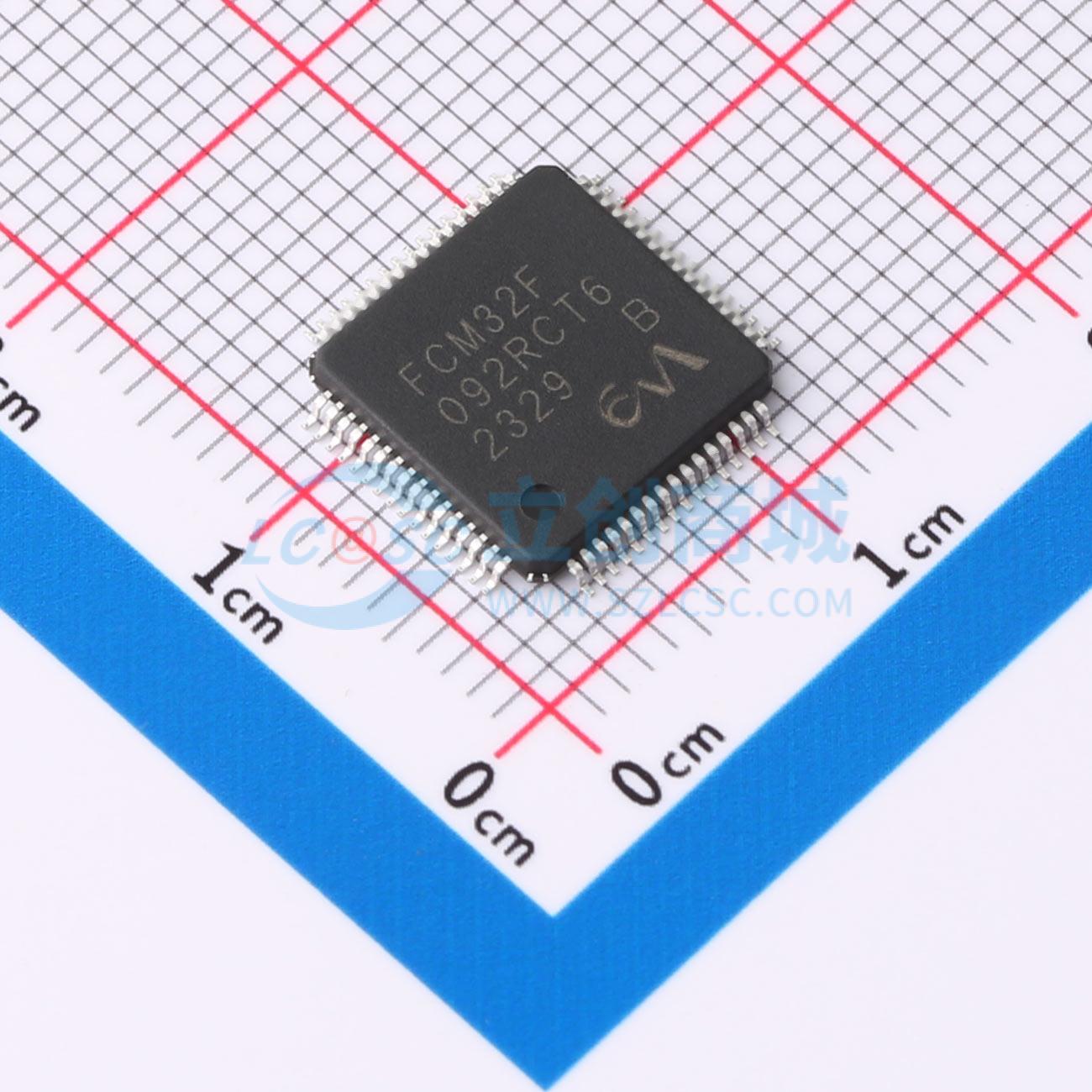

FCM32F092RCT6

FCM32F092 单片机包含可以工作在 72 MHz 的 32 位高性能 ARM Cortex-M0 RISC 核，高速内嵌存储（最多 256 Kbytes FLASH 和 24 Kbytes SRAM），丰富的高性能外设和 I/O。不同型号提供标准通信接口（I2C、SPI/I2S、USART、HDMI-CEC）、USB 全速从设备（免晶振）、bxCAN、12-bit ADC、7 个通用 16-bit 定时器、1 个通用 32-bit 定时器、1 个 16-bit 先进控制 PWM 定时器等。 FCM32F092 单片机可以在 1.8~5.5V 电源范围、-40 至 85℃ 温度范围内工作。综合的节电模式适用于低功耗应用。 FCM32F092 单片机包含多种不同硬封装，从 48 至 68 PIN。也可以根据需要提供 DIE。根据封装的不同，包含不同的外设。 这些特征使得 FCM32F092 单片机非常适合宽范围应用，例如应用控制和用户接口、手持设备、A/V 接收器和数字电视、PC 外设、游戏周边、GPS 平台、工业应用、PLC、打印机、扫描仪、警报系统、视频连接和 HVAC。

• ARM 32 位 Cortex-M0 CPU，最高频率 72 MHz
• 128/256 KB FLASH 存储器，FLASH 工作速度为 24MHz，可按此设置等待周期
• 24KB SRAM
• CRC 计算单元
• HAU 计算单元，支持硬件整数除法及开方运算
• PLib（Private Library，私有库）确保重要代码不被读出
• 数字和 I/O 供电：VDD = 1.8 - 5.5V
• 模拟供电：VDDA = 1.8 - 5.5V
• 可选 I/O 供电：VDDIO2 = 1.8 - 5.5V
• 上电/掉电（POR/PDR）复位
• 可编程电压检测（PVD）
• 低功耗模式：睡眠、停止、待机
• 4 - 24 MHz 高频晶体振荡器
• 32 KHz 低频振荡器用于带校准的 RTC
• 带自动校准功能的 48MHz RC 振荡器，并 6 分频得到 8MHz
• 内部 40 KHz RC 振荡器
• PLL 用于 CPU 时钟
• 最多 56 个快速 I/O
• 全部可映射至外部中断向量
• 可 5V 输出（VDD = 5V）
• 除 ADC 共用引脚外，可在 3V 供电时容忍外部 5V 电平
• 14 个支持通过 VDDIO2 独立供电
• USB DP、DM 由 VDD 供电
• 2 个 DMA 控制器，共 12 通道
• 1 个 12 位、1us ADC（最多 16 通道）
• 转换范围：0 – 5.5 V
• 温度传感器
• 2 个模拟比较器
• 最多 18 通道电容触摸
• 日历 RTC，支持从 Stop/Standby 闹钟和周期性唤醒
• 12 个定时器
• 1 个 16 位先进定时器，带死区和刹车功能的马达控制 PWM
• 1 个 32 位和 7 个 16 位定时器，最多至 4 输入 IC/OC/OCN，支持正交编码输入
• PWM 支持 PLLCLK*2 的输入时钟
• 独立看门狗和系统看门狗定时器
• SysTick 定时器
• 2 个 I2C 接口，支持 FMP（1Mbit/s），20mA 灌电流，SMBus/PMBus 和唤醒
• 最多 8 个 U(S)ART，支持主同步 SPI 和 modem 控制；3 个带 ISO7816 接口、LIN、IrDA、自动波特率检测和唤醒功能
• 2 个 SPI（36 Mbit/s），支持 4 - 16 位数据帧，带 I2S 接口
• SPI2 支持全双工 I2S，由 I2S2 和 I2S2EXT 组合
• 2 个 bxCAN 接口
• USB 2.0 全速 Device 接口。Device 可从内部 48MHz 振荡器运行（免晶振），支持 BCD 和 LPM
• LED 灯条控制接口 LLSI，支持 7 通道
• HDMI CEC，支持唤醒功能
• 调试模式 2 线串行调试（SWD）
• 96 位唯一 ID
• 封装：QFN32、LQFP48、UQFPN48、LQFP64、UQFPN64、UQFPN68

• 应用控制和用户接口
• 手持设备
• A/V 接收器和数字电视
• PC 外设
• 游戏周边
• GPS 平台
• 工业应用
• PLC
• 打印机
• 扫描仪
• 警报系统
• 视频连接
• HVAC
