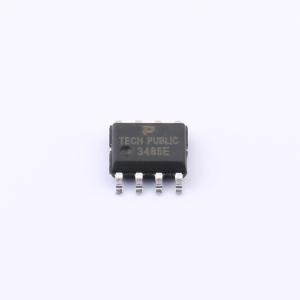

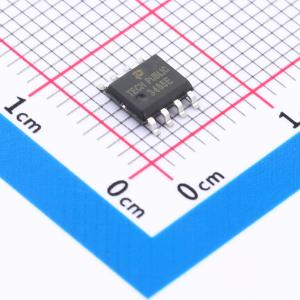

TP3485ES8
低功耗、限斜率 RS-485/RS-422 收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TP3485ES8是一款具有3.0V~5.5V宽电源电压范围，总线端口ESD保护能力超过15kV HBM，总线耐压范围±15V，半双工，低功耗，完全符合TIA / EIA-485标准要求的RS-485收发器。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP3485ES8
- 商品编号
- C7603388
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.20348克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 10Mbps | |
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 静态电流 | 700uA | |
| 通讯模式 | 半双工 |
商品概述
TP3485ES8 是一款 RS-485 收发器，具有 3.0V 至 5.5V 的宽电源电压范围，总线端口 ESD 保护能力超过 ±15kV HBM，总线耐压范围为 ±15V，半双工，低功耗，并完全符合 TIA/EIA-485 标准的要求。
TP3485ES8 包括一个驱动器和一个接收器，两者都可以独立启用和关闭。当两者都禁用时，驱动器和接收器的输出都处于高阻态。TP3485ES8 具有 1/8 负载，允许 256 个 TP3485ES8 收发器连接到同一通信总线上。它可以实现高达 10Mbps 的无误码数据传输。
TP3485ES8 的工作电压范围为 3.0V 至 5.5V，并具有故障安全、过温保护、限流保护和过压保护功能。
应用领域
- RS485 通信
- 电平转换器
- 安全设备
- 工业控制设备
- 瓦时计
