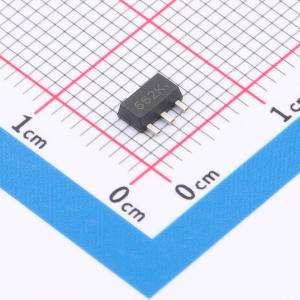

温馨提醒：图片仅供参考，商品以实物为准

XC6206-3.3V

低功耗LDO，采用CMOS和激光微调技术，兼容低ESR陶瓷电容

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: YONGYUTAI(永裕泰)
商品型号: XC6206-3.3V
商品编号: C7603199
商品封装: SOT-89
包装方式: 编带
商品毛重: 0.03044克(g)

商品参数

商品概述

XC6206系列是采用CMOS和激光微调技术制造的高精度、低功耗三端正电压稳压器。该系列能够以极小的压降提供大电流。XC6206由限流电路、驱动晶体管、精密参考电压和误差校正电路组成。该系列与低ESR陶瓷电容兼容。限流折返电路既作为短路保护，也作为输出引脚的输出电流限制器。输出电压通过激光微调技术在内部设定，可在1.2V至5.0V范围内以0.1V的增量进行选择。XC6206系列采用SOT - 89封装。

商品特性

低功耗
低压降
低温度系数
低静态电流：6V时为5μA
输出电压精度：公差 ±2%

应用领域

电池供电设备
参考电压源
相机、摄像机
便携式AV系统
手机
便携式游戏设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	8V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	55dB@(1kHz)
	压差	190mV@(100mA)

	属性	参数值
	静态电流(Iq)	5uA
	噪声	30uVrms
	功能特性	短路保护；过流保护
	工作温度	-40℃~+85℃
	输出类型	固定
	输出通道数	1
