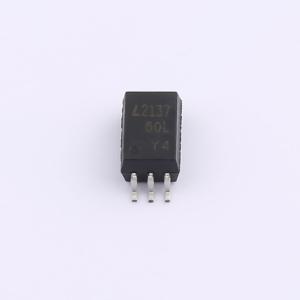

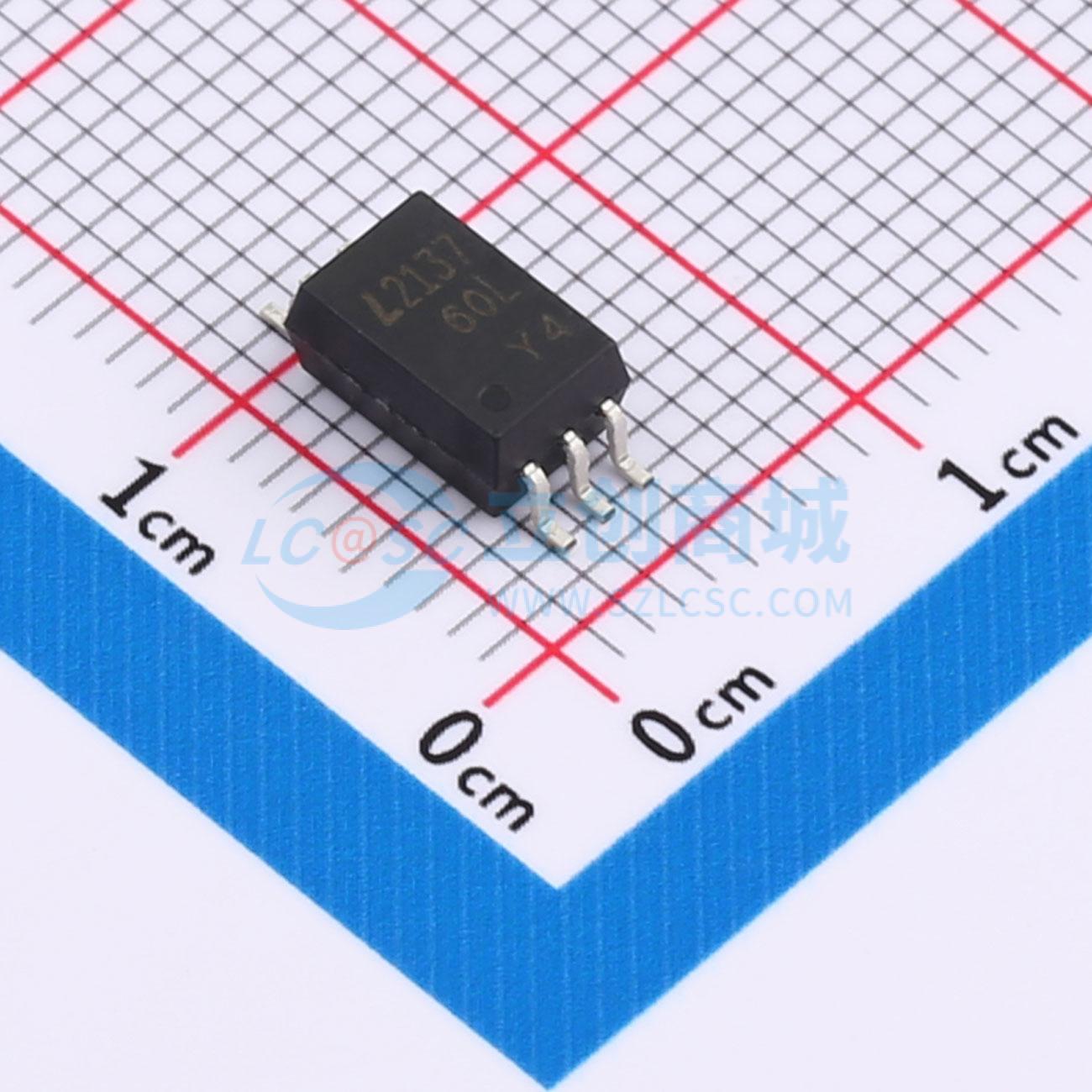

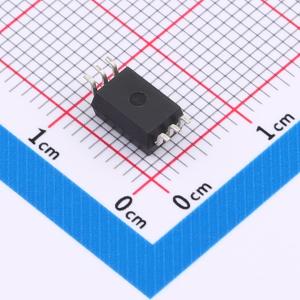

LTV60LPTA1-V
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | - | |
| 正向压降(Vf) | 1.38V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | - | |
| 上升时间(tr) | 16ns | |
| 下降时间 | 7ns | |
| 工作温度 | -40℃~+105℃ | |
| 电流传输比(CTR)最小值 | - | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | - |
商品概述
LTV - 60L系列由高效的铝镓砷（AlGaAs）发光二极管和高速光检测器组成。这种设计为光耦合器的输入和输出端提供了出色的交流和直流隔离。光检测器的输出采用集电极开路肖特基钳位晶体管。内部屏蔽确保了高共模瞬态抗扰度。在3.3V时，保证的共模瞬态抗扰度高达15KV/μs。光耦合器的工作参数在-40℃至+105℃的温度范围内得到保证。
商品特性
- 双电压工作（3.3/5V）
- 封装电气间隙/爬电距离为8mm
- 高速 - 典型值为15MBd
- 在-40℃至+105℃温度范围内性能有保证
- 内部屏蔽，具有高共模抑制比（CMR），与LVTTL/LVCMOS兼容
- 低输入电流能力：5mA
- LTV - 60LP和LTV - 60LW通过UL 1577认证，可承受5000Vrms电压1分钟
- LTV - 60LP通过VDE DIN EN 60747 - 5 - 5认证，VIORM = 891V峰值；LTV - 60LW的VIORM = 1140V峰值
应用领域
- 线路接收器中的隔离
- 计算机外设接口
- 接地环路消除
- 模数、数模转换的数字隔离
- 脉冲变压器替代
- 电机驱动器中的功率晶体管隔离
- 微处理器系统、计算机及其外设之间的接口
