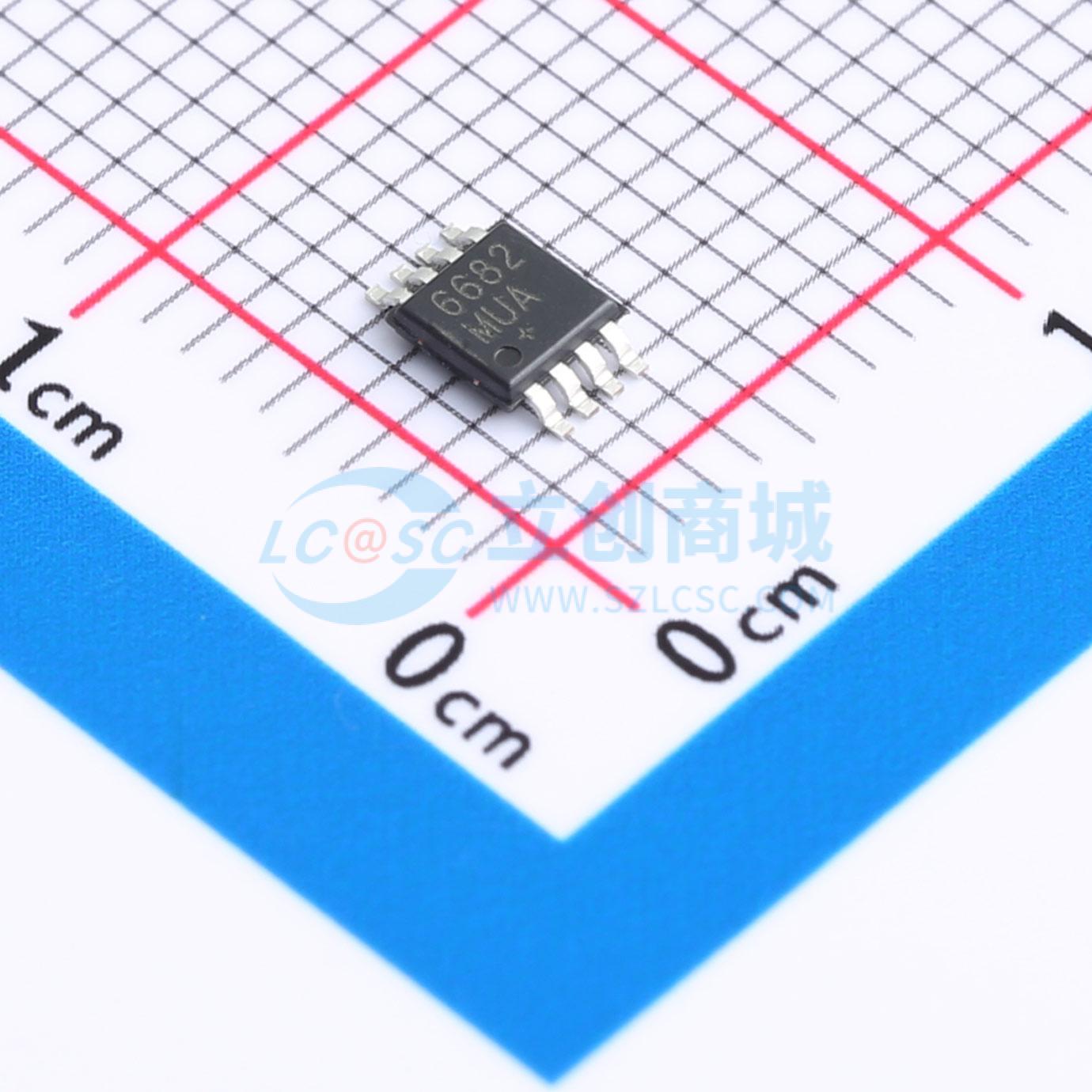

MAX6682MUA

热敏电阻到数字转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX6682MUA
商品编号: C7599458
商品封装: uMAX-8
包装方式: 袋装
商品毛重: 0.013克(g)

商品参数

商品概述

MAX6682是一款精密接口电路，可为低成本热敏电阻供电，并将其随温度变化的电阻转换为10位数字数据。MAX6682仅在进行测量时为热敏电阻供电，将热敏电阻的功耗降至最低，这几乎消除了自热现象，而自热是热敏电阻误差的主要来源。其简单的串行接口与常见的微控制器兼容。MAX6682使用内部10位ADC将电阻REXT两端的电压降转换为数字输出。通过测量REXT两端的电压，当使用NTC热敏电阻时，输出代码与温度直接相关。尽管热敏电阻的电阻与温度之间的关系是非线性的，但在适当选择REXT的情况下，REXT两端的电压在有限的温度范围内具有合理的线性度。数字输出为10位加符号字，11位数字字与REXT两端电压（相对于VR+归一化）之间的关系由公式DOUT = ((VREXT / VR+) - 0.174387) × 8 / 0.010404给出。

商品特性

将热敏电阻温度转换为数字数据
低平均热敏电阻电流，将自热误差降至最低
低电源电流，21μA（典型值），包括10kΩ热敏电阻电流
内部电压基准使热敏电阻与电源噪声隔离
10位分辨率
适用于任何热敏电阻温度范围
输出数据按比例缩放，可直接读取0°C至+50°C的温度
简单的SPI兼容接口
小型8引脚μMAX封装

应用领域

暖通空调
医疗设备
电池组/充电器
家用电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	温度传感器
	检测温度	-
	精度	-
	工作电压	3V~5.5V
	待机电流	7uA

	属性	参数值
	接口类型	SPI
	温度转换时间	64ms
	温度分辨率	10bit
	工作温度	-
	功能特性	低功耗待机
