CSH-SGFB-100-UFFR

价格：￥104.62价格含税（税率13%）

10+￥101.89

个

(100个/袋，最小起订量1个，递增量：1)

￥0.00

近期成交0单

商品参数

参数完善中

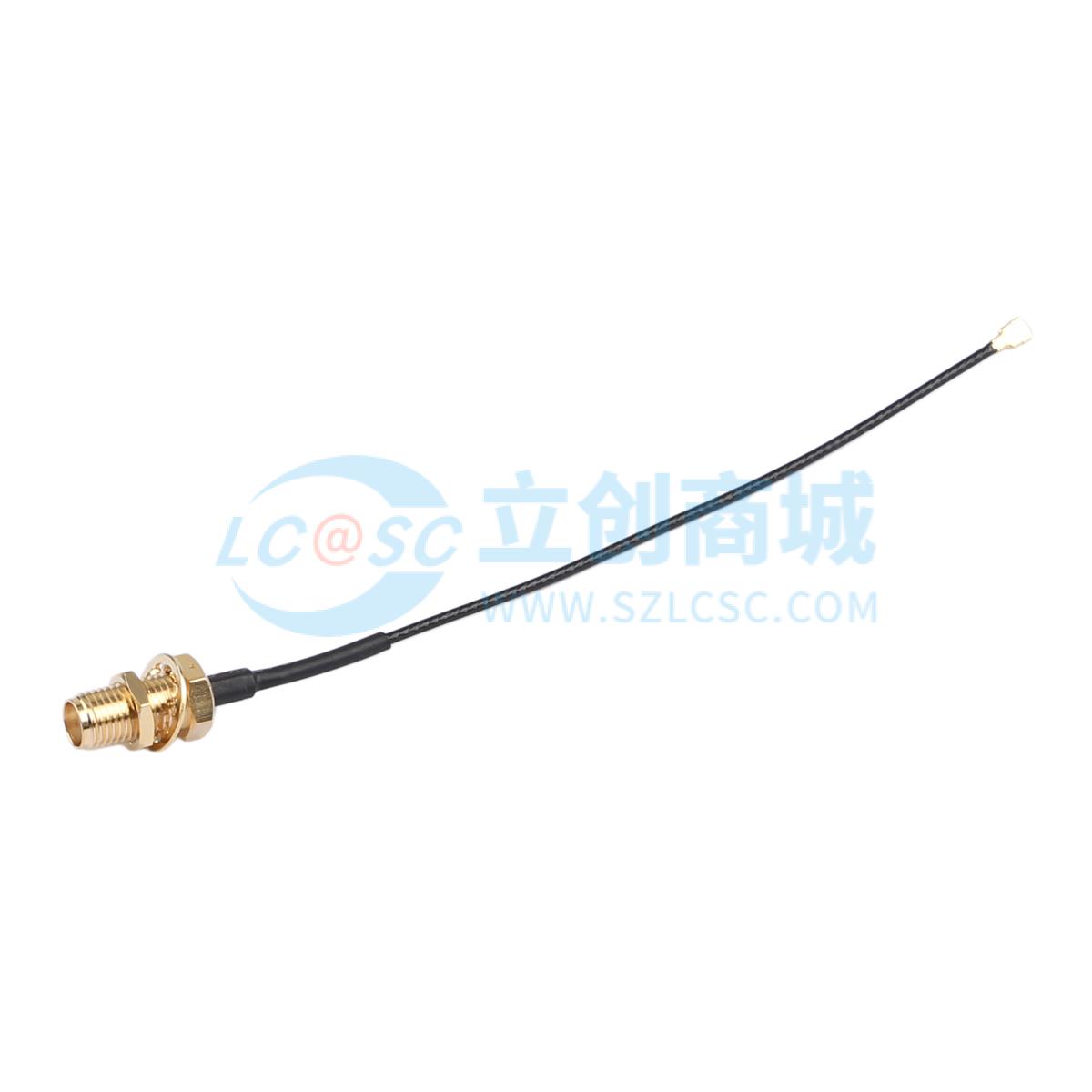

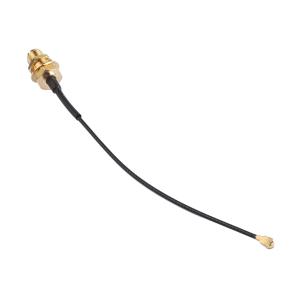

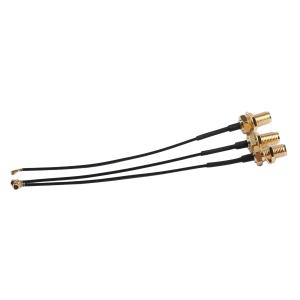

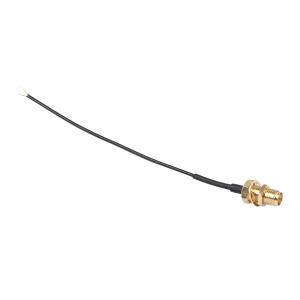

1 电缆结构：采用1.32mm双屏蔽50Ω同轴电缆，内层导体为7股32AWG镀银铜，介质为FEP（透明），外层导体1和2为镀银铜编织（16/4/0.050，覆盖率分别为89.4%、78.4%），护套为黑色FEP，具备优异的屏蔽与传输性能

2 连接器配置：SMA母头（插座）镀金，配备镀金黄铜垫圈，1/4"-36UNS六角螺母需单独采购；U.FL型母插座采用黄铜镀金，兼容MHF、AMC、UMCC接口标准

3 电气性能：阻抗稳定50Ω，VSWR≤1.3@6GHz，绝缘电阻≥500MΩ，耐压200V AC，工作温度范围-40℃至+90℃，满足宽频信号低损耗传输需求

4 机械可靠性：SMA连接器安装扭矩0.9N·m（8.0in lbs），耦合螺母保持力≥60lbs，连接器耐用性≥500次循环；U.FL插头卡扣连接稳固，抗腐蚀且接触可靠

5 合规与测试：连接器与电缆符合RoHS无铅标准，经腐蚀、振动、机械与热冲击测试，适配宽频应用场景

1 射频通信系统：路由器、无线AP、物联网网关等设备中，实现SMA（面板安装）与U.FL（小型模块）接口的射频信号传输

2 测试测量领域：射频测试仪器（信号发生器、频谱分析仪）与被测设备间的临时/固定连接，保证测试信号精准传输

3 消费电子与工业设备：无人机、智能穿戴、工业传感器（RFID阅读器）等小型设备中，连接射频模块与外部天线/测试端口

4 研发与原型设计：电子工程师原型机开发、电路调试阶段，快速搭建射频链路，适配不同厂商小型连接器，加速开发流程

1 安装操作：SMA连接器安装扭矩严格控制为0.9N·m（8.0in lbs）；U.FL插头插拔需轻按接口两侧，避免蛮力拉扯

2 弯曲与布线：电缆最小弯曲半径4.0mm，布线时避免过度弯曲或折叠，防止内部导体断裂、屏蔽层失效

3 环境要求：存储温度-40℃~90℃，避免长期暴露在潮湿、腐蚀性气体环境中，防止连接器镀层腐蚀、电缆护套老化

4 接口兼容性：U.FL插头仅兼容MHF、AMC、UMCC插座，使用前需确认设备接口类型

5 包装与存储：开封后剩余产品需密封保存，防止灰尘、湿气进入接口；长期存储建议放置在干燥、阴凉环境（温度-20℃~50℃，湿度≤60%RH）

6 安装孔尺寸：SMA端安装孔直径6.0mm，中心到边缘距离6.5mm，需匹配尺寸避免安装困难或损坏组件
