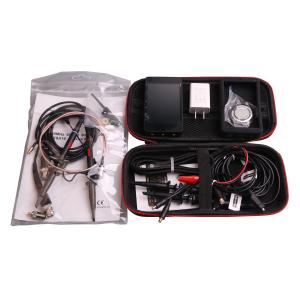

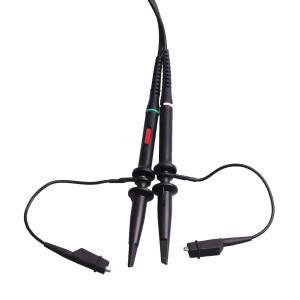

ALIENTEK(正点原子) 双通道手持数字示波器 DS100 50MHz 250MSa/s (示波器+黑色套-P6100探头线2根+MCX转BNC线)

  • 工业品

价格:513.0006

原价:¥ 523.47

商品型号
DS100
商品编号
C7589040
商品毛重

271克(g)

通道数
双通道
采样率
250MSa/s
  • 广东仓7

购买数量

(1/最小起订量1套,递增量:1)

总价金额:

0.00

近期成交12

  • 商品参数
  • 商品详情

商品参数

属性参数值
商品目录示波器
通道数双通道
采样率250MSa/s
带宽50MHz
显示类型数字
外观类型手持
属性参数值
通信接口类型USB
存储深度128K
功能时间测量;波形存储;触发功能
输入灵敏度范围10mV/div-100V/div
时基范围8-50s/div

商品详情

产品特点 FEATURES

1 **高精度测量**:DS100示波器具备±2%的电压精度和±1‰的频率精度,确保测量数据的准确性和可靠性。
2 **实时采样技术**:采用250MSa/s的实时采样率,避免了等效采样的混淆视听,提供清晰、真实的波形显示。
3 **双通道设计**:支持单双通道自由切换,最高采样率在单通道模式下可达250MSa/s,双通道模式下为125MSa/s,满足多种测试需求。
4 **智能化操作**:配备一键自动(AUTO)设置和一键居中功能,简化操作流程,快速定位波形。
5 **便携式设计**:体积小巧,仅为台式示波器的1/62,重量仅109g,便于携带和现场测试。
6 **信号发生器功能**:内置信号发生器,可输出方波、正弦波、三角波和锯齿波,频率范围广,适用于各种测试场景。
7 **波形分析与保存**:支持CSV和BMP格式的波形保存,方便后续分析和对比,波形存储深度达128Kpts,可放大至250倍进行详细分析。
8 **电池供电**:内置2000mAh电池,续航时间约7小时,适合野外或无电源环境下的使用。

产品介绍 INTRODUCTION
































使用场景 APPLICATIONS

ALIENTEK DS100手持数字示波器广泛应用于电子工程、科研教育、工业制造和维修检测等领域。具体使用场景包括:
1 **电路调试与故障排查**:工程师可以利用其高精度测量和双通道设计,快速定位电路中的问题点,进行有效的调试和修复。
2 **产品研发与测试**:在新产品开发过程中,DS100能够提供准确的信号分析,帮助研发人员验证设计的正确性和性能。
3 **教学与培训**:高校和培训机构可以使用该示波器进行电子学教学,让学生直观理解信号特性和电路行为。
4 **现场维护与检修**:由于其便携性和电池供电特性,DS100非常适合在现场环境中对设备进行快速检查和故障诊断。
5 **信号源应用**:内置的信号发生器功能使其能够在没有外部信号源的情况下生成标准波形,用于测试和校准其他设备。
在不同工作条件下,DS100凭借其稳定性和可靠性,能够提供一致的测量结果,满足各种复杂环境下的测试需求。

注意事项 PRECAUTIONS

1 **操作前准备**:使用前请确保示波器电池电量充足或连接外部电源,检查探头和连接线是否完好无损。
2 **安全使用**:避免在高电压或强电磁干扰环境下使用,以防损坏设备或造成人身伤害。测量时请注意最大输入电压限制,避免过压导致设备损坏。
3 **正确连接**:连接被测电路时,确保接地端正确连接,避免形成危险的电位差。使用合适的探头和连接方式,以获得最佳测量效果。
4 **波形分析**:在进行波形分析时,注意观察波形的细节特征,合理设置触发条件和时间档位,以便准确捕捉和分析信号。
5 **数据保存与管理**:保存波形数据时,请选择合适的格式(CSV或BMP),并妥善管理文件,避免数据丢失。定期备份重要测量数据。
6 **维护保养**:使用后请及时关闭电源,清洁设备表面,存放在干燥通风的地方。定期检查电池状态,必要时进行充电或更换。
7 **固件升级**:为了获得最新的功能和性能优化,建议用户关注官方发布的固件更新信息,并按照指引进行升级操作。
8 **环境要求**:最佳使用环境为温度0-40℃,湿度不超过80%,避免在极端条件下使用,以延长设备使用寿命。
