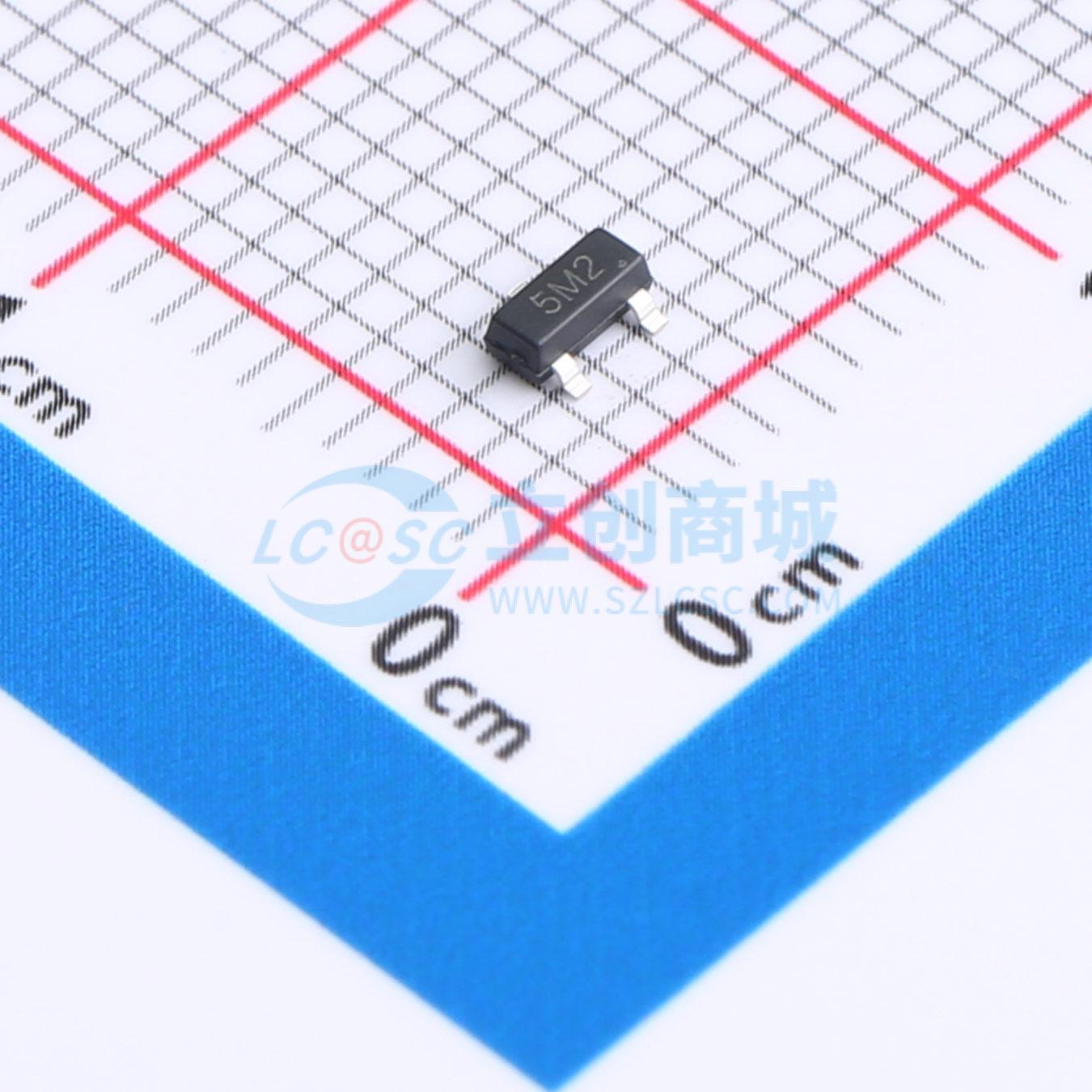

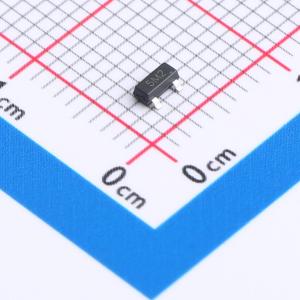

温馨提醒：图片仅供参考，商品以实物为准
BST23A052V(UMW)
双向ESD 5V截止 峰值浪涌电流：18A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：300 瓦峰值脉冲功率 (tp = 8 / 20μs)。 保护一条双向线路或两条单向线路。 工作电压：5V、12V、15V、24V 和 36V。 ESD 保护 >40 千伏。 低钳位电压。 IEC 61000-4-2 (ESD) ± 15kV (空气)，± 8kV (接触)。应用：手机及配件。 控制与监测系统
- 品牌名称
- UMW(友台半导体)
- 商品型号
- BST23A052V(UMW)
- 商品编号
- C7588073
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16.7V | |
| 峰值脉冲电流(Ipp) | 18A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 100pF；150pF |
商品特性
- 300W峰值脉冲功率（tp = 8/20μs）
- 保护一条双向线路或两条单向线路
- 工作电压：5V、12V、15V、24V、36V
- ESD保护 > 40kV
- 低钳位电压
- 符合IEC 61000-4-2（ESD）标准：±15kV（空气放电）、±8kV（接触放电）
- 符合IEC 61000-4-4（EFT）标准：40A（5/50ns）
应用领域
- 蜂窝手机及配件
- 控制与监控系统
- 便携式电子设备
- 机顶盒
- 服务器、笔记本及台式电脑
- 无线总线保护
