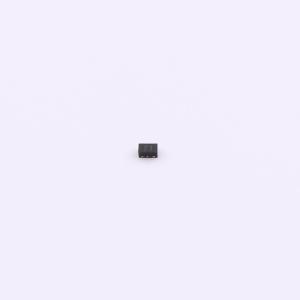

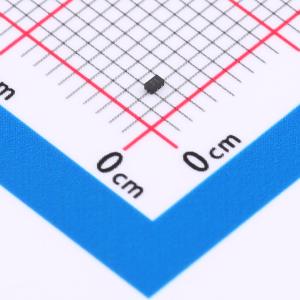

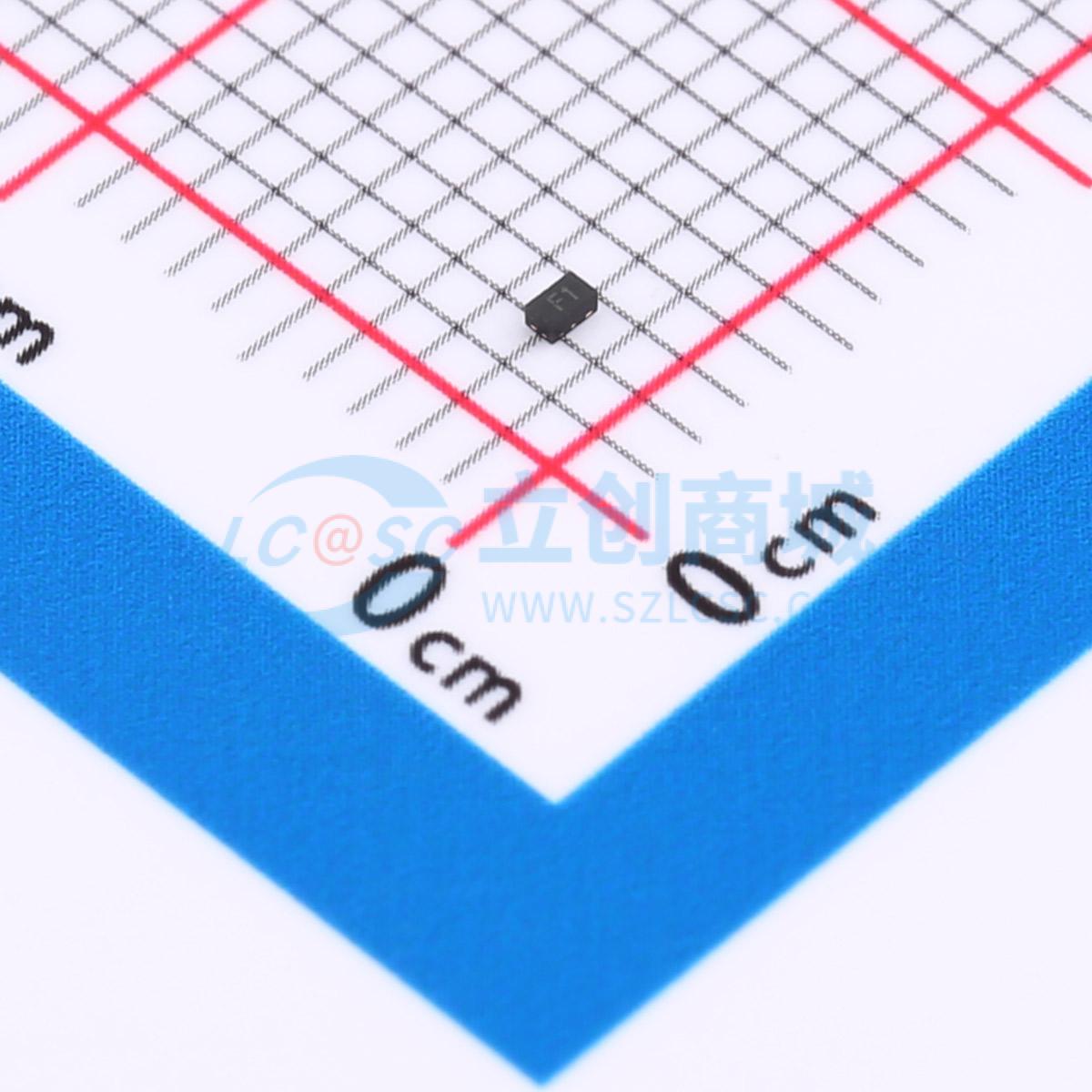

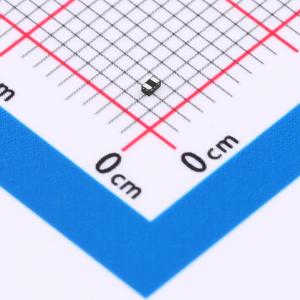

PESD5V0S1BL
双向ESD 5V截止 峰值浪涌电流：9.4A@8/20us
- 描述
- 该器件旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏电流和快速响应时间，使其成为电路板空间有限的设计中静电放电保护的理想选择。由于其尺寸小巧，适用于手机、MP3 播放器、数码相机和许多其他电路板空间有限的便携式应用。
- 品牌名称
- SHIKUES(时科)
- 商品型号
- PESD5V0S1BL
- 商品编号
- C7587781
- 商品封装
- SOD-882L
- 包装方式
- 编带
- 商品毛重
- 0.01159克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9.4A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.6V | |
| 反向电流(Ir) | 500nA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
该器件旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏电流和快速响应时间，使这些器件非常适合用于电路板空间有限的设计中的ESD保护。由于其尺寸小巧，适用于手机、MP3播放器、数码相机和许多其他对电路板空间要求较高的便携式应用。
商品特性
- 小尺寸封装
- 低封装高度
- 在8 x 20 μs脉冲下，峰值功率高达150 W
- 低泄漏电流
- 典型响应时间 < 1 ns
- 按照人体模型（HBM），ESD等级为3级（>16 kV）
应用领域
-手机-便携式设备-数码相机-电源
