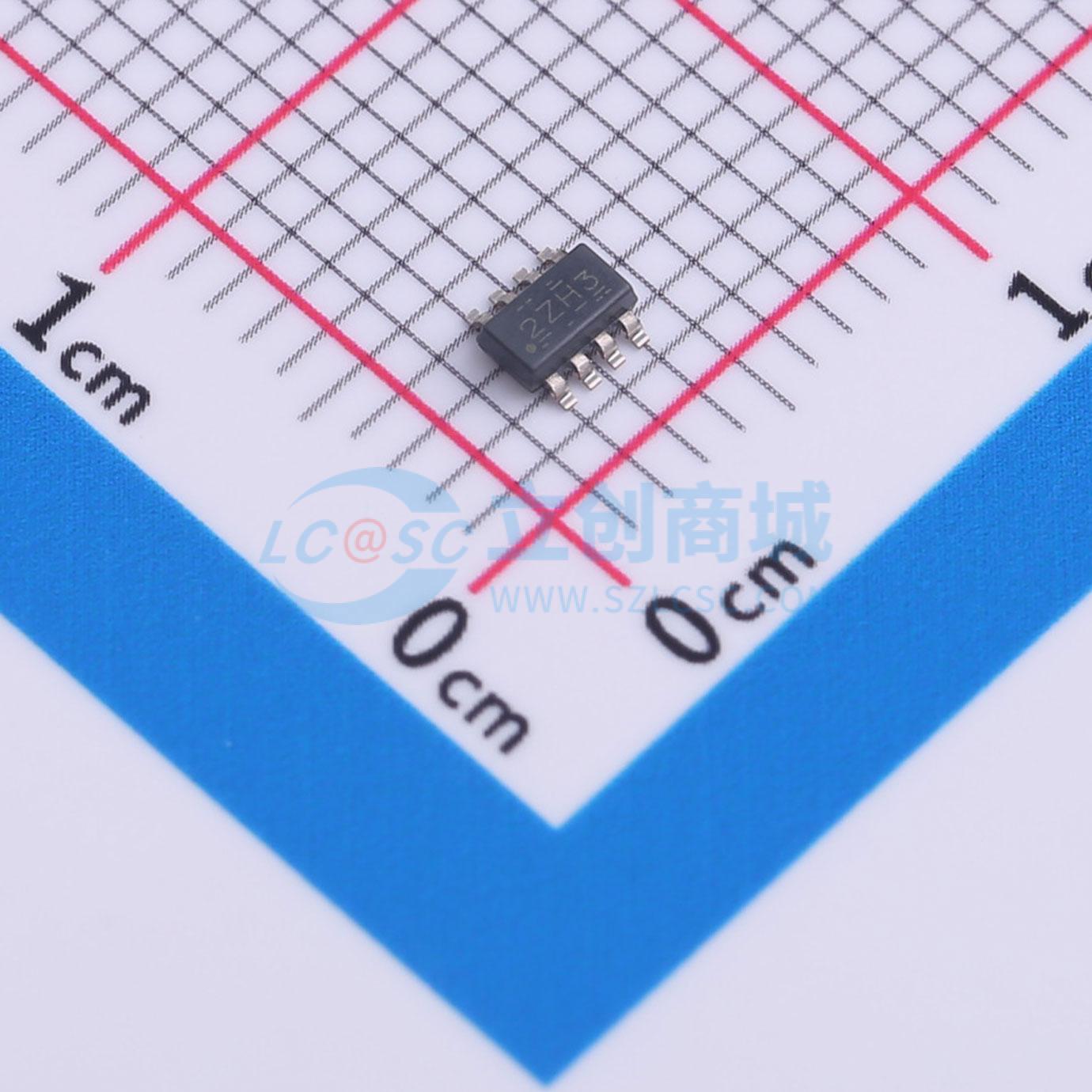

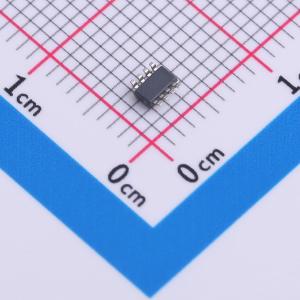

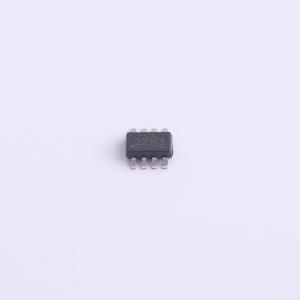

INA296A5QDDFRQ1

双向、1.1MHz、8V/us、超精密电流检测放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: INA296A5QDDFRQ1
商品编号: C7577680
商品封装: SOT-23-8
包装方式: 编带
商品毛重: 0.085398克(g)

商品参数

	属性	参数值
	商品目录	电流感应放大器
	放大器数	1
	共模电压	-5V~110V
	增益	200V/V
	带宽(-3db)	1.1MHz
	输入偏置电流(Ib)	35uA
	输入失调电压(Vos)	8uV
	工作温度	-40℃~+125℃
	差分电压	±30V

	属性	参数值
	单电源电压	2.7V~20V
	双电源电压(Vee~Vcc)	-
	静态电流(Iq)	2.5mA
	输出电流	-
	输入失调电压温漂(Vos TC)	0.1uV/℃
	压摆率(SR)	8V/us
	共模抑制比(CMRR)	166dB
	输入电压噪声密度(eN)	-
	功能特性	双向检测；高边检测；低边检测；零漂移/自动稳零；可编程输出基准电平

商品概述

INA296x-Q1是一款超高精度双向电流检测放大器，可在-5V至110V的宽共模范围内测量分流电阻两端的压降，与电源电压无关。高精度电流测量通过低失调电压（最大±10μV）、小增益误差（最大±0.01%）和高达166dB的直流共模抑制比组合实现。INA296x-Q1不仅设计用于高压双向直流电流测量，还适用于高速应用（如瞬态检测和快速过流保护），具备1.1MHz的高信号带宽和快速建立时间。INA296x-Q1采用单个2.7V至20V电源供电，工作电流为2.5mA。INA296x-Q1提供五种增益选项:10V/V、20V/V、50V/V、100V/V和200V/V。多种增益选项可在可用分流电阻值和宽输出动态范围要求之间进行优化。INA296x-Q1的规定工作温度范围为-40℃至125℃。

商品特性

符合AEC-Q100标准，适用于汽车应用
温度等级1:工作环境温度TA范围为-40℃ 至 125℃
支持功能安全
提供可辅助功能安全系统设计的文档
宽共模电压:工作电压为-5V至110V，耐压为-20V至120V
双向工作
全增益下小信号带宽为1.1MHz
压摆率:8V/μs
阶跃响应至1%精度的建立时间为1μs
共模抑制比可达166dB
提供两种精度版本:版本A增益误差最大±0.01%，温漂±1ppm/℃；版本B增益误差最大±0.1%，温漂±5ppm/℃
失调电压:版本A最大±10μV，温漂±0.1μV/℃；版本B最大±150μV，温漂±0.5μV/℃
提供多种增益可选:INA296A1-Q1为10V/V；INA296A2-Q1为20V/V；INA296A3-Q1为50V/V；INA296A4-Q1为100V/V；INA296A5-Q1为200V/V
提供多种封装选项:SOT23-8、VSSOP-8、SOIC-8、VSSOP-10

应用领域

DC/DC转换器
电池管理系统（BMS）
燃料电池控制单元
智能接线盒
