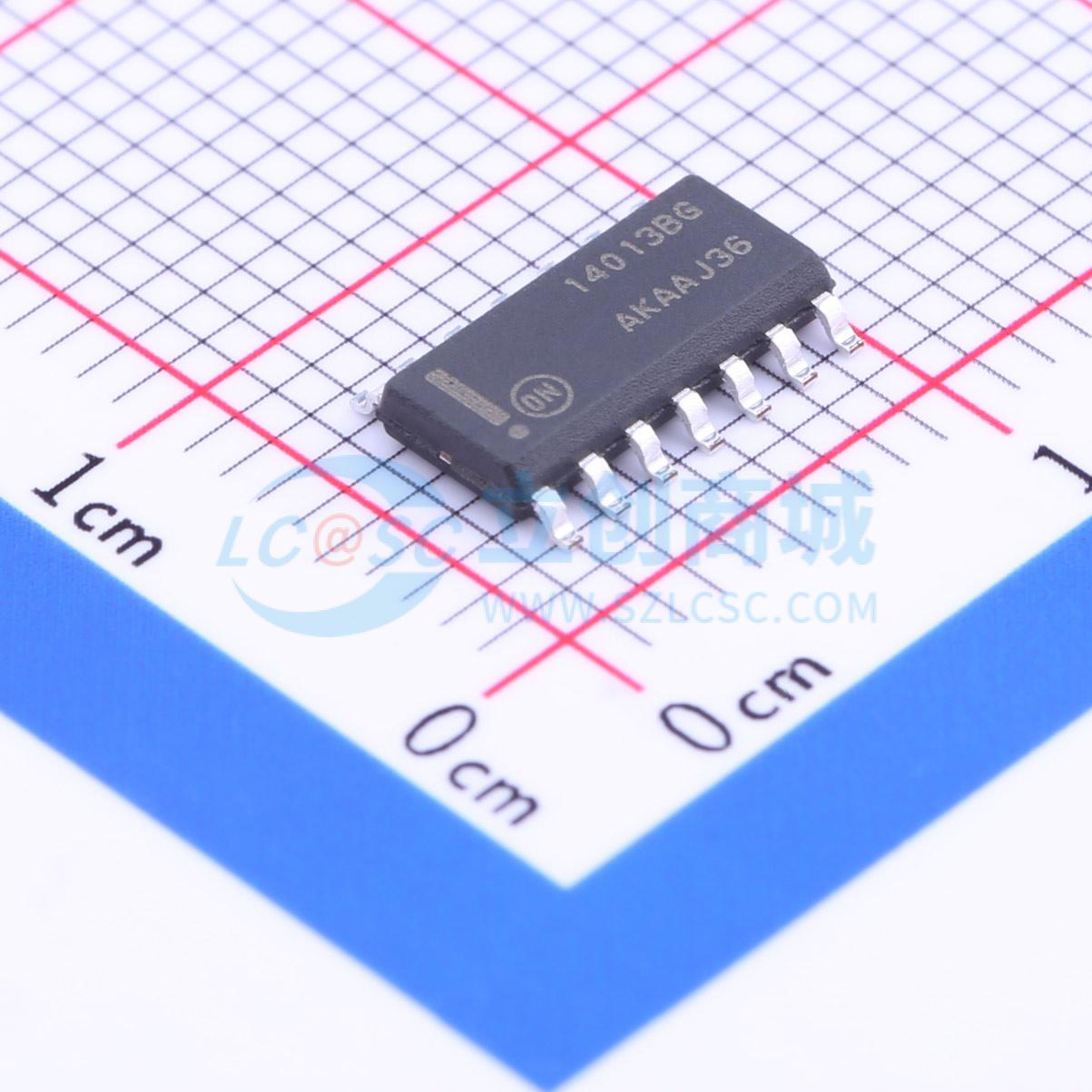

MC14013BDG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双D触发器 MC14013B 双 D 型触发器采用 MOS P 沟道和 N 沟道增强型器件，集成于单一单片结构中。每个触发器具有独立的数据 (D)、直接置位 (S)、直接复位 (R) 和时钟 (C) 输入，以及互补输出 (Q 和 Q(overline))。这些器件可用作移位寄存器元件，或用作计数器和触发应用的 T 型触发器。
品牌名称: onsemi(安森美)
商品型号: MC14013BDG
商品编号: C85809
商品封装: SOIC-14
包装方式: 管装
商品毛重: 0.36克(g)

商品参数

	属性	参数值
	传播延迟(tpd)	100ns@15V,50pF
	系列	4000B系列
	灌电流(IOL)	8.8mA
	拉电流(IOH)	8.8mA
	静态电流(Iq)	4uA
	输入电容	5pF
	工作温度	-55℃~+125℃
	建立时间	10ns；20ns；7.5ns
	保持时间	20ns；7.5ns；10ns

商品概述

MC14013B 双 D 型触发器采用 MOS P 沟道和 N 沟道增强型器件，集成于单一单片结构中。每个触发器具有独立的数据 (D)、直接置位 (S)、直接复位 (R) 和时钟 (C) 输入，以及互补输出 (Q 和 Q(overline))。这些器件可用作移位寄存器元件，或用作计数器和触发应用的 T 型触发器。

商品特性

静态操作
所有输入均有二极管保护
电源电压范围 = 3.0 Vdc 至 18 Vdc
逻辑边沿触发的触发器设计
时钟电平为高或低时，逻辑状态可无限期保持；仅在时钟脉冲的上升沿将信息传输到输出
在额定温度范围内，能够驱动两个低功耗 TTL 负载或一个低功耗肖特基 TTL 负载
可与 CD4013B 引脚对引脚替换
NLV 前缀适用于汽车和其他需要独特场地和控制变更要求的应用；符合 AEC - Q100 标准且具备 PPAP 能力
这些器件无铅、无卤且符合 RoHS 标准

应用领域

这些设备可以用于移位寄存器元素或作为类型 T 触发器用于计数器和切换应用。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(55个/管，最小起订量 1 个)

个

起订量：1 个55个/管

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	3V~18V
	时钟频率(fc)	14MHz
	功能	置位和复位
	元件数	2
	每个元件位数	1
	输出类型	互补型
