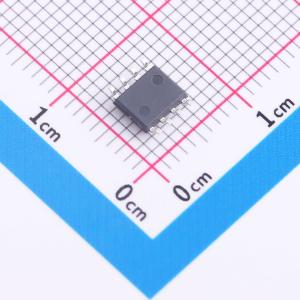

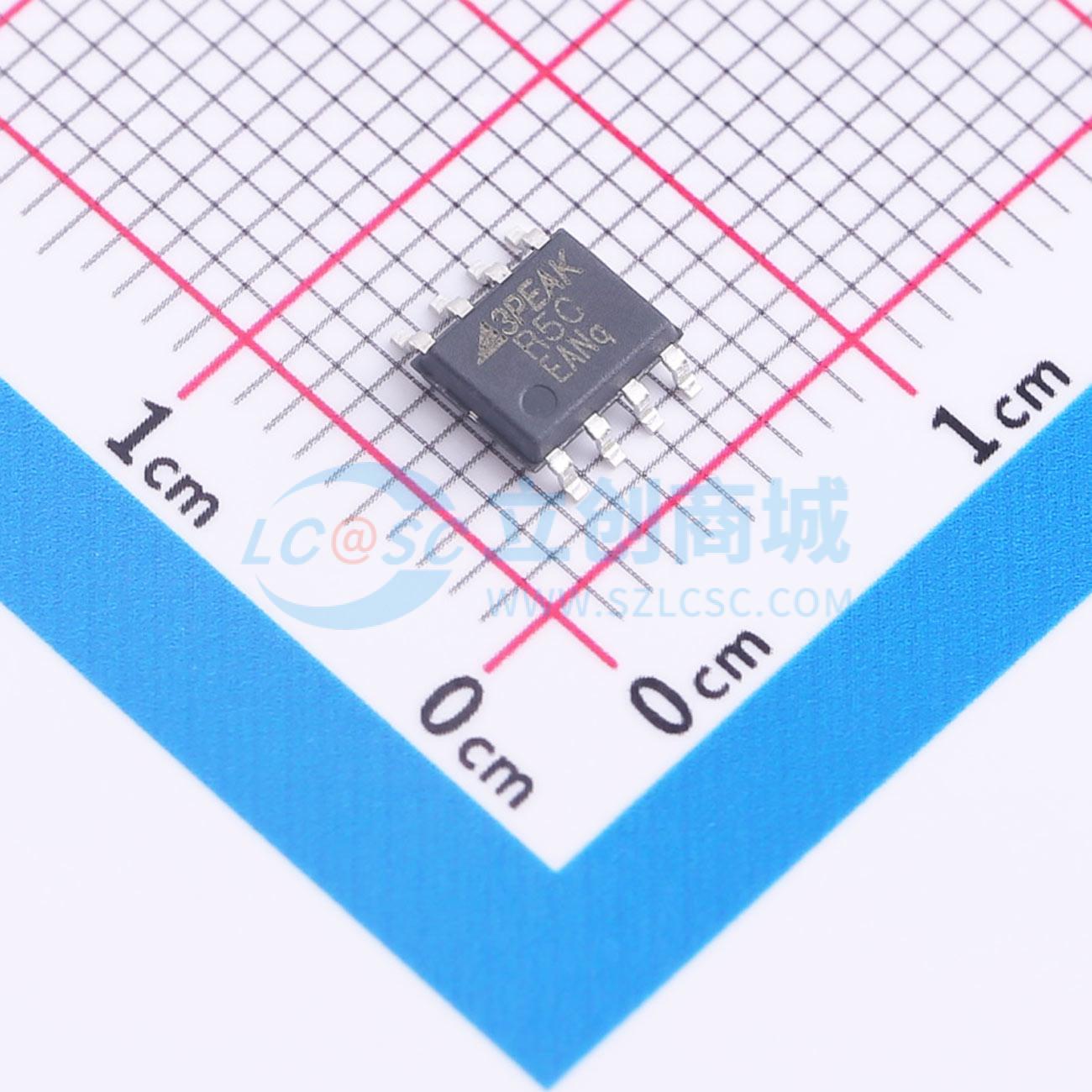

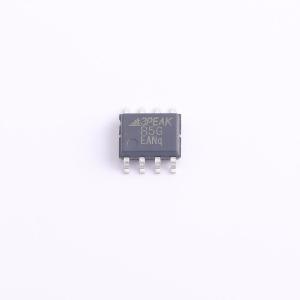

温馨提醒：图片仅供参考，商品以实物为准
TPR5050-SO1R
3V~15V 600uA 6ppm/℃
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPR50系列是高精度、低温漂的电压基准产品，初始精度为0.05%，温度系数为2.5 ppm/°C。TPR50系列的所有产品均支持±10 mA的灌电流和拉电流，且压差电压较低。高精度和出色的温度稳定性使TPR50系列成为高分辨率系统的理想基准源
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPR5050-SO1R
- 商品编号
- C7558113
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.179148克(g)
- 立创商城设计参考
- 电压基准-(3)输出电压5V-(1)精度0.01%档次方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 3V~15V | |
| 输出电压 | 5V | |
| 输出电流 | 10mA |
| 属性 | 参数值 | |
|---|---|---|
| 精度 | ±0.05% | |
| 温度系数 | 6ppm/℃ | |
| 静态电流(Iq) | 600uA | |
| 噪声(0.1Hz-10Hz) | 3uVp-p | |
| 工作温度 | -40℃~+125℃ |
商品概述
TPR50系列是一系列高精度、低温漂的电压基准源，初始精度为0.05%，温度系数为2.5 ppm/℃。TPR50系列的所有产品均能支持±10 mA的灌电流和拉电流，且压差电压较低。 高精度和出色的温度稳定性使TPR50系列成为高分辨率要求系统中的理想基准源。 TPR50系列提供8引脚SOP和MSOP封装，输出电压范围广泛。所有产品均可在-40℃至+125℃的温度范围内工作。
商品特性
- 宽输入电压范围：– 3 V至15 V
- 固定输出电压：– 1.25 V、2.048 V、2.5 V、3 V、3.3 V、4.096 V、4.5 V和5 V
- 低温系数：
- 0℃至70℃典型值为1 ppm/℃
- -40℃至105℃典型值为2 ppm/℃
- -40℃至125℃典型值为2.5 ppm/℃
- 高初始精度：– 最大0.05%
- 低噪声：– 3 μVpp/V
- 温度范围：-40℃至125℃
- 封装选项：– SOP8、MSOP8
应用领域
- 电池测试设备
- 工业控制
- 精密仪器仪表
- 医疗设备
